| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-500एससी |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |
बफरिंग स्लो डाउन डिजाइन पीसीबी बोर्ड हैंडलिंग उपकरण प्रकार केस

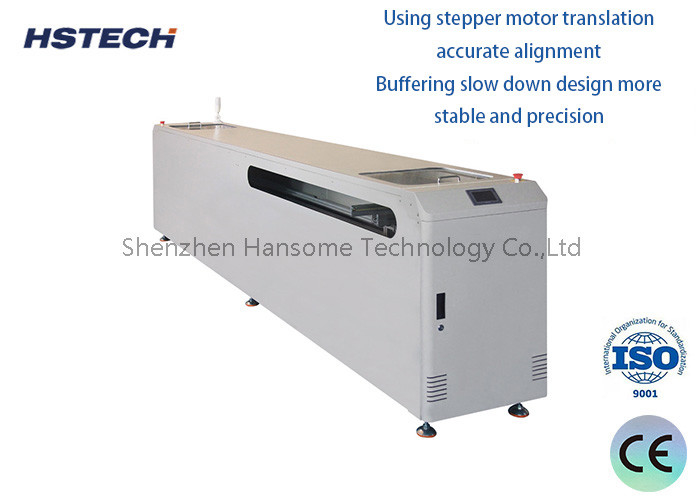

इस मशीन को पीसीबी ट्रांसलेशन मशीन भी कहा जाता है, जिसका उपयोग बोर्डों को एक लाइन से दो लाइनों में या इसके विपरीत ले जाने के लिए किया जाता है, बोर्ड का अभिविन्यास क्रॉसिंग के दौरान नहीं बदलेगा।
विनिर्देश
| मॉडल | एचएस-500एससी |
| पीसीबी आयाम | (50*50) ~ ((500*460) |
| विद्युत आपूर्ति | AC100-240V मध्यवर्ती ब्रांड |
| परिवहन ऊंचाई | 900±20 मिमी |
| परिवहन दिशा | L से R, या R ro L, (वैकल्पिक) |
| पीसीबी की मोटाई | न्यूनतम 0.4 मिमी |
| मशीन का आयाम | 600*(1500~4800) *1100 मिमी |
| वजन | 150 से 350 किलोग्राम |
विशेषताएं
1पीएलसी नियंत्रण प्रणाली।
2, जिसमें बोर्डों को 1 लाइन से 2 लाइनों में, या संयुक्त 2 लाइनों को 1 लाइन में ले जाने का कार्य होता है, और बायपास कार्य होता है।
3, स्टेपर मोटर अनुवाद का उपयोग कर सटीक संरेखण
4, बफरिंग धीमा डिजाइन अधिक स्थिर और सटीक
5, चौड़ाई समायोज्य, सुरक्षा के लिए बंद प्रकार के मामले
6, मानक SMEMA
एसएमटी उत्पादन लाइन उपकरण
1सार्वभौमिक एसएमटी मशीनः उपकरण द्वारा संपादित कार्यक्रम का उपयोग करके घटकों को निर्दिष्ट भागों की स्थितियों पर माउंट करने के लिए,यह एसओपी 28 पिन या अधिक (जिसमें उच्च गति मशीनों द्वारा माउंट किया जा सकता है कि घटकों सहित) रोल माउंट कर सकते हैंइसकी विशेषताएं उच्च परिशुद्धता और विविधता हैं, लेकिन इसकी स्थापना की गति उच्च गति वाली मशीनों से निम्न है।
2. रिफ्लो सोल्डरिंग: सोल्डरिंग पेस्ट और भाग के बीच सोल्डरिंग क्रिया को पूरा करने के लिए उपयुक्त तापमान वक्र निर्धारित करने के लिए एसएमटी सोल्डर पेस्ट या लाल गोंद का उपयोग करें।
3अनलोडिंगः बोर्ड को ट्रांसफर ट्रैक के माध्यम से मैगजीन में लोड किया जाता है।
