| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एसएल5331 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 पीसी |
विशेषताएं
| मॉडल | HS-SL5331 | |

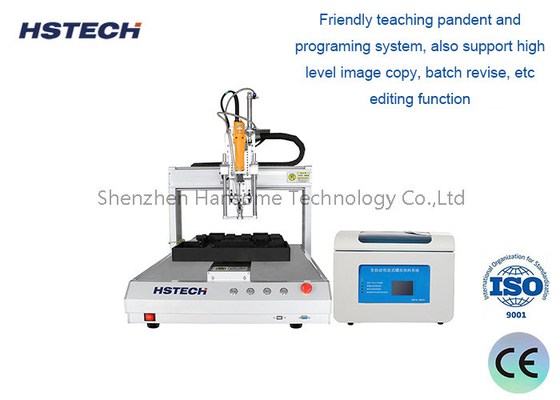

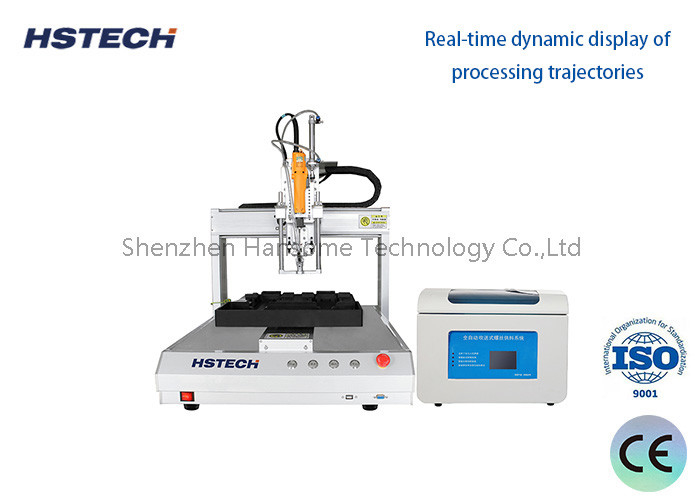

| उत्पादन का नाम | 4 अक्ष स्वचालित पेंच लॉक मशीन | |
| चलती सीमा ((X/Y1/Y2/Z) | 500*300*300*100 मिमी | |
| एक्स/वाई1/वाई2 अक्ष की गति | बंद लूप मोटर:1-800mm/s | |
| Z अक्ष गतिशील गति | बंद लूप मोटरः 1-300mm/s | |
| एक्स/वाई1/वाई2 अक्ष अधिकतम भार | बंद लूप मोटरः 5KG | |
| Z अक्ष अधिकतम भार | बंद लूप मोटरः 3KG | |
| विद्युत आपूर्ति | AC110V/220V, 50/60Hz | |
| पुनरावृत्ति सटीकता | ±0.02 मिमी | |
| दस्तावेज समर्थन | CAD CorelDraw | |
| उपयुक्त शिकंजा | एम1-एम6 | |
| मशीन का आयाम | 746*585*800 मिमी | |
| मशीन का वजन | 65 किलोग्राम | |
मुख्य भागों का ब्रांड
1, मोटरः शिनानो 2, गाइडः हिविन 3, फोटोइलेक्ट्रिक स्विचः ओमरोन 4, बिजली की आपूर्तिः मीनवेल
एसएमटी उत्पादन लाइन उपकरण
1सार्वभौमिक एसएमटी मशीनः उपकरण द्वारा संपादित कार्यक्रम का उपयोग करके घटकों को निर्दिष्ट भागों की स्थितियों पर माउंट करने के लिए,यह एसओपी 28 पिन या अधिक (जिसमें उच्च गति मशीनों द्वारा माउंट किया जा सकता है कि घटकों सहित) रोल माउंट कर सकते हैंइसकी विशेषताएं उच्च परिशुद्धता और विविधता हैं, लेकिन इसकी स्थापना की गति उच्च गति वाली मशीनों से निम्न है।
2. रिफ्लो सोल्डरिंग: सोल्डरिंग पेस्ट और भाग के बीच सोल्डरिंग क्रिया को पूरा करने के लिए उपयुक्त तापमान वक्र निर्धारित करने के लिए एसएमटी सोल्डर पेस्ट या लाल गोंद का उपयोग करें।
3अनलोडिंगः बोर्ड को ट्रांसफर ट्रैक के माध्यम से मैगजीन में लोड किया जाता है।
4ऑप्टिकल निरीक्षण उपकरण: स्वचालित ऑप्टिकल निरीक्षण वेल्डिंग उत्पादन में पाए जाने वाले सामान्य दोषों का पता लगाने के लिए ऑप्टिकल सिद्धांतों पर आधारित एक उपकरण है।एओआई एक नई परीक्षण तकनीक है जो हाल के वर्षों में ही सामने आई है, लेकिन तेजी से विकसित हुआ है। वर्तमान में कई निर्माताओं ने एओआई परीक्षण उपकरण लॉन्च किए हैं। स्वचालित पहचान करते समय, मशीन स्वचालित रूप से एक कैमरे के माध्यम से पीसीबी को स्कैन करती है,चित्र एकत्र करता है, परीक्षण किए गए सोल्डर जोड़ों की तुलना डेटाबेस में योग्य मापदंडों के साथ करता है, छवियों को संसाधित करता है, पीसीबी पर दोषों की जांच करता है,और रखरखाव कर्मियों की मरम्मत के लिए एक प्रदर्शन या स्वचालित मार्कर के माध्यम से दोष प्रदर्शित / चिह्नित करता है.
