| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एम535 |
| एमओक्यू: | 1pc |
| कीमत: | 25~80usd/pc |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 500 पीसी |
विरोधी स्थैतिक उच्च तापमान प्रतिरोधी ईएसडी पत्रिका एसएमटी भंडारण धारक पीसीबी रैक
परिचय
यह पीसीबी पत्रिका रैक व्यापक रूप से पीसीबी लोडर और अनलोडिंग मशीन में उपयोग किया जाता है, परिवहन के लिए उपयुक्त, भंडारण और पीसीबी निर्माण कारखानों में पीसीबी का प्रबंधन, यह एक स्मार्ट पीसीबी भंडारण प्रणाली है,पत्रिकाएँ छोटी जगह लेती हैं, लेकिन यह stackable किया जा सकता है और सुविधाजनक और आदेश दिया PCBs स्टोर। पत्रिकाओं स्वस्थ उत्पादों हैं, जो हैगैर विषैले, गंधहीन, नमी प्रतिरोधी, संक्षारण प्रतिरोधी, उच्च तापमान प्रतिरोधी, यह गोदाम और उत्पादन स्थल में एक बड़ी भूमिका निभाता है।
विनिर्देश
| समग्र आकार | 535*460*565 मिमी,अन्य विकल्प भी हैं |
| उपयुक्त पीसीबी आकार | 50*50~530*390 मिमी |
| पीसीबी भंडारण क्षमता | अधिकतम 50 पीसी |
| साइड गाइड स्लॉट | गहराई 3.0mm, चौड़ाई 5.0mm, पिच 10mm |
| सतह प्रतिरोध | 105Ω-109Ω |
| गर्मी प्रतिरोध | 80°C/120°C/200°C |
| चौड़ाई समायोजन | गियर ट्रैकर / क्लिप |
| ऊपरी और निचले आधार पैनल | धातु सामग्री |
| प्रकार | विरोधी स्थैतिक |
| एकल भार | 5 किलो |
विशेषताएं
1, इस उत्पाद का उपयोग पीसीबी लोडर और अनलोडिंग मशीन, गोदाम या उत्पादन कक्ष में पीसीबी इकट्ठा, परिवहन और भंडारण के लिए किया जाता है।
2, ऊपर और नीचे के भाग का उपयोग ड्रेबल धातु सामग्री पैनल, पूरे संरचना स्थिर सुनिश्चित करते हैं।
3वॉल्ट रैक एंटी-स्टेटिक डिजाइन है, अधिकतम 50 पीसीबी स्टोर कर सकता है।

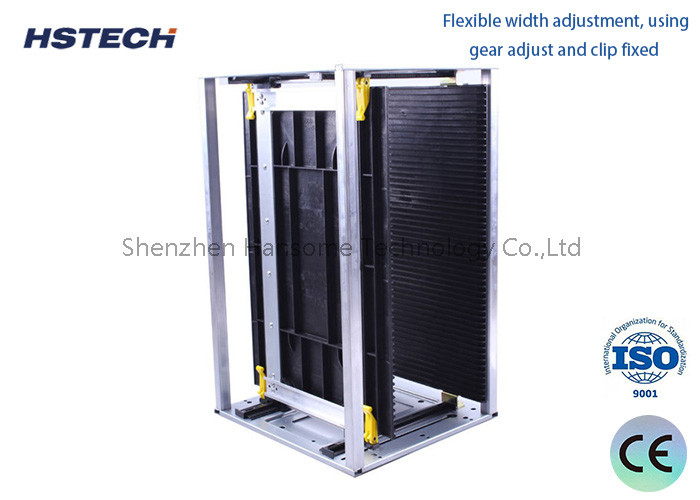

4, चौड़ाई गियर के माध्यम से समायोजित की जा सकती है और क्लिप द्वारा तय की जा सकती है।
5, रैक गैर विषैले, गंधहीन, नमी प्रतिरोधी, संक्षारण प्रतिरोधी, टिकाऊ है, भी stackable किया जा सकता है।
6, स्थिर संरचना, संचालन के दौरान झुकने नहीं, रैक भी उच्च तापमान प्रतिरोध।
7, स्थापित करने और अलग करने में आसान, प्रतिस्थापन और रखरखाव के लिए सुविधाजनक।
एसएमटी उत्पादन लाइन उपकरण:
1. एसएमडी मशीनः कार्यक्रम द्वारा संपादित उपकरणों का उपयोग निर्दिष्ट भागों की स्थिति पर लगाए गए घटकों का होगा,एसओपी 28पिन या अधिक (उच्च गति मशीन के लिए भागों को शामिल किया जा सकता है) रोल माउंट किया जा सकता हैपैकेजिंग घटकों के डिस्क या ट्यूब, उच्च माउंटिंग सटीकता, विविधता, लेकिन माउंटिंग गति उच्च गति मशीनों से नीच है।
2. रिफ्लो सोल्डरिंग: एसएमटी सोल्डर पेस्ट या लाल गोंद का उपयोग तापमान को उपयुक्त तापमान प्रोफाइल सेट करने के लिए किया जाता है ताकि सोल्डर पेस्ट और भागों को वेल्डिंग क्रिया को पूरा करने के लिए।
3अनलोडिंगः ट्रांसमिशन ट्रैक के माध्यम से, बोर्ड को मैगज़ीन में एकत्र किया जाता है।
