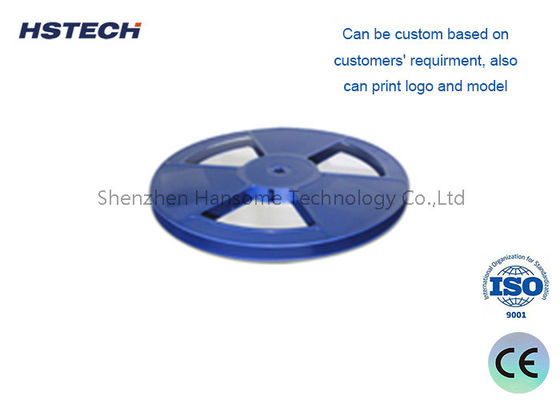

विभिन्न आकारों में एसएमडी घटक काउंटर के लिए अनुकूलित वाहक टेप

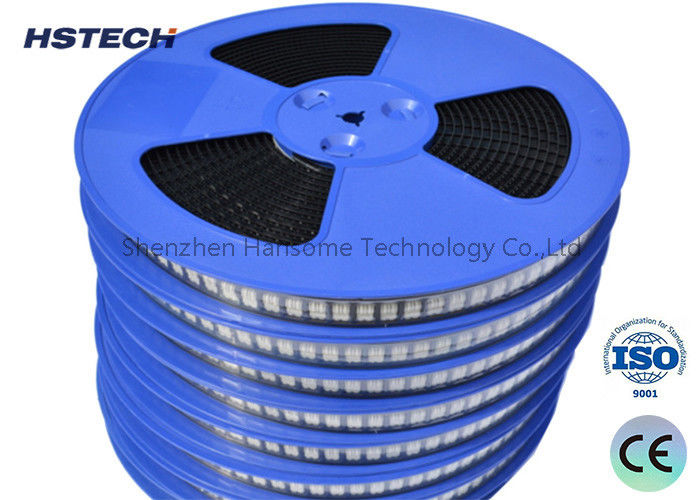

सामग्रियों के संग्रह और भंडारण के लिए एसएमडी टेप और रील पैकिंग कैरियर टेप

हम ग्राहकों की मांग के अनुसार उच्च गुणवत्ता वाले उभरा हुआ कैरियर टेप और कस्टम कैरियर टेप की आपूर्ति करते हैं।
यदि आपको एक वाहक टेप की आवश्यकता है ताकि भागों को एक पिक एंड प्लेस सिस्टम पर जाने के लिए रखा जा सके और सील किया जा सके, तो हमारे पास आपके लिए विकल्प हैं।

परिचय

कैरियर टेप में जेब होती है जो ले जाने वाले घटक के समोच्च से मेल खाने के लिए आकार में होती है। कैरियर टेप की चौड़ाई 8 से 104 मिमी के बीच होती है, जो ईआईए मानकों के तहत होती है,हम भी ग्राहकों के लिए कस्टम कर सकते हैं. वाहक टेप में टेप के दोनों किनारों पर घुमावदार छेद होते हैं, एक तरफ लगभग 1.5 मिमी की त्रिज्या के साथ गोल और दूसरी तरफ 0.75 मिमी की त्रिज्या के साथ अंडाकार होते हैं।ये छेद पिक और जगह इकाई के लिए जेब की सटीक प्रस्तुति की अनुमति देते हैं.

वाहक टेप का आकार और यह कवर टेप से मेल खाता है

प्रत्येक वाहक टेप में इसके अनुरूप कवर टेप होता है, कवर टेप में घटकों के पैकिंग के दौरान ठंडे सील और गर्म सील विकल्प होते हैं, साथ ही कवर टेप में ईएसडी विकल्प होते हैं।नीचे वाहक टेप का आयाम है और यह कवर टेप आरेख से मेल खाता है.

आवेदन

उभरा हुआ वाहक टेप व्यापक रूप से सतह पैकेजिंग, ले जाने और सतह माउंटिंग उपकरणों के संचरण में उपयोग किया जाता है,उदाहरण के लिए मिनी पीसीबी, आईसी,एलईडी चिप, कनेक्टर, डायोड,डायनाट्रॉन, प्रतिरोधक, कंडक्टर, कंडेनसर, फ्यूज, स्विच, रिले, रेजोनैटर, राडोम, सॉकेट घटक, आदि।

एसएमटी उत्पादन लाइन उपकरण

1सार्वभौमिक एसएमटी मशीनः उपकरण द्वारा संपादित कार्यक्रम का उपयोग करके घटकों को निर्दिष्ट भागों की स्थितियों पर माउंट करने के लिए,यह एसओपी 28 पिन या अधिक (जिसमें उच्च गति मशीनों द्वारा माउंट किया जा सकता है कि घटकों सहित) रोल माउंट कर सकते हैंइसकी विशेषताएं उच्च परिशुद्धता और विविधता हैं, लेकिन इसकी स्थापना की गति उच्च गति वाली मशीनों से निम्न है।
2. रिफ्लो सोल्डरिंग: सोल्डरिंग पेस्ट और भाग के बीच सोल्डरिंग क्रिया को पूरा करने के लिए उपयुक्त तापमान वक्र निर्धारित करने के लिए एसएमटी सोल्डर पेस्ट या लाल गोंद का उपयोग करें।
3अनलोडिंगः बोर्ड को ट्रांसफर ट्रैक के माध्यम से मैगजीन में लोड किया जाता है।
4ऑप्टिकल निरीक्षण उपकरण: स्वचालित ऑप्टिकल निरीक्षण वेल्डिंग उत्पादन में पाए जाने वाले सामान्य दोषों का पता लगाने के लिए ऑप्टिकल सिद्धांतों पर आधारित एक उपकरण है।एओआई एक नई परीक्षण तकनीक है जो हाल के वर्षों में ही सामने आई है, लेकिन तेजी से विकसित हुआ है। वर्तमान में कई निर्माताओं ने एओआई परीक्षण उपकरण लॉन्च किए हैं। स्वचालित पहचान करते समय, मशीन स्वचालित रूप से एक कैमरे के माध्यम से पीसीबी को स्कैन करती है,चित्र एकत्र करता है, परीक्षण किए गए सोल्डर जोड़ों की तुलना डेटाबेस में योग्य मापदंडों के साथ करता है, छवियों को संसाधित करता है, पीसीबी पर दोषों की जांच करता है,और रखरखाव कर्मियों की मरम्मत के लिए एक प्रदर्शन या स्वचालित मार्कर के माध्यम से दोष प्रदर्शित / चिह्नित करता है.
