| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-630 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 50 सेट |

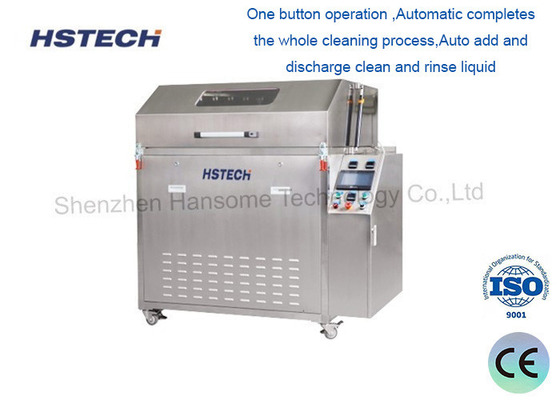

SUS304 स्टेनलेस स्टील SMT सफाई मशीन 3 स्तर फिल्टर प्रणाली के साथ
परिचय
उपकरण मॉडल-एचएस-630, हमने इसे ऑटोमैटिक सोल्डर पैलेट क्लीनिंग मशीन कहा, इसका उपयोग एसएमटी उपकरणों के पैलेट, ट्रे, जेग, कंडेनसर, आदि को साफ करने के लिए किया जाता है, प्रवाह, तेल,सतह पर धूल और अन्य गंदे और उच्च पारदर्शिता के साथ उन्हें पुनः उपयोग.
मशीन के 3 कार्य हैं, सफाई, कुल्ला, सुखाने, पैलेट अच्छी तरह से एक बड़ी सफाई टोकरी में रखा जाता है, मशीन 720 डिग्री रोटेशन छिड़काव सफाई और रिंगिंग के साथ चलेंगे, उसके बाद,मशीन पैलेट सूख जाएगी, पूरी प्रक्रिया स्वचालित रूप से पूरी हो जाएगी।
पैरामीटर सेट करने के बाद, "स्टार्ट" बटन दबाएं, सभी प्रक्रिया समाप्त होने तक प्रतीक्षा करें, फिर पैलेट निकालें।
विशेषताएं
1, मशीन शरीर पूरे SUS304 स्टेनलेस स्टील, टिकाऊ और स्थिर, सुनिश्चित करें कि मशीन की सटीकता में पहले कदम.
2, सफाई, कुल्ला और सुखाने के कार्य संयोजन के साथ मशीन।
3, 720 डिग्री रोटेशन कोई मृत कोने cleaving और रिंगिंग।

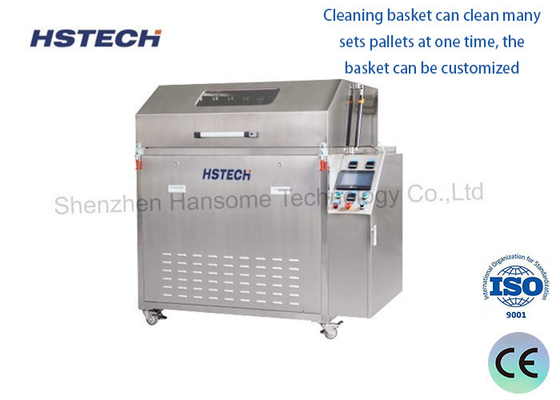

4, सफाई टोकरी एक समय में कई सेट पैलेट साफ कर सकते हैं, टोकरी अनुकूलित किया जा सकता है।
5, सफाई तरल के रूप में जल आधारित विलायक का प्रयोग करने का सुझाव दिया जाता है।
6, मशीन पीएलसी और टच स्क्रीन नियंत्रण, एक बटन ऑपरेशन, पूरी तरह से स्वचालित है।
7, 3 स्तरीय फिल्टर प्रणाली के साथ, सफाई विलायक का बार-बार पुनः उपयोग किया जा सकता है।
8, अवलोकन खिड़की जो पूरी प्रक्रिया की निगरानी कर सकती है।
9, कम ऊर्जा खपत, कम शोर, कोई प्रदूषण के साथ चल रहे उपकरण,ऊर्जा की बचत और पर्यावरण संरक्षण, स्टेनलेस स्टील के साथ पूरी संरचना।
विनिर्देश
| मॉडल | एचएस-630 |
| आयाम |
2000*1400*1500 मिमी |
| सफाई विधि | उच्च दबाव छिड़काव 720 डिग्री रोटेशन सफाई |
| कुल्ला करने की विधि | उच्च दबाव छिड़काव 720 डिग्री रोटेशन rinsing |
| सूखने की विधि | वायु ताप, 720 घूर्णन सुखाने |
| नियंत्रण | टच स्क्रीन |
|
साफ बास्केट व्यास |
1000 मिमी |
|
भाग अधिकतम ऊंचाई |
480 मिमी |
|
बास्केट लोड करना |
100 किलो |
|
दबाव का दायरा |
3 से 6 किलो |
|
स्वच्छ टैंक क्षमता |
60 लीटर |
|
छिड़काव दबाव |
5-8 किलोग्राम |
|
स्वच्छ विलायक की सिफारिश करें |
जल आधारित स्वच्छ विलायक |
| आवेदन | तरंगों से मिलाप करने वाले पैलेट, रिफ्लो मिलाप करने वाले पैलेट, कंडेनसर, ट्रे, जिग्स की सफाई के लिए। |
| मशीन का वजन | 600 किलो |
| पैकेज | लकड़ी का मामला |
सफाई प्रदर्शन
एसएमटी उत्पादन लाइन उपकरण
1सार्वभौमिक एसएमटी मशीनः उपकरण द्वारा संपादित कार्यक्रम का उपयोग करके घटकों को निर्दिष्ट भागों की स्थितियों पर माउंट करने के लिए,यह एसओपी 28 पिन या अधिक (जिसमें उच्च गति मशीनों द्वारा माउंट किया जा सकता है कि घटकों सहित) रोल माउंट कर सकते हैंइसकी विशेषताएं उच्च परिशुद्धता और विविधता हैं, लेकिन इसकी स्थापना की गति उच्च गति वाली मशीनों से निम्न है।
2. रिफ्लो सोल्डरिंग: सोल्डरिंग पेस्ट और भाग के बीच सोल्डरिंग क्रिया को पूरा करने के लिए उपयुक्त तापमान वक्र निर्धारित करने के लिए एसएमटी सोल्डर पेस्ट या लाल गोंद का उपयोग करें।
3अनलोडिंगः बोर्ड को ट्रांसफर ट्रैक के माध्यम से मैगजीन में लोड किया जाता है।
4ऑप्टिकल निरीक्षण उपकरण: स्वचालित ऑप्टिकल निरीक्षण वेल्डिंग उत्पादन में पाए जाने वाले सामान्य दोषों का पता लगाने के लिए ऑप्टिकल सिद्धांतों पर आधारित एक उपकरण है।एओआई एक नई परीक्षण तकनीक है जो हाल के वर्षों में ही सामने आई है, लेकिन तेजी से विकसित हुआ है। वर्तमान में कई निर्माताओं ने एओआई परीक्षण उपकरण लॉन्च किए हैं। स्वचालित पहचान करते समय, मशीन स्वचालित रूप से एक कैमरे के माध्यम से पीसीबी को स्कैन करती है,चित्र एकत्र करता है, परीक्षण किए गए सोल्डर जोड़ों की तुलना डेटाबेस में योग्य मापदंडों के साथ करता है, छवियों को संसाधित करता है, पीसीबी पर दोषों की जांच करता है,और रखरखाव कर्मियों की मरम्मत के लिए एक प्रदर्शन या स्वचालित मार्कर के माध्यम से दोष प्रदर्शित / चिह्नित करता है.
