| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-आरएम-एफ318 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 50 सेट |

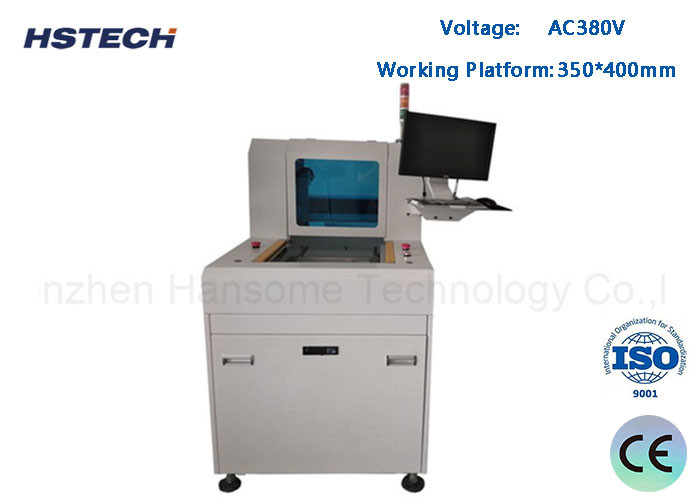

सीसीडी डिटेक्शन एकल प्लेटफार्म पीसीबीए रूटर मशीन पीसीबी पैनल काटने के लिए
मशीन का परिचय
यह एकल मंच ऑटोमैटिक पीसीबी रूटर मशीन एक लागत प्रभावी पीसीबी रूटर है, छोटा आकार, बहुत जगह बचाता है, छोटे कारखानों के लिए उपयुक्त है।
इस मशीन में सभी कार्य होते हैं, जिसमें धूल-संग्रहक भी होता है।
कार्य सिद्धांत
प्रोग्रामिंग के लिए पीसी का उपयोग करें, और कार्यक्रमों के अनुसार काम करने के लिए उच्च गति मिलिंग कटर।
पारंपरिक पीसीबी विभाजक की तुलना में फायदे
1पीसीबी को अच्छी तरह से संरक्षित किया जाता है, जिससे मैन्युअल रूप से झुकने से टिन टूटने और घटक को नुकसान होने से बचा जा सकता है।
2, अल्ट्रा कम बल तनाव, पंच या झुकने का उपयोग करके यांत्रिक रूप से उत्पन्न तनाव से बचा जाता है।
3, सभी प्रकार के वक्र पीसीबी पैनलों को काटने के लिए उपयुक्त है।
विशेषताएं
1, अधिकतम 40000 आरपीएम उच्च गति रूटिंग धुरी.
2, चीनी और अंग्रेजी ऑपरेशन भाषा चयन नियंत्रण कक्ष।
3, विंडोज संचालन, मैनुअल स्थान या फ़ाइल आयात.
4, सीसीडी का पता लगाना।
5, बाहरी धूल कलेक्टर सहित।
6, सभी प्रकार के वक्र पीसीबी को अलग करने के लिए उपयुक्त है।
| मॉडल | RM-F318 | ||
| संरचना | सिंगल स्पिंडल, सिंगल प्लेटफार्म | ||
| मशीन का आकार ((मिमी) | 740*835*1240 मिमी | ||
| सकल वजन | 550 किलो | ||
| धूल कलेक्टर का आकार ((मिमी) | 700*600*1200 मिमी | ||
| धूल एकत्र करने की विधि | निचला संग्रह | ||
| कार्य मंच का आकार | 350*400 मिमी | ||
| पीसीबी पोजिशनिंग | फिक्स्चर, कार्यात्मक अंगूठी | ||
| ड्राइविंग सिस्टम | एक्स/वाई/जेड अक्ष सर्वो मोटर द्वारा संचालित,डब्ल्यू अक्ष तीन चरण मोटर आवृत्ति इन्वर्टर द्वारा संचालित | ||
| रूटिंग स्पिंडल | अधिकतम 40000 आरपीएम | ||
| काटने की गति | 1-100 मिमी/सेकंड | ||
| काटने की सटीकता | ±0.05 मिमी | ||
| पुनरावृत्ति सटीकता | ±0.02 मिमी | ||
| धुरी की गति | 800 मिमी/सेकंड | ||
| Z अक्ष प्रणाली | पेंच चालित, दोहरी गाइड | ||
| राउटर किट | पीस काटनेवाला,φ0.8~φ3.0 बाएं मोड़,शैंक वोल्फ़ास्टेन स्टील | ||
| उपकरण जीवन नियंत्रण | सॉफ्टवेयर प्रोग्राम नियंत्रण | ||
| धूल संकलक | 2.2Kw,380V | ||
| धूल संकलक हवा का दबाव | 4-6 किलोग्राम/सेमी3 | ||
| प्रोग्रामिंग | ऑनलाइन कार्यक्रम | ||
| संपादन फ़ंक्शन | सीधी रेखा, वक्र रेखा, वृत्त, चाप | ||
| सुरक्षा द्वार | मैनुअल दरवाजा | ||
| त्रुटि अलार्म | हाँ | ||
| कार्यक्रम पद्धति | स्व-प्रोग्रामिंग, कीबोर्ड और माउस द्वारा नियंत्रित कैमरा | ||
धूल कलेक्टर विनिर्देश
| आकार | 700*600*1200 मिमी |
| शक्ति | 2.2KW, 3HP, AC380V |
| शोर | <200dB |
| हवा के प्रवेश/निकास का आकार | 6 इंच/8 इंच |
| बिजली का तार | 5*2.5² |
| फ़िल्टर | 16 पीसी |
