| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-310एल |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम, डी/पी |
| आपूर्ति करने की क्षमता: | प्रति माह 200 सेट |

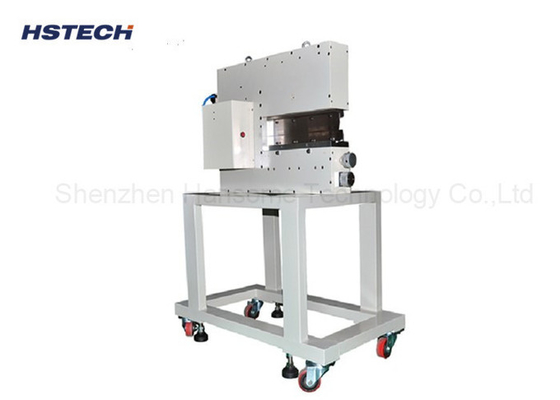

40 मिमी ऊंचाई मैक्स वायवीय ड्राइवर गुइलोटिन ब्लेड पीसीबी पैनल Depaneling मशीन
परिचय

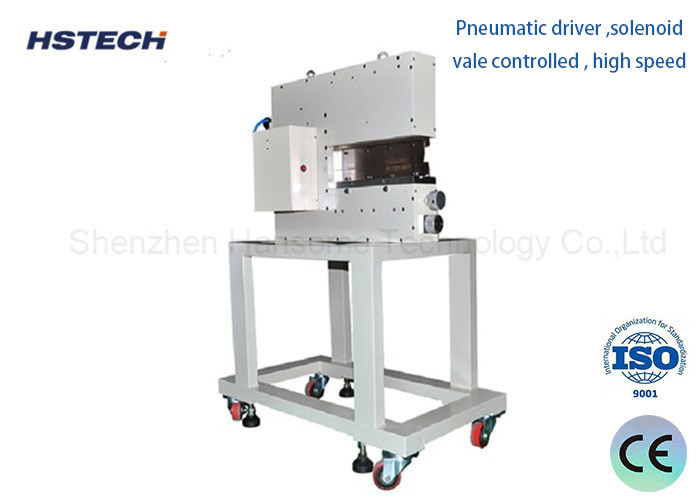

1. वायवीय संचालित और विद्युत नियंत्रण, नमूना डिजाइन. मशीन में सेंसर डिवाइस है, सबसे कम कट तनाव के साथ एक बार काटने बोर्ड.HS-310 अलग सटीक SMD पीसीबीए या पतली प्लेटों के लिए लागू होता है.
विशेषताएं
विनिर्देश
| उत्पाद का नाम | पीसीबी डिपेनीलाइज़र |
| मॉडल | HS-310L |
| भाग-अप ऊंचाई | अधिकतम 40 मिमी |
| भाग-नीचे की ऊँचाई | अधिकतम 20 मिमी |
| वायु आपूर्ति | 5 किलोग्राम/सेमी |
| आउटपुट | 12.5 टन (कुल) |
| कुशल काटने की लंबाई | 1-360 मिमी |
| रैखिक ब्लेड का आकार | 360*43.5*6 मिमी |
| पीसीबी की मोटाई | 0.1 मिमी~2.0 मिमी ((वी ग्रोव के साथ) 0.1 मिमी ~1.0 मिमी ((वी ग्रोव के बिना)) |
| ब्लेड सामग्री | आयात उच्च गुणवत्ता वाले उच्च गति वाले इस्पात उपकरण |
| अलग करने की गति | 1-300 मिमी/सेकंड |
| वी-कट मोटाई | 0.3-3.5 मिमी |
| वायु खपत | 200-400 ((L/min) |
| मशीन का आकार | 700*325*400 मिमी |
| वजन | 130 किलो |
| उपयुक्त बोर्ड | सभी वी-कट बोर्ड |
आवेदन बोर्ड
एसएमटी उत्पादन लाइन उपकरण
1पीसीबी लोडरः पीसीबी को रैक में रखा जाता है ताकि बोर्ड को स्वचालित रूप से सक्शन बोर्ड मशीन में खिलाया जा सके।
2, सक्शन बोर्ड मशीनः स्वचालित रूप से पटरियों पर रखे पीसीबी को चूसे, प्रिंटिंग मशीन में स्थानांतरित करें।
3प्रिंटिंग मशीनः लेजर स्टील स्टील पेस्ट या लाल गोंद पर पीसीबी पर मुद्रण पूरा करता है।
4,उच्च गति माउंटरः प्रक्रिया को संपादित करने के लिए उपकरण का उपयोग करने के लिए निर्धारित भागों की स्थिति में घटकों को माउंट करने के लिए, एसओपी 28पिन रोल्ड भागों माउंट किया जा सकता है,जो तेजी से माउंटिंग गति की विशेषता है.
5कनेक्टिंग टेबलःपीसीबी बोर्ड डिवाइस को स्थानांतरित करना।
6, सामान्य माउंटर: कार्यक्रम द्वारा संपादित उपकरणों का उपयोग निर्दिष्ट भागों की स्थिति पर माउंट किए गए घटकों का होगा,माउंट किया जा सकता है एसओपी 28पिन या अधिक (उच्च गति मशीन माउंट किया जा सकता है सहित घटकों) लुढ़कायह उच्च माउंटिंग सटीकता और विविधता की विशेषता है, लेकिन माउंटिंग गति उच्च गति मशीनों की तुलना में कम है।
