| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | सीएम-610 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 50 सेट |

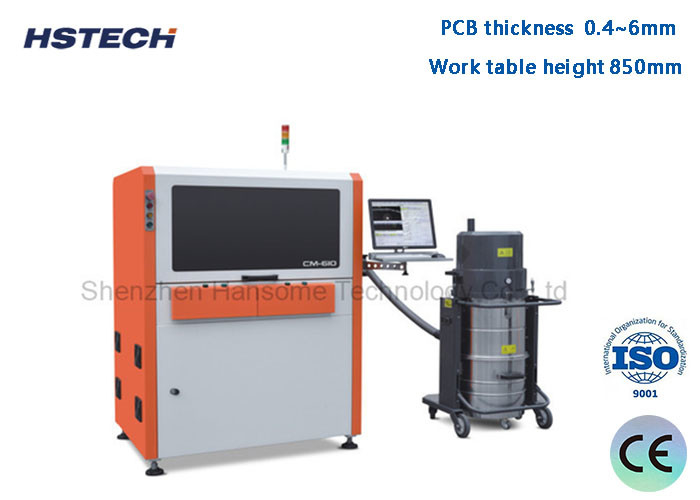

दराज खिला एकल पिंडल पिन बोर्ड अलग पीसीबीए रूटर मशीन
परिचय
एपीसीबीए रूटर मशीनइलेक्ट्रॉनिक्स विनिर्माण उद्योग में मुद्रित सर्किट बोर्डों (पीसीबीए) को काटने, ट्रिम करने और आकार देने के लिए उपयोग किया जाने वाला एक विशेष उपकरण है।यह मशीन इलेक्ट्रॉनिक उपकरणों के उत्पादन में आवश्यक है, निर्माता उच्च गुणवत्ता और सटीकता सुनिश्चित करते हुए पीसीबी से सटीक और जटिल आकार बनाने में सक्षम हैं। नीचे मुख्य विशेषताएं, प्रकार, अनुप्रयोग,और पीसीबीए रूटर मशीनों के फायदे.
विशेषताएं
1उच्च परिशुद्धता और उच्च स्वच्छता के साथ पीसीबी राउटर, दोहरी समानांतर कार्य मंच और एकल पिंडल।
2स्वच्छता कक्ष के प्रदूषण से बचने के लिए कम पदचिह्न, दराज प्रकार के प्लेटफॉर्म को डिजाइन किया गया है।
3, ऊपर की तरफ धूल संग्रह, नीचे की तरफ की तुलना में अधिक दक्षता और कम शोर के साथ।
4, दोहरी प्लेटफार्म डिजाइन, संचालित करने और रखरखाव में आसान।
5, 350*350 मिमी पीसीबीए के लिए आवेदन, बड़ा आकार अनुकूलित किया जा सकता है।
6, इनलाइन फ़ंक्शन का एहसास करने के लिए रोबोट के साथ अपग्रेड करें.
विनिर्देश
| मॉडल | CM-610 | CM-610 अधिकतम |
| पीसीबी का अधिकतम आकार | 350x350 मिमी | 450x450 मिमी |
| पीसीबी का न्यूनतम आकार | 5x5 मिमी | |
| पीसीबी की मोटाई | 0.4~6 मिमी | |
| कार्य मेज की ऊंचाई | 850 मिमी | |
| लोड मोड | मैनुअल फ़ीडिंग और रिलीज़ | |
| पीसीबी पोजिशनिंग | चुंबकीय अंगूठी या जिग | |
| काटने का धुरी/गति | साइकोटेक, जर्मनी में निर्मित, 5000-60000 आरपीएम | |
| शीतलन प्रकार | स्व-कूल्ड प्रकार | |
| ब्रेक चाकू निरीक्षण | हाँ | |
| काटने की गति | 1-100 मिमी/सेकंड | |
| काटने की सटीकता | ±0.05 मिमी | |
| मिलिंग किट | φ0.8~φ3.0 दाईं ओर घूर्णन,शंक वोल्फ्रेम स्टील | |
| पुनरावृत्ति स्थिति की सटीकता | ±0.02 मिमी | |
| समन्वित चलती गति | 1000 मिमी/सेकंड | |
| प्रक्रिया प्रोग्रामिंग | GERBER चित्र आयात या दृश्य प्रणाली के माध्यम से संपादन | |
| वायु आपूर्ति | 5-8 किलोग्राम/सेमी3 | |
| विद्युत आपूर्ति | AC380V±5%, 50/60Hz,3KW | |
| मशीन का आयाम | 1250*1000*1650 मिमी | 1350*1100*1650 |
| मशीन का वजन |
लगभग 900 किलो
|
|
मशीन का आयाम
मशीन का विवरण

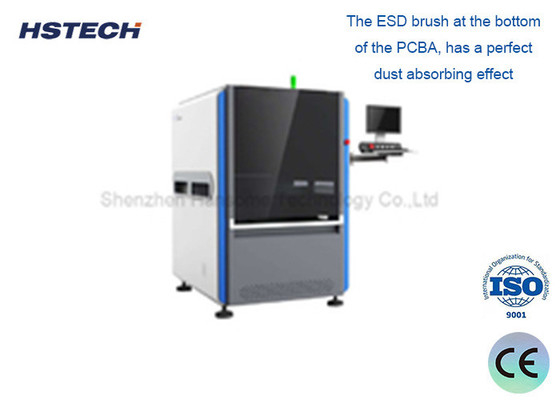

सुपर विजन सिस्टम ((जर्मनी इंडस्ट्रियल इमेजिंग कैमरा और जापान के ब्रांड मोरिटेक्स लेंस से लैस), और ईएसडी ब्रश टॉप साइड डस्ट कलेक्शन डिवाइस।
एकीकृत काटने की प्रणाली ((जिग या चुंबकीय अंगूठी के साथ काटने), और चुंबकीय अंगूठी पिन ((पेटेंट डिजाइन)
विश्वसनीय काटने की प्रणाली ((जर्मनी Sycotec धुरी और आवृत्ति उलटा का उपयोग करें),Win7/Win10 अंग्रेजी संस्करण प्रणाली।
