| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-330बीएफ |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

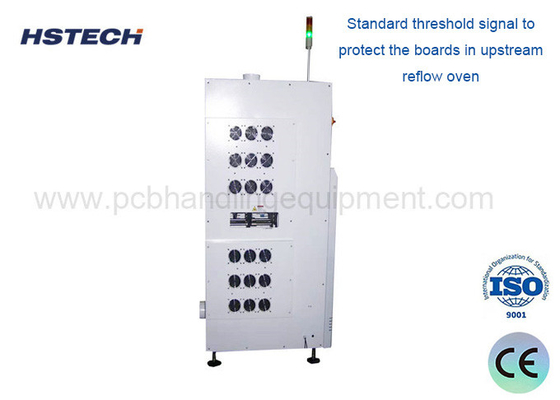

पीसीबी एसएमटी बोर्ड हैंडलिंग मशीन पैनासोनिक पीएलसी के साथ, पंखे, FIFO LIFO
परिचय
यह पीसीबी बफर मशीन एक स्मार्ट बोर्ड बफर उपकरण है, यह पीसीबी स्टोर करने के लिए 25 परतें हैं, प्रत्येक परत अपने व्यक्तिगत है
सिग्नल, और प्रत्येक परत एक संख्या नामित किया है, जब डाउनस्ट्रीम मशीन परत संख्या के लिए संकेत दे, बफर स्वीकार करेगा
सिग्नल उत्तर परत को आदेश देते हैं, फिर स्वचालित रूप से पीसीबी का चयन करते हैं और उन्हें डाउनस्ट्रीम मशीन में ले जाते हैं।
विशेषताएं
1, पैनसोनिक पीएलसी नियंत्रण।
2, स्मार्ट टच स्क्रीन कंट्रोल पैनल।
3,एफआईएफओ और बायपास फ़ंक्शन के साथ, या कई फ़ंक्शन के लिए कटॉमिज्ड।
4, सटीक स्थिति के लिए सर्वो मोटर का उपयोग करना।
5, Hiwin चौड़ाई समायोजन के लिए leadscrew, चिकनी और स्थिर।
6, चिकनी पत्रिका उठाने वाला उपकरण, सटीक सर्वो ड्राइविंग।
7, वैकल्पिक वेंटिलेटर और गर्मी अपव्यय के लिए निकास बंदरगाह।
8, अंग्रेजी ऑपरेशन इंटरफ़ेस।
9, पूरी मशीन छोटी मात्रा में है, ज्यादा फैक्ट्री स्पेस नहीं लेगी।

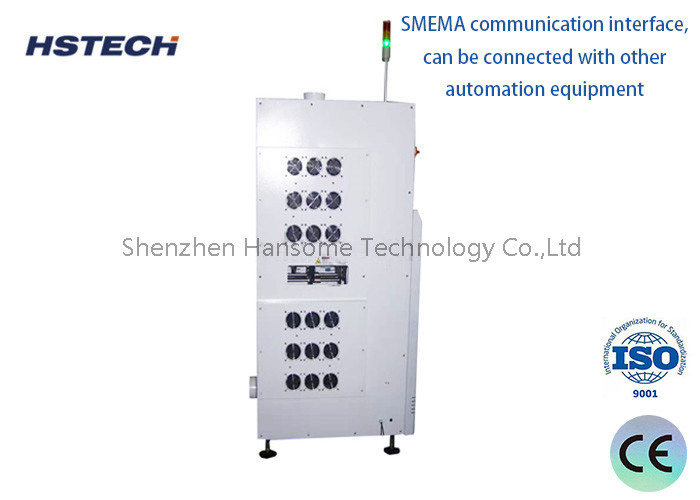

10, SMEMA संचार इंटरफेस, अन्य स्वचालन उपकरणों से जुड़ा जा सकता है।
11मशीन की स्थिति के लिए तीन रंग का एलईडी डिस्प्ले।
विनिर्देश
| मॉडल: | HS-BF330 | ||||
| वोल्टेजः | AC220V,50/60Hz | ||||
| पीसीबी आयाम: | L ((50*50) - ((450*330) मिमी | ||||
| वायु आपूर्ति: | 4-6 बार, अधिकतम 15L/मिनट | ||||
| परिवहन ऊंचाईः | 900±20 मिमी | ||||
| परिवहन दिशा: | एल-आर या आर-एल (वैकल्पिक) | ||||
| पीसीबी मोटाईः | न्यूनतम 0.46 मिमी | ||||
| ऊपर/नीचे की ओर पिच: | 1-4 ((10 मिमी कदम) | ||||
| भंडारण क्षमता | 25pcs या अनुकूलित | ||||
| चक्र समय | लगभग 15 सेकंड | ||||
| संचार | SMEMA | ||||
| वैकल्पिक | पंखा, अवलोकन खिड़की | ||||
| प्रमाणन | सीई | ||||
| मशीन का आयाम: | 600*1150*1560 मिमी | ||||
| सकल वजन: | 280 किलो | ||||
एसएमटी उत्पादन लाइन उपकरण
1सार्वभौमिक एसएमटी मशीनः उपकरण द्वारा संपादित कार्यक्रम का उपयोग करके घटकों को निर्दिष्ट भागों की स्थितियों पर माउंट करने के लिए,यह एसओपी 28 पिन या अधिक (जिसमें उच्च गति मशीनों द्वारा माउंट किया जा सकता है कि घटकों सहित) रोल माउंट कर सकते हैंइसकी विशेषताएं उच्च परिशुद्धता और विविधता हैं, लेकिन इसकी स्थापना की गति उच्च गति वाली मशीनों से निम्न है।
2. रिफ्लो सोल्डरिंग: सोल्डरिंग पेस्ट और भाग के बीच सोल्डरिंग क्रिया को पूरा करने के लिए उपयुक्त तापमान वक्र निर्धारित करने के लिए एसएमटी सोल्डर पेस्ट या लाल गोंद का उपयोग करें।
3अनलोडिंगः बोर्ड को ट्रांसफर ट्रैक के माध्यम से मैगजीन में लोड किया जाता है।
4ऑप्टिकल निरीक्षण उपकरण: स्वचालित ऑप्टिकल निरीक्षण वेल्डिंग उत्पादन में पाए जाने वाले सामान्य दोषों का पता लगाने के लिए ऑप्टिकल सिद्धांतों पर आधारित एक उपकरण है।एओआई एक नई परीक्षण तकनीक है जो हाल के वर्षों में ही सामने आई है, लेकिन तेजी से विकसित हुआ है। वर्तमान में कई निर्माताओं ने एओआई परीक्षण उपकरण लॉन्च किए हैं। स्वचालित पहचान करते समय, मशीन स्वचालित रूप से एक कैमरे के माध्यम से पीसीबी को स्कैन करती है,चित्र एकत्र करता है, परीक्षण किए गए सोल्डर जोड़ों की तुलना डेटाबेस में योग्य मापदंडों के साथ करता है, छवियों को संसाधित करता है, पीसीबी पर दोषों की जांच करता है,और रखरखाव कर्मियों की मरम्मत के लिए एक प्रदर्शन या स्वचालित मार्कर के माध्यम से दोष प्रदर्शित / चिह्नित करता है.
