| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-यूडी330 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

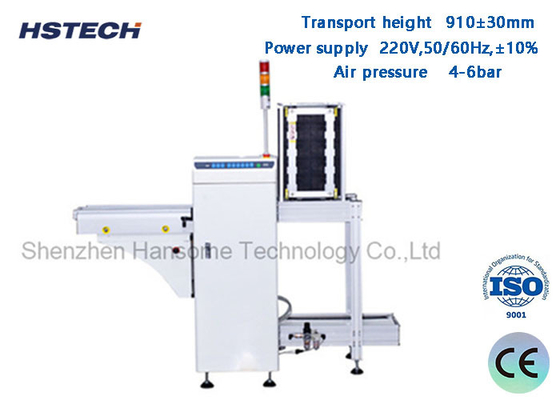

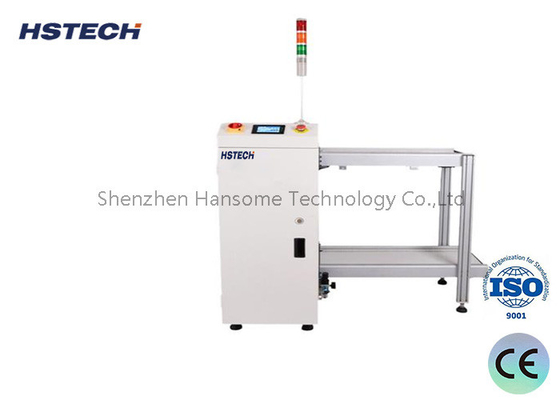

पैनासोनिक पीएलसी जेडडी मोटर एसएमईएमए के साथ लगभग 6 सेकंड एसएमटी लाइन अनलोडर
परिचय
पीसीबी अनलोडर एसएमटी (सतह माउंट प्रौद्योगिकी) उत्पादन लाइन का बैक-एंड उपकरण है, जिसका उपयोग मुख्य रूप से स्वचालित रूप से पीसीबी प्राप्त करने, सॉर्ट करने और ढेर करने के लिए किया जाता है जो मिलाप या माउंट किए गए हैं,उत्पादन दक्षता में सुधार और मैन्युअल हस्तक्षेप को कम करना
एपीप्लिकेशन
इस पीसीबी अनलोडिंग मशीन का उपयोग एसएमटी उत्पादन लाइन के अंत में किया जाता है, इसका उपयोग पीसीबी को पत्रिकाओं में इकट्ठा करने के लिए किया जाता है।
विशेषताएं
1, मित्सुबिशी पीएलसी
2, ZD मोटर संचालित।
3, मोटी परिवहन कन्वेयर बेल्ट।
4, बदलने के लिए 3 पत्रिकाएं, शीर्ष पक्ष एक पत्रिका, बटन पक्ष 2 पत्रिकाएं।
5, एलईडी बटन नियंत्रण मोड 3 लोलर प्रकाश डिस्प्ले के साथ।
6, स्टेनलेस स्टील और एल्यूमीनियम प्रोफाइल मशीन संरचना, स्थिर और रखरखाव के लिए आसान।
7, हाथ के क्रैंक के साथ चिकनी और समानांतर चौड़ाई समायोजन।
8, प्रेसिजन पुशर पीसीबी को मैगज़ीन तक धकेलता है
9मैगजीन रैक को सुरक्षित करने के लिए ऊपरी और निचले वायवीय क्लैंप।
10, SMEMA संगत है।
विनिर्देश
| कार्य | इस इकाई का उपयोग पीसीबी को उतारने के लिए किया जाता है। |
| परिवहन ऊंचाई | 910±30 मिमी |
| पीसीबी लोड करने का समय | लगभग 6 सेकंड |
| समय के साथ पत्रिका परिवर्तन | लगभग 30 सेकंड |
| परिवहन दिशा | L~R, या R~L |
| ऑपरेशन | फ्रंट ऑपरेशन |
| पटरियों का स्थिर पक्ष | सामने की तरफ ((या निर्दिष्ट करें) |
| विद्युत आपूर्ति | 220V,50/60Hz,±10% |
| वायु दबाव | 4-6bar |
| पीसीबी की मोटाई | न्यूनतम 0.4 मिमी |
| मैगज़ीन मात्रा | ऊपर की ओरः 1 पीसी, नीचे की ओरः 2 पीसी |
| कन्वेयर की गति | 0.5-20M/मिनट या अनुकूलित |
| स्वर का चयन | 1-4 ((10 मिमी पिच) |
| संकेत | SMEMA |
| मॉडल | HS-UD250 | HS-UD330 | HS-UD390 | HS-UD460 |
| कुशल पीसीबी लंबाई | 50*50~350*250 मिमी | 50*50~455*330 मिमी | 50*50~530*390 मिमी | 50*50~530*460 मिमी |
| मशीन का आयाम | 1900*800*1200 मिमी | 2320*880*1200 मिमी | 2620*940*1200 मिमी | 2620*1080*1200 मिमी |
| पत्रिका का आकार | 355*320*563 मिमी | 460*400*563 मिमी | 535*460*570 मिमी | 535*530*570 मिमी |
| वजन | 140 किलो | 220 किलो | 280 किलो | 320 किलो |
पीसीबी अनलोडिंग के मुख्य प्रकार
(1) मानक पीसीबी अनलोडर
कार्य: मूल पीसीबी प्राप्त करने और ढेर करने, कोई छँटाई कार्य नहीं।
लागू परिदृश्य: कम जटिलता वाली उत्पादन लाइनें, जैसे उपभोक्ता इलेक्ट्रॉनिक्स।
(2) पीसीबी अनलोडिंग सॉर्टिंग
कार्यः एकीकृत ऑप्टिकल निरीक्षण (जैसे एओआई के साथ संबंध), अच्छे/खराब उत्पादों का स्वचालित छँटाई
लागू परिदृश्यः उच्च विश्वसनीयता वाले उद्योग जैसे ऑटोमोबाइल इलेक्ट्रॉनिक्स और चिकित्सा उपकरण।
(3) पूरी तरह से स्वचालित मैगज़ीन अनलोडर
कार्यः कई पत्रिकाओं के स्वचालित स्विचिंग और एमईएस प्रणाली के लिए निर्बाध कनेक्शन का समर्थन करता है।
लागू परिदृश्यः बड़े पैमाने पर 24 घंटे का उत्पादन (जैसे मोबाइल फोन मदरबोर्ड) ।
