| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एनके250 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

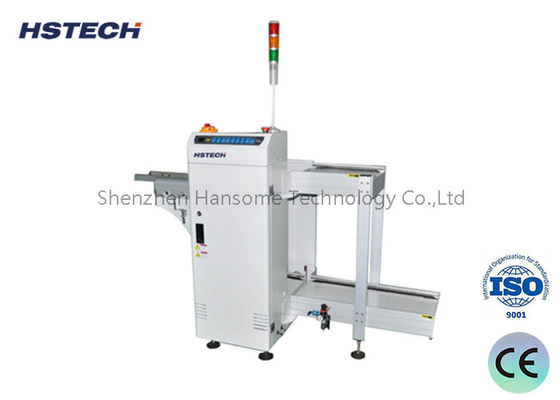

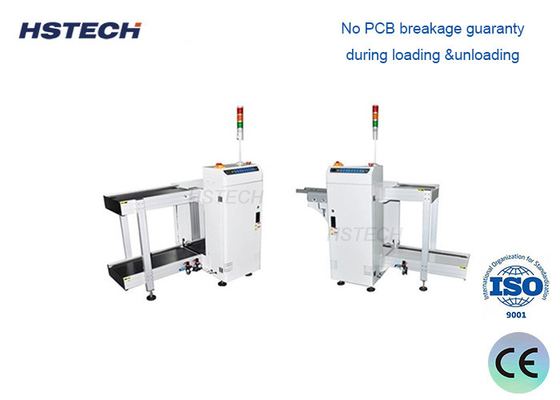

टच स्क्रीन नियंत्रण प्रत्येक रेल 2 पत्रिकाओं पीसीबी एनजी ओके अनलोडर
परिचय:
पीसीबी अनलोडर एसएमटी (सतह माउंट प्रौद्योगिकी) उत्पादन लाइन के पीछे के छोर पर एक स्वचालित उपकरण है। इसका उपयोग पीसीबी बोर्डों को सुरक्षित रूप से उतारने के लिए किया जाता है जिन्हें पैच किया गया है,कन्वेयर बेल्ट या वाहक से मिलाया और परीक्षण किया, और उन्हें श्रेणियों में ढेर करें या उन्हें अगली प्रक्रिया में स्थानांतरित करें। इसका व्यापक रूप से इलेक्ट्रॉनिक विनिर्माण, ऑटोमोबाइल इलेक्ट्रॉनिक्स,उपभोक्ता इलेक्ट्रॉनिक्स और अन्य क्षेत्रों में उत्पादन दक्षता में सुधार और मैन्युअल हस्तक्षेप को कम करने के लिए.
तकनीकी विवरण:
| कार्य | संकेत प्राप्त करके एनजी/ओके बोर्डों को अलग से इकट्ठा करें। |
| परिवहन ऊंचाई | 910±30 मिमी |
| परिवहन दिशा | L~R, या R~L |
| बोर्ड का समय | प्रत्येक लगभग 6 सेकंड |
| समय के साथ पत्रिका परिवर्तन | लगभग 30 सेकंड |
| पटरियों का स्थिर पक्ष | सामने की ओर |
| परिचालन पक्ष | सामने की ओर |
| कन्वेयर बेल्ट | ईएसडी |
| पीसीबी की मोटाई | न्यूनतम 0.6 मिमी |
| स्वर का चयन | 1-4 ((10 मिमी पिच) |
| विद्युत आपूर्ति | 220V,50/60Hz,±10% |
| शक्ति | 0.05 किलोवाट |
| वायु दबाव | 4-6Bar |
| वायु खपत | अधिकतम 15L/मिनट |
| पत्रिकाओं की संख्या | ऊपरी:1 पत्रिका, निचली ओर:2 पत्रिकाएं |
| संकेत | SMEMA |
| विकल्प |
1, टच स्क्रीन नियंत्रण मोड 2, स्वचालित चौड़ाई समायोजन। 3, ग्राहक की आवश्यकता के अनुसार मैगज़ीन की मात्रा। |
विशेषताएं
1,पीएलसी प्रोग्रामिंग नियंत्रण।
2, दोस्ताना का उपयोग कर ¢soft touch¢ एलईडी झिल्ली नियंत्रण कक्ष
3, चुनिंदा पिच सेटिंग.
4, मैगज़ीन संरेखण के लिए उपलब्ध टगल स्तर क्लैंप।
5, प्यूमेटिक पुशर के दबाव को विनियमित किया गया है।
6, लघु पत्रिका परिवर्तन समय के साथ उच्च थ्रूपुट।
7, एओआई से एनजी/ओके बोर्ड एकत्र करें, स्वचालित रूप से एनजी/ओके बोर्ड स्टोर करें।
8, मानक एसएमईएमए संचार इंटरफ़ेस।
मॉडल:
| मॉडल | HS-NK250 | HS-NK330 | HS-NK390 | HS-NK460 |
| कुशल पीसीबी लंबाई | 50*50~350*250 मिमी | 50*50~455*330 मिमी | 50*50~530*390 मिमी | 50*50~530*460 मिमी |
| पीसीबी की मोटाई | न्यूनतम 0.6 मिमी | न्यूनतम 0.6 मिमी | न्यूनतम 0.6 मिमी | न्यूनतम 0.6 मिमी |
| पत्रिका का आकार | 355*320*563 मिमी | 460*400*563 | 535*460*570 मिमी | 535*530*570 मिमी |
| मशीन का आयाम | 1950 * 1600 * 1200 मिमी | 2300*1760*1200 मिमी | 2500*1880*1200 मिमी | 2500*2160*1200 मिमी |
| वजन | 220 किलो | 280 किलो | 340 किलोग्राम | 380 किलो |
