| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एआरएक्स-811 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम, डी/पी |
| आपूर्ति करने की क्षमता: | प्रति माह 50 सेट |

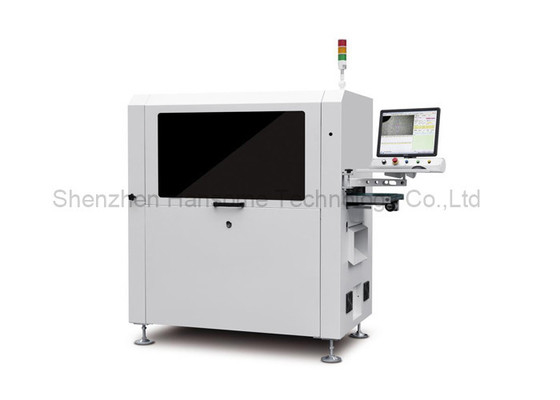

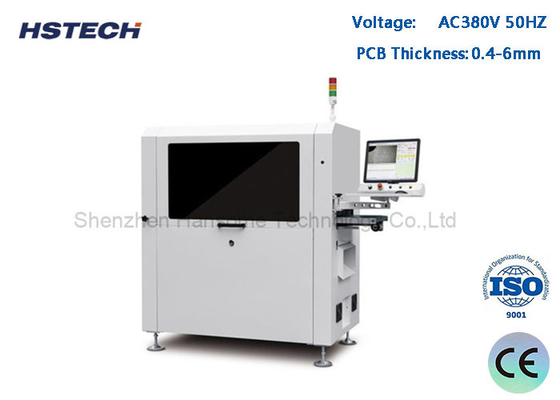

जर्मनी धुरी कलेक्टर के साथ धुरी पिक पीसीबी Depaneling राउटर मशीन
परिचय
यह मशीन एक इनलाइन स्वचालित पीसीबीए रूटिंग मशीन है, जो कि पीसीबीए को ठीक करने के लिए अनुकूलित फिटिंग के साथ काम करती है,यह भी काटने के बाद एक धूल कलेक्टर के साथ धूल साफ, ईएसडी बेल्ट को ट्रांसपोर्ट करने के लिए डाउनस्ट्रीम डिवाइस.
विशेषताएं
1, वैक्यूम उठाओ और PCBA जगह.
2, नीचे काटना.
3, डबल प्लेटफार्म काट रहा है।
4, टूटे हुए चाकू का पता लगाने के साथ।
5, स्वचालित उत्पादन लाइन को कनेक्ट करें।
6, एसपीसी सांख्यिकी कार्य करता है और ईआरपी प्रणाली से मेल खाता है।
7, स्वचालित उपकरण परिवर्तन, वैक्यूम क्लीनर और हवा की मात्रा के विस्फोट प्रूफ समारोह के साथ सुसज्जित किया जा सकता है
निगरानी कार्य।
विनिर्देश
| मॉडल | एआरएक्स-811 | |
| पीसीबी का अधिकतम आकार | 260x340 मिमी | |
| पीसीबी का न्यूनतम आकार | 50x50 मिमी | |
| पीसीबी की मोटाई | 0.4-6 मिमी | |
| ट्रांसमिशन ऊंचाई | 900±50 मिमी | |
| परिवहन दिशा | बाएँ से दाएँ | |
| परिवहन की गति | 1500 मिमी/सेकंड अधिकतम) समायोज्य | |
| लोड मोड | अनुभाग प्रकार का परिवहन मार्गदर्शक रेल | |
| रेल चौड़ाई समायोजन | स्वचालित | |
| संचार इंटरफेस | SMEMA | |
| पीसीबी पोजिशनिंग | फिक्स्चर की स्थिति | |
| पिकिंग सिस्टम | वैक्यूम सक्शन पिकअप | |
| काटने का धुरी/गति | 60,000 rpm/min, जर्मनी का ब्रांड ((वैकल्पिक 100,000 rpm/min, जर्मनी का ब्रांड) | |
| शीतलन प्रकार | स्व-कूल्ड प्रकार | |
| स्वचालित उपकरण परिवर्तन | वैकल्पिक | |
| तोड़ चाकू जाँच | हाँ | |
| अलग करने की गति | 5-100 मिमी/सेकंड | |
| काटने की सटीकता | ±0.05 मिमी | |
| मिलिंग किट | φ0.8~φ3.0 दाईं ओर रेटिंग, शाफ्ट टंगस्टन स्टील | |
| स्थिति की सटीकता दोहराएं | ±0.1 मिमी | |
| समन्वित चलती गति | 1000 मिमी/सेकंड | |
| आउट प्लेट प्रकार | ईएसडी बेल्ट ट्रांसपोर्ट/बैच पैनल फॉरवर्डिंग यूनिट | |
| अपशिष्ट संग्रह | कचरा संग्रह | |
| प्रक्रिया प्रोग्रामिंग | दृश्य प्रणाली के माध्यम से GERBER ड्राइंग आयात / संपादन कार्यक्रम | |
| वायु आपूर्ति | 5 से 8 किलोग्राम/सेमी3 | |
| विद्युत आपूर्ति | AC380V, 50/60Hz, 3KW | |
| मशीन का आकार | 1500x850x1600 मिमी | |
| वजन |
लगभग 800 किलो
|
|
मशीन का आकार
विवरण
निचला आकार का धूल संकलक।
मशीन के कैलिब्रेशन का समर्थन करने के लिए इमेजिंग कैमरा, मोरिटेक्स लेंस और माप-स्तर प्रकाश स्रोत के साथ उत्कृष्ट सीसीडी प्रणालीक्षतिपूर्ति और स्थिति, महान स्थिरता और विरोधी गड़बड़ी क्षमता के साथ।
पिकिंग, प्लेसमेंट, अनलोडिंग और उत्पादन के लिए सर्वव्यापी वैक्यूम सक्शन चक।
मिश्रित अनलोडिंग प्रणाली, ईएसडी एंटीस्टाइक बेल्ट का उपयोग शीर्ष पक्ष पर अलग उत्पाद को ले जाने के लिए किया जाता है, और अपशिष्ट को नीचे की ओर ले जाया जाता है, इस विधि से बहुत जगह बचाई जाती है।
