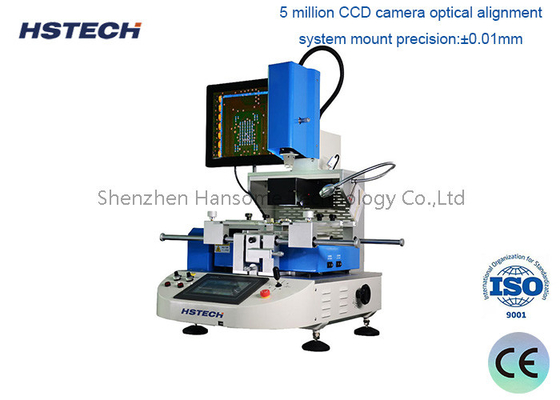

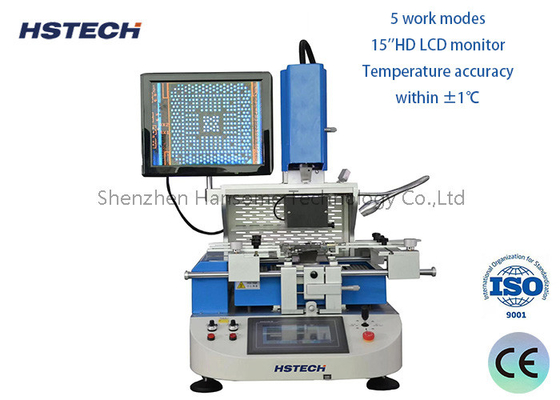

उच्च परिशुद्धता के-सेंसर बीजीए रीवर्किंग स्टेशन 7 'एचडी कलर टच स्क्रीन और ±0.01 मिमी माउंटिंग सटीकता के साथ

उच्च परिशुद्धता के-सेंसर बीजीए रीवर्किंग स्टेशन 7 'एचडी कलर टच स्क्रीन और ±0.01 मिमी माउंटिंग सटीकता के साथ

ब्रांड नाम: HSTECH
मॉडल संख्या: एच एस-700
एमओक्यू: 1 सेट
कीमत: negotiable
भुगतान की शर्तें: टी/टी, वेस्टर्न यूनियन
आपूर्ति करने की क्षमता: प्रति माह 100 सेट
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
CE
प्रोडक्ट का नाम:
मोबाइल फोन BGA रिवर्किंग स्टेशन
गारंटी:
1 वर्ष
नियंत्रण:
टच स्क्रीन
पीएलसी:
मित्सुबिशी
रिले ब्रांड:
श्नाइडर
ऑप्टोइलेक्ट्रॉनिक स्विच:
ओमरोन
सामग्री:
एल्यूमीनियम मिश्र धातु
स्थिति:
नया
मोटाई:
0.3 - 5मिमी
संकेत:
स्माइमा
आवेदन:
इलेक्ट्रॉनिक विधानसभा
रंग:
चाँदी
नियंत्रण प्रणाली:
पीएलसी
OEM/ODM:
उपलब्ध
कुल शक्ति:
2600w
बिजली की आपूर्ति:
AC220V
वायुदाब:
4-6बार
बढ़ते सटीकता:
±0.01मिमी
प्रकार:
स्वचालित
वज़न:
30 किलो
पैकेजिंग विवरण:
लकड़ी का पैकेज
आपूर्ति की क्षमता:
प्रति माह 100 सेट
प्रमुखता देना:

उच्च परिशुद्धता के-सेंसर बीजीए रीवर्क स्टेशन

,

7' एचडी कलर टच स्क्रीन बीजीए चिप मरम्मत मशीन

,

±0.01 मिमी माउंटिंग सटीकता मोबाइल फोन बीजीए रीवर्क स्टेशन

उत्पाद का वर्णन
उच्च परिशुद्धता K-सेंसर मोबाइल फोन BGA रीबॉलिंग स्टेशन
उन्नत BGA रीवर्क स्टेशन जिसमें 7-इंच HD कलर टच स्क्रीन और पेशेवर मोबाइल फोन मदरबोर्ड मरम्मत के लिए सटीक K-सेंसर तकनीक है।
मुख्य विशेषताएं
  • 5 मोड स्टेपिंग मोटर CCD कलर अलाइन सिस्टम
  • बंद लूप नियंत्रण के साथ उच्च परिशुद्धता K-सेंसर
  • 7-इंच HD कलर टच स्क्रीन इंटरफ़ेस
  • एकाधिक कार्य मोड: अर्ध-ऑटो/मैनुअल/निकालें/माउंट/वेल्ड
  • लेजर सेंटरिंग और पोजिशनिंग सिस्टम
तकनीकी विशिष्टताएँ
मॉडल HS-700
बिजली की आपूर्ति AC 100V / 220V±10% 50/60Hz
कुल शक्ति 2600W
हीटर पावर टॉप हीटर 1200W (अधिकतम), बॉटम हीटर 1200W (अधिकतम)
तापमान नियंत्रण उच्च परिशुद्धता K-सेंसर + बंद लूप नियंत्रण (±1℃ परिशुद्धता)
PCB आकार सीमा अधिकतम 140mm×160mm, न्यूनतम 5mm×5mm
BGA आकार सीमा अधिकतम 50mm×50mm, न्यूनतम 1mm×1mm
माउंटिंग सटीकता ±0.01mm
मशीन का वजन 30KG
BGA मरम्मत प्रक्रिया
  1. डीसोल्डरिंग: मदरबोर्ड से BGA चिप को अलग करें
  2. पैड सफाई: नए घटक के लिए सतह तैयार करें
  3. रीबॉलिंग: नई सोल्डर बॉल लगाएं या BGA चिप बदलें
  4. अलाइनमेंट: लेजर और ऑप्टिकल सिस्टम का उपयोग करके सटीक स्थिति
  5. सोल्डरिंग: नई BGA चिप को जगह पर सुरक्षित करें
अनुप्रयोग
सटीक BGA रीवर्क की आवश्यकता वाले चिप्स, मोबाइल फोन मदरबोर्ड और अन्य इलेक्ट्रॉनिक घटकों की मरम्मत के लिए आदर्श।
उत्पाद छवियाँ
उच्च परिशुद्धता के-सेंसर बीजीए रीवर्किंग स्टेशन 7 'एचडी कलर टच स्क्रीन और ±0.01 मिमी माउंटिंग सटीकता के साथ 0 उच्च परिशुद्धता के-सेंसर बीजीए रीवर्किंग स्टेशन 7 'एचडी कलर टच स्क्रीन और ±0.01 मिमी माउंटिंग सटीकता के साथ 1 उच्च परिशुद्धता के-सेंसर बीजीए रीवर्किंग स्टेशन 7 'एचडी कलर टच स्क्रीन और ±0.01 मिमी माउंटिंग सटीकता के साथ 2
