| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | आरएम-F550 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 20 सेट प्रति माह |

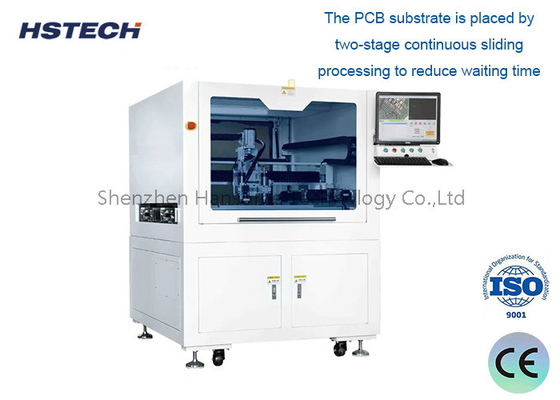

पीसीबी रूटर मशीन - सीसीडी विजुअल संरेखण, Hiwin गाइड, टूल लाइफ मॉनिटर, 0.5-3 मिमी काटने
मशीन का परिचय
यह मशीन RM-F550 एक नव विकसित राउटर मशीन है। इसका उपयोग एक पूरे प्रिंटेड सर्किट बोर्ड असेंबली (PCBA) को व्यक्तिगत PCBa बोर्डों में डेनलिंग करने के लिए किया जाता है।मशीन काम सटीकता सुनिश्चित करने के लिए एक बहुत ही स्थिर मंच को अपनाने, कार्य मंच का आकार 300*350 मिमी है।
इसमें 400*600 मिमी का बड़ा प्लेटफॉर्म विकल्प है। यह मशीन तेजी से और सटीक ऑनलाइन प्रोग्रामिंग के लिए उपयोगकर्ता के अनुकूल "दृश्य" प्रोग्रामिंग प्रदान करती है, यह डिपेनेलिंग प्रक्रिया का भी पता लगा सकती है।
मुख्य विशेषताएं
1सरल और उपयोगकर्ता के अनुकूल इंटरफेस डिजाइन विंडोज 7 ऑपरेटिंग सिस्टम के साथ एचएमआई।
2. स्वचालित काटने पथ सुधार प्रणाली.
3. उच्च पिक्सेल सीसीडी कार्यक्रम उत्पादन और ब्लॉक कार्यक्रम द्वारा एकल-चरण कार्यक्रम संपादन और संशोधन कर सकते हैं।
4.फिक्स्चर आधारित उच्च कुशल धूल वैक्यूम प्रणाली.
5.लागत प्रभावी.न केवल डिपेलिंग की जरूरतों को कुशलता और सरलता के साथ ध्यान में रखा जाता है, बल्कि कम लागत से धन की बचत होगी और
समय।
6कीमत निस्संदेह व्यावहारिक है और मशीन का प्रयोग करना आसान है।
विसर्जन
| मॉडल | RM-F328 | ||
| संरचना | सिंगल स्पिंडल, डबल प्लेटफार्म | ||
| काटने की कार्यक्षमता | 300*350 मिमी | ||

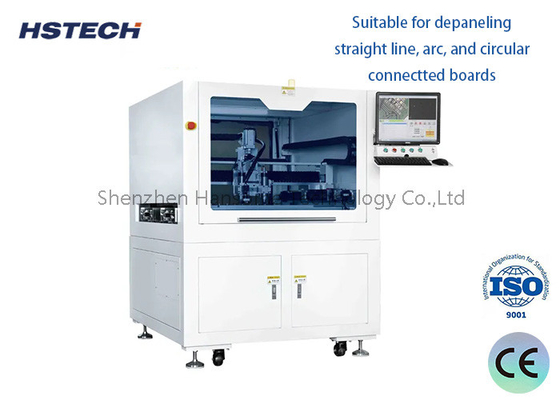

| काटने के प्रकार | सीधी रेखा, चाप, गोल | ||
| चलती गति | एक्स/वाई अक्ष 1000 मिमी/सेकंड,जेड अक्ष 500 मिमी/सेकंड | ||
| धूल एकत्र करने की विधि | ऊपरी संग्रह | ||
| स्पिंडल | 40000~60000 आरपीएम | ||
| रूटिंग स्पिंडल | अधिकतम 60000rpm | ||
| काटने की गति | 1-100mm/s समायोजन | ||
| काटने की सटीकता | ±0.03 मिमी | ||
| पुनरावृत्ति सटीकता | ±0.01 मिमी | ||
| प्रोग्रामिंग | रंगीन सीसीडी | ||
| बाहरी कनेक्शन | यूएसबी | ||
| राउटर किट | पीसने का कटर,φ0.8~φ3.0 बाएं मोड़,शैंक वोल्फ़ास्टेन स्टील | ||
| विद्युत आपूर्ति | 380V | ||
| मशीन की शक्ति | 2000W | ||
| धूल कलेक्टर का आकार | 600*470*730 मिमी | ||
| धूल संकलक शक्ति | 2.2Kw,380V | ||
| धूल संकलक हवा का दबाव | 4-6 किलोग्राम/सेमी3 | ||
| सुरक्षा द्वार | मैनुअल दरवाजा | ||
| त्रुटि अलार्म | हाँ | ||
| कार्यक्रम पद्धति | स्व-प्रोग्रामिंग, कीबोर्ड और माउस द्वारा नियंत्रित कैमरा | ||
मशीन का विवरण
