| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एफएस5331आर |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 200 पीसी |

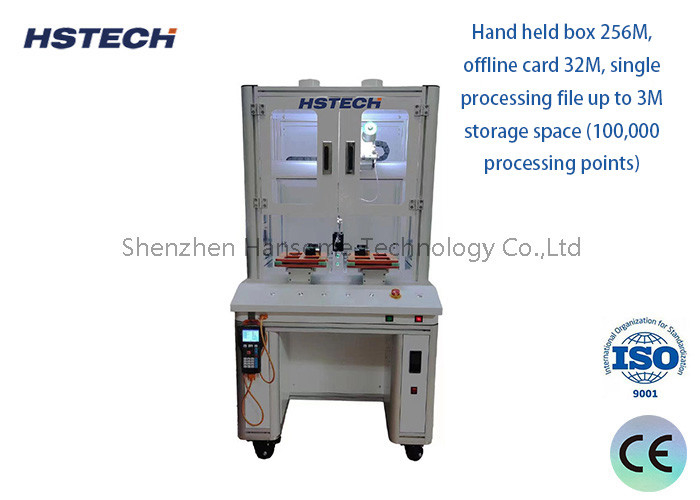

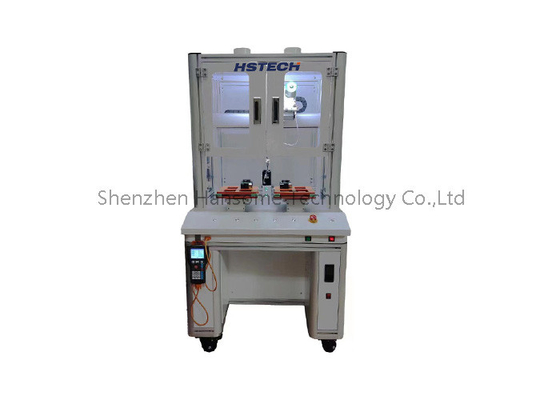

स्वचालित सोल्डरिंग रोबोट, सिंगल/डबल/ट्रिपल सोल्डरिंग आयरन, उच्च परिशुद्धता, टिकाऊ संरचना
परिचय
स्वचालित सोल्डरिंग मशीन एक बहु-कार्य है, जो वेल्डिंग कोण, अभिविन्यास को समायोजित कर सकती है, और इच्छानुसार बिंदु सेट कर सकती है, टिन के अंदर और बाहर की मात्रा को नियंत्रित कर सकती है, सोल्डर बिंदु के आकार को नियंत्रित कर सकती है, और ग्राहक उत्पादों की वेल्डिंग प्रक्रिया आवश्यकताओं की बेहतर गारंटी दे सकती है। मशीन में पांच अक्ष हैं, साधारण XYZ अक्ष के अलावा, एक स्वतंत्र स्टेपर मोटर नियंत्रित टिन फीडिंग अक्ष है, और एक घूर्णन अक्ष भी है जो सभी दिशाओं में 360° तक घूम सकता है। हम इसे R अक्ष कहते हैं, जिसमें यह घूर्णन अक्ष है मुख्य कार्य यह है कि यह विभिन्न पीसीबी बोर्डों पर अत्यधिक ऊँचे घटकों से प्रभावी ढंग से बच सकता है, और चिप्स, तारों या टर्मिनलों जैसी वस्तुओं का सोल्डरिंग आयरन हेड की गति स्थान पर प्रभाव पड़ सकता है, और वेल्डिंग कोण, टिन कैथेटर और सुई टिप को इच्छानुसार समायोजित कर सकता है। टिन वायर को सटीक रूप से सोल्डरिंग आयरन हेड पर भेजा जा सकता है ताकि ग्राहक के उत्पाद की उपयुक्त पिघली हुई टिन सतह से मेल खाया जा सके ताकि सोल्डरिंग प्रक्रिया के दौरान विभिन्न कारणों से टिन जाम होने की घटना से बचा जा सके। मशीन वास्तविक उत्पादन और अनुप्रयोग प्रक्रिया में उत्पादन क्षमता को 30% से अधिक बढ़ा सकती है, और विभिन्न इलेक्ट्रॉनिक उत्पादों जैसे इलेक्ट्रॉनिक ऑटोमोबाइल, एकीकृत सर्किट, मुद्रित सर्किट, रंग एलसीडी स्क्रीन, मोटर्स, पिन हेडर, प्लग, स्विच और पीसीबी के लिए उपयुक्त है।
विशेषताएँ
1, टिकाऊ धातु संरचना मशीन बॉडी, फ्लोर स्टैंडिंग मॉडल, डबल प्लेटफॉर्म ऑपरेशन।
2, 5 अक्ष कार्य करना, R रोटेशन अक्ष के साथ।
3, 500*300*300mm यात्रा दूरी, यात्रा रेंज को ग्राहक की आवश्यकता के अनुसार अनुकूलित किया जा सकता है।
4, सिंगल सोल्डरिंग आयरन की मूविंग रेंज में कई विकल्प हैं जो उत्पाद के आयाम पर निर्भर करते हैं, डबल या ट्रिपल डबल सोल्डरिंग आयरन के लिए भी अनुकूलित किया जा सकता है।
5, कई वेल्डिंग विधि, पॉइंट वेल्डिंग, ड्रैग वेल्डिंग, और अन्य कार्यों का समर्थन करें।
6, टीच पेंडेंट प्रोग्रामिंग, सभी वेल्डिंग पॉइंट्स की मैनुअल सेटिंग, CAD ड्राइंग आयात का भी समर्थन करें।
7, उच्च गुणवत्ता वाले ताइवान हाईविन ब्रांड लीनियर गाइड का उपयोग करना, गति की सटीकता सुनिश्चित करें।
8, मशीन स्टेपर मोटर और टाइमिंग बेल्ट नियंत्रण को अपनाती है।
विशिष्टता
| मॉडल | HS-S5331R | HS-S6331R | |
| वोल्टेज | AC110V/220V,50/60Hz | ||
| X/Y1/Y2/Z कार्यशील रेंज | 500*300*300*100mm | 600*300*300*100mm | |
| R अक्ष | 360 डिग्री | ||
| X/Y/Z गतिमान गति | अधिकतम 300mm/s | ||
| संचालित प्रणाली | स्टेपर मोटर, टाइमिंग बेल्ट | ||
| लीनियर गाइड | ताइवान ब्रांड उच्च परिशुद्धता गाइड | ||
| सटीकता दोहराएँ | ±0.02mm | ||
| प्रोग्रामिंग | टीच पेंडेंट | ||
| नियंत्रण प्रणाली | नियंत्रण बोर्ड | ||
| प्रोग्राम भंडारण |
यह एक हजार सेट प्रसंस्करण डेटा और एक एकल प्रसंस्करण फ़ाइल को संग्रहीत कर सकता है जो 3M तक स्टोरेज स्पेस पर कब्जा कर सकता है
(पाँच हजार प्रसंस्करण बिंदु)
फ़ाइल संग्रहण स्थान
|
||
| हैंडहेल्ड बॉक्स 256M, ऑफ़लाइन कार्ड 32M, एकल प्रसंस्करण फ़ाइल 3M स्टोरेज स्पेस तक |
(100,000 प्रसंस्करण बिंदु)
दस्तावेज़ समर्थन
|
||
| CAD | आयरन टिन सफाई | ||
| एयर सफाई/वायवीय | बाहरी इंटरफ़ेस | ||
| USB+RS232 | सोल्डरिंग विधि | ||
| पॉइंट/ड्रैग सोल्डरिंग | वज़न | ||
| 65 | किलोग्राम70kg | मशीन आयाम | |
| 715*585*800mm |
815*685*800mm |
||
मुख्य मशीन कॉन्फ़िगरेशन
1, डबल सोल्डरिंग आयरन, डबल Y वर्किंग प्लेटफॉर्म
2, हैंडहेल्ड टीच पेंडेंट प्रोग्रामर
3, हीटिंग कंट्रोलर
4, टूटा हुआ टिन कंट्रोलर
5, सोल्डर पेन असेंबली
6, वेल्डिंग टिप
7, टिन आउट कंपोनेंट्स
8, सफाई बॉक्स
