| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-सीयू390 |
| एमओक्यू: | 1SET |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 200 सेट |

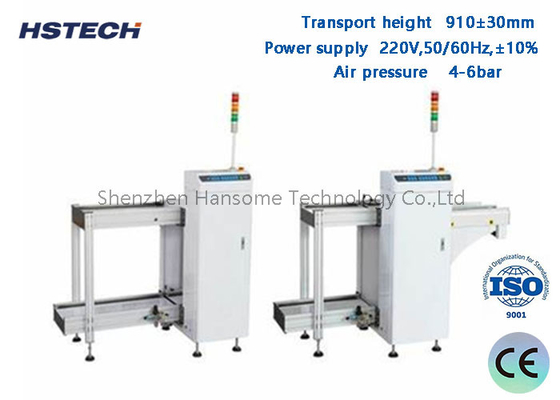

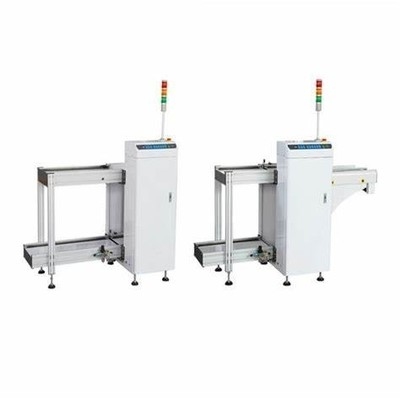

एसएमटी उत्पादन 90 डिग्री पीसीबी पत्रिका अनलोडर एलईडी बटन नियंत्रण एमडी रिपोर्ट 90 डिग्री पीसीबी पत्रिका अनलोडर
आवेदन
यह इकाई एसएमटी उत्पादन लाइन के लिए 90 डिग्री पीसीबी पत्रिका अनलोडर है, जिसका उपयोग एसएमटी लाइन की लंबाई को बचाने के लिए 90 डिग्री सही कोण की दिशा में पीसीबी को स्वचालित रूप से इकट्ठा करने के लिए किया जाता है,मशीन में एक विशेष रूप से डिज़ाइन किया गया धक्का है जो पीसीबी को परिवहन रेल से पत्रिका रैक में धकेल सकता है.
विशेषताएं
1, 90 डिग्री सही कोण पीसीबी अनलोडिंग, एसएमटी उत्पादन लंबाई को बचाने।
2, कई पत्रिकाओं का उपयोग करना, जो पूरी क्षमता में उत्पादन को प्रभावित नहीं करेगा।
3, एलईडी बटन कंट्रोल मोड 3 लोलर लाइट डिस्प्ले के साथ।
4, हाथ के क्रैंक के साथ चिकनी और समानांतर चौड़ाई समायोजन।
5, 3 मैगज़ीन क्षमताः शीर्ष 1+ नीचे 2.
6मैगजीन रैक को सुरक्षित करने के लिए ऊपरी और निचले वायवीय क्लैंप।
7लोडिंग और अनलोडिंग के दौरान पीसीबी टूटने की कोई गारंटी नहीं है।
8, SMEMA संगत है।
विनिर्देश
| उत्पाद का नाम | 90 डिग्री पीसीबी पत्रिका अनलोडर |
| परिवहन ऊंचाई | 910±30 मिमी |
| परिवहन दिशा | L~R, या R~L |
| ऑपरेशन | फ्रंट ऑपरेशन |
| पटरियों का स्थिर पक्ष | सामने की ओर |
| विद्युत आपूर्ति | 220V,50/60Hz,±10% |
| वायु दबाव | 4-6bar |
| पीसीबी की मोटाई | न्यूनतम 0.4 मिमी |
| मैगज़ीन मात्रा | ऊपर की ओरः 1 पीसी, नीचे की ओरः 1 पीसी |
| कन्वेयर की गति | 0.5-20M/मिनट या अनुकूलित |
| संकेत | SMEMA |
| मॉडल | HS-CU250 | HS-CU330 | HS-CU390 | HS-CU460 |
| कुशल पीसीबी लंबाई | 50*50~350*250 मिमी | 50*50~455*330 मिमी | 50*50~530*390 मिमी | 50*50~530*460 मिमी |
| मशीन का आयाम | 1100*1200*1200 मिमी | 1310*1360*1200 मिमी | 1430*1480*1200 मिमी | 1430*1620*1200 मिमी |
| पत्रिका का आकार | 355*320*563 मिमी | 460*400*563 मिमी | 535*460*570 मिमी | 535*530*570 मिमी |
| वजन | 140 किलो | 200 किलो | 260 किलो | 300 किलो |
