| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एलडी330 |
| एमओक्यू: | 1SET |
| कीमत: | negotiable |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 200 सेट |

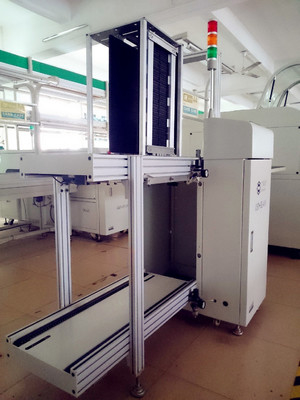

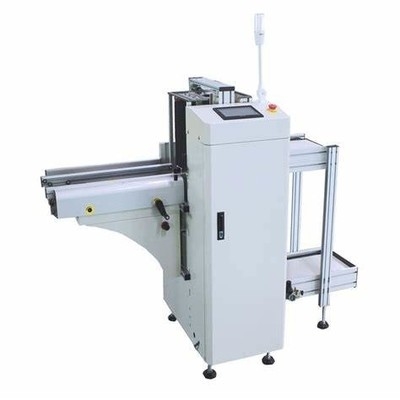

मॉड्यूल डिजाइन संलग्न बटन नियंत्रण SMEMA सिग्नल पीसीबी लोडर Hanling मशीन
आवेदन
इस इकाई का उपयोग पीसीबी को लोड करने और पीसीबी को एसएमटी उत्पादन लाइन पर ले जाने के लिए किया जाता है।
विशेषताएं
1मॉड्यूल डिजाइन।
2, स्थिरता मजबूत डिजाइन द्वारा बढ़ाई गई है।
3, आर्थिक डिजाइन हाथ परीक्षण।
4मैगजीन रैक को सुरक्षित करने के लिए ऊपरी और निचले वायवीय क्लैंप।
5लोडिंग और अनलोडिंग के दौरान पीसीबी टूटने की कोई गारंटी नहीं है।
6,एसएमईएमए संगत।
विनिर्देश

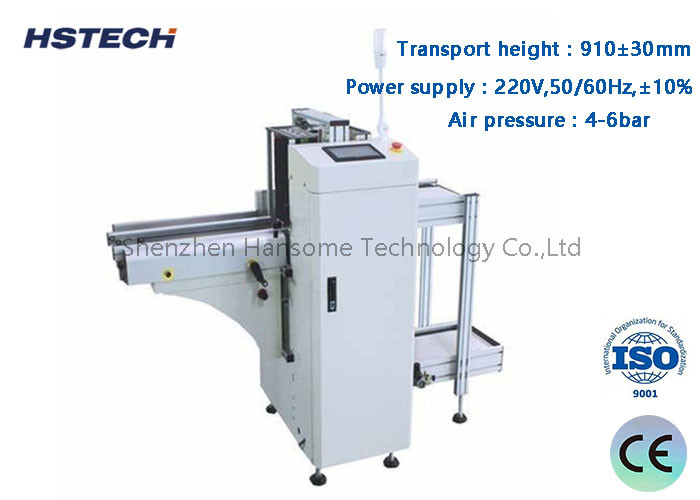

| उत्पाद का नाम | पीसीबी लोडर मशीन |
| परिवहन ऊंचाई | 910±30 मिमी |
| पीसीबी लोड करने का समय | लगभग 6 सेकंड |
| मैगज़ीन बदलने का समय | लगभग 30 सेकंड |
| परिवहन दिशा | L~R, या R~L |
| ऑपरेशन | फ्रंट ऑपरेशन |
| पटरियों का स्थिर पक्ष | सामने की तरफ ((या निर्दिष्ट करें) |
| विद्युत आपूर्ति | 220V,50/60Hz,±10% |
| वायु दबाव | 4-6bar |
| पीसीबी की मोटाई | न्यूनतम 0.4 मिमी |
| मैगज़ीन मात्रा | ऊपर की ओरः 1 पीसी, नीचे की ओरः 2 पीसी |
| स्वर का चयन | 1-4 ((10 मिमी पिच) |
| कन्वेयर की गति | 0.5-20M/मिनट या अनुकूलित |
| संकेत | SMEMA |
मॉडल का चयन
| मॉडल | HS-LD250 | HS-LD330 | HS-LD390 | HS-LD460 |
| कुशल पीसीबी लंबाई | 50*50~350*250 मिमी | 50*50~455*330 मिमी | 50*50~530*390 मिमी | 50*50~530*460 मिमी |
| मशीन का आकार | 1400*800*1200 मिमी | 1650*880*1200 मिमी | 1800*940*1200 मिमी | 1800*1010*1200 मिमी |
| पत्रिका का आकार | 355*320*563 मिमी | 460*400*563 मिमी | 535*460*570 मिमी | 535*530*570 मिमी |
| वजन | 140 किलो | 180 किलो | 220 किलो | 260 किलो |
नियंत्रण बटन और विद्युत बॉक्स
पैकेजिंग के बारे में
