| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-5331आर |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 200 पीसी |

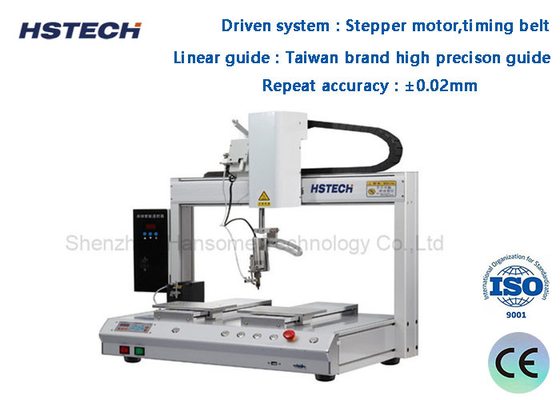

हीटिंग कंट्रोल पीसीबी सोल्डरिंग रोबोट मशीन 0.6 से 1.0 मिमी सोल्डर वायर संगत 5 अक्ष स्वचालित सोल्डरिंग मशीन
परिचय

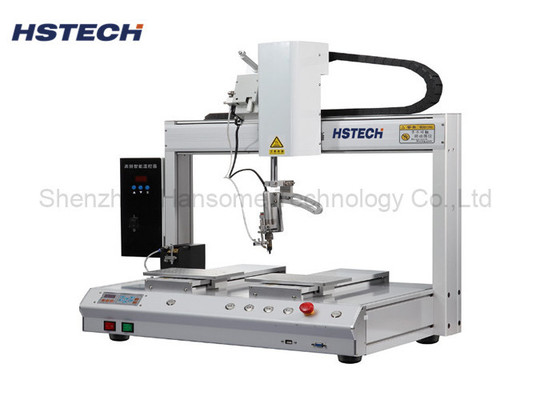

यह स्वचालित मिलाप मशीन एकल घूर्णन मिलाप सिर डबल वाई मंच मशीन है, चल सीमा 500x300x300x100 मिमी, एक्स अक्ष चल सीमा भी 600 मिमी तक विस्तारित कर सकते हैं,मशीन इलेक्ट्रॉनिक विनिर्माण कारखाने में प्रयोग किया जाता है, पारंपरिक मैनुअल सोल्डरिंग प्रक्रिया को बदलने के लिए।
यह विशेष रूप से मिश्रित सर्किट बोर्डों, गर्मी संवेदनशील घटकों और एसएमटी बैक-एंड प्रक्रिया में संवेदनशील उपकरणों के लिए उपयुक्त है, जिसका व्यापक रूप से पीसीबी सोल्डरिंग वायर, चार्जर प्लग,सोल्डरिंग,कनेक्टर प्लगडीसी टर्मिनल, एलईडी स्ट्रिप लाइट सोल्डरिंग और अन्य क्षेत्र।
विनिर्देश
| मॉडल | HS-S5331R | HS-S6331R | |
| वोल्टेज | AC110V/220V,50/60Hz | ||
| कार्य सीमा X/Y1/Y2/Z | 500*300*300*100 मिमी | 600*300*300*100 मिमी | |
| आर अक्ष | 360 डिग्री | ||
| X/Y/Z गतिशील गति | अधिकतम 300 मिमी/सेकंड | ||
| चालित प्रणाली | स्टेपर मोटर, टाइमिंग बेल्ट | ||
| रैखिक मार्गदर्शक | ताइवान ब्रांड उच्च परिशुद्धता गाइड | ||
| पुनरावृत्ति सटीकता | ±0.02 मिमी | ||
| प्रोग्रामिंग | शिक्षक लटकन | ||
| नियंत्रण प्रणाली | नियंत्रण बोर्ड | ||
| कार्यक्रम भंडारण | यह प्रसंस्करण डेटा के एक हजार सेट और एक एकल प्रसंस्करण फ़ाइल 3M तक भंडारण स्थान पर कब्जा कर सकते हैं (पांच हजार प्रसंस्करण बिंदु) | ||
| फ़ाइल भंडारण स्थान | हैंडहेल्ड बॉक्स 256M, ऑफ़लाइन कार्ड 32M, एकल प्रसंस्करण फ़ाइल तक 3M भंडारण स्थान (100,000 प्रसंस्करण बिंदु) | ||
| दस्तावेज समर्थन | सीएडी, कोरलड्राउ | ||
| लौह टिन की सफाई | वायु सफाई/वायुगत | ||
| बाहरी इंटरफ़ेस | यूएसबी+आरएस232 | ||
| सोल्डरिंग विधि | पॉइंट/ड्रैग सोल्डरिंग | ||
| वजन | 65 किलोग्राम | 70 किलो | |
| मशीन का आयाम | 715*585*800 मिमी | 815*685*800 मिमी | |
विशेषताएं
1, विभिन्न प्रकार के उत्पादों के लिए लागू होता है। मिलाप तापमान को स्वतंत्र रूप से सेट किया जा सकता है (प्रत्येक मिलाप जोड़ के लिए अलग तापमान सेट किया जा सकता है) ।
2. लोहे की मिलाप इकाई को बहु-दिशात्मक रूप से समायोजित किया जा सकता है, जो पीसीबी और घटकों को क्षति से बचा सकता है।
3, अक्ष कार्य, दोहरे कार्य मंच, आर घूर्णन अक्ष के साथ।
4, कई वेल्डिंग विधि, बिंदु वेल्डिंग, ड्रैग वेल्डिंग और अन्य कार्यों का समर्थन करता है।
5, पेंडेंट प्रोग्रामिंग सिखाता है, अधिकतम 99 समूहों को प्रोग्राम बचा सकता है।
6, हैंडहेल्ड बॉक्स 256 एम, ऑफलाइन कार्ड 32 एम, एकल प्रसंस्करण फ़ाइल 3 एम तक की भंडारण स्थान (100,000 प्रसंस्करण बिंदु) ।
7, संख्यात्मक रूप से नियंत्रित तापमान (स्थिर हवा कंडीशनरः +/- 1C) ।
8.सोल्डरिंग प्रक्रिया में, सोल्डरिंग टिप में तेजी से गर्मी वसूली और लंबे जीवन काल होता है.
9, स्टेपर मोटर और टाइमिंग बेल्ट नियंत्रण, एक ही समय में ताइवान ब्रांड रैखिक गाइड से लैस।
