| ब्रांड नाम: | FUJI |
| मॉडल संख्या: | एनएक्सटी आई |
| एमओक्यू: | 1 पीसी |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 10000 पीसी |

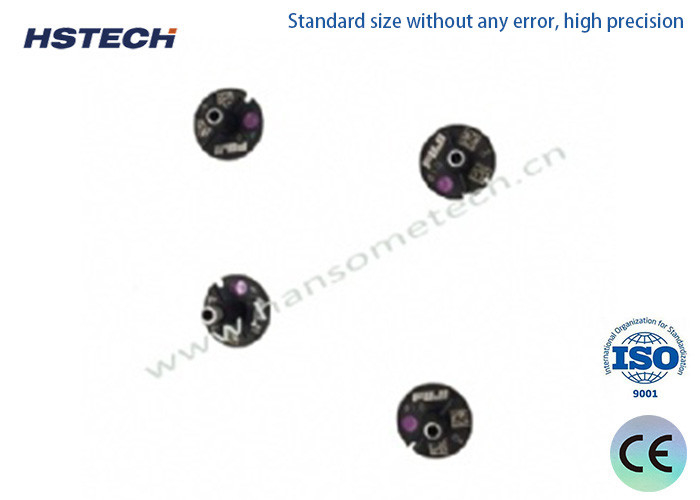

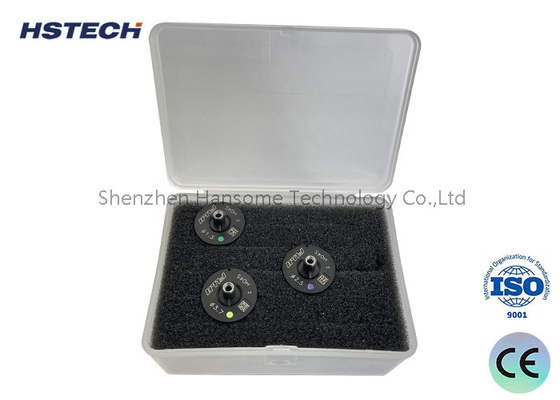

H04 हेड 1.3 / 1.8 मिमी SMT नोजल FUJI ब्रांड के लिए NXT SMD माउंटर ऑपरेशन FUJI NXT पहली पीढ़ी के नोजल
सरफेस माउंट टेक्नोलॉजी (एसएमटी) में, प्लेसिंग मशीन उपकरण के केंद्रीय टुकड़ों में से एक है। इसका उपयोग सर्किट बोर्डों पर छोटे इलेक्ट्रॉनिक भागों को सटीक रूप से रखने के लिए किया जाता है।इस प्रक्रिया में सक्शन नोजल की महत्वपूर्ण भूमिका होती है.
सक्शन नोजल की संरचना
एसएमटी माउंटर के सक्शन नोजल में एक सक्शन नोजल हेड, एक कनेक्टिंग रॉड और एक नकारात्मक दबाव वैक्यूम स्रोत होता है। नोजल हेड सर्किट बोर्ड के सीधे संपर्क में भाग है,और आमतौर पर पहनने के प्रतिरोधी से बना होता है, उच्च तापमान प्रतिरोधी सामग्री, जैसे सिरेमिक या वोल्फ्रेम कार्बाइड। कनेक्शन रॉड सक्शन उत्पन्न करने के लिए नकारात्मक दबाव वैक्यूम स्रोत के लिए नोजल सिर को जोड़ता है।नकारात्मक दबाव वैक्यूम स्रोत स्रोत है कि सक्शन बल प्रदान करता है, जो कनेक्टिंग रॉड के माध्यम से नोजल के सिर में प्रेषित किया जाता है।
NXT H12/H08/H04/H01 नोजल श्रृंखला
| भाग संख्या | विवरण |
| AA05600 | पीला Φ0.45/0.3 |
| AA05700 | H08 नीला Φ0.7/0.5 |
| AA05800 | H08 गुलाबी Φ1.0 |
| AA20A00 | H08 हरा Φ1.3 |
| AA06400 | H08 नारंगी Φ1.3 मेल्फ |
| AA20B00 | H08 Aqua Φ1.8 |
| AA19G00 | H08 नारंगी Φ1.8 मेल्फ |
| AA20C00 | H08 बैंगनी Φ2.5 |
| AA06504 | H08 नारंगी Φ2.5 मेल्फ ((R07-025M-070) |
| AA0WT00 | H08 बैंगनी Φ2.5G |
| AA20D00 | H08 पीला-हरा Φ3.7 |
| AA18C00 | H08 पीला-हरा Φ3.7G |
| AA20E00 | H08 मध्यम प्रप्ल Φ5.0 |
| AA06300 | H08 लाल Φ5.0G |
| AA06W00 | H04 गुलाबी Φ1.0 |
| AA06X00 | H04 हरा Φ1.3 |
| AA06Y00 | H04 Aqua Φ1.8 |
| AA22Z14 | H04 नारंगी Φ1.8 मेल्फ |
| AA06Z00 | H04 प्रुपल Φ2.5 |
| AA07F00 | H04 प्रूपल Φ2.5G |
| AA07A00 | H04 पीला-हरा Φ3.7 |
| AA07G00 | H04 पीला-हरा Φ3.7G |
| AA07B00 | H04 मध्यम प्रप्ल Φ5.0 |
| AA07H00 | H04 लाल Φ5.0G |
| AA07C00 | H04 मध्यम प्रप्ल Φ7.0 |
| AA07K00 | H04 गहरे लाल Φ7.0G |
| AA07D00 | H04 मध्यम प्रप्ल Φ10.0 |
| AA07L00 | H04 नौसेना Φ10.0G |
| AA07E00 | H04 मध्यम प्रस्ताव Φ15.0 ((R19-150-155) |
| AA07M00 | H04 सफेद Φ15.0G ((R19-150-155) |
| AA8WX00 | H04S Φ2.5 ((R19-025-155-S) |
| AA8CC00 | H04S Φ3.7 ((R19-037-155-S) |
| AA0AS00 | H01 गुलाबी Φ1.0 |
| AA05800 | H01 ग्रीन Φ1.3 |
| AA0MZ00 | H01 नारंगी Φ1.3 मेल्फ |
| AA06900 | H01 Aqua Φ1.8 |
| AA11R00 | H01 ओरंग Φ1.8 मेल्फ |
| AA07000 | H01 बैंगनी Φ2.5 |
| AA08400 | H01 बैंगनी Φ2.5G |
| AA07100 | H01 पीला-हरा Φ3.7 |
| AA08500 | H01 पीला-हरा Φ3.7G |
| AA07900 | H01 मध्यम प्रप्ल Φ5.0 |
| AA07200 | H01 लाल Φ5.0G |
| AA08000 | H01 मध्यम प्रप्ल Φ7.0 |
| AA07300 | H01 गहरे लाल Φ7.0G |
| AA08100 | H01 मध्यम प्रप्ल Φ10.0 |
| AA07400 | H01 नौसेना Φ10.0G |
| AA08200 | H01 मध्यम प्रप्ल Φ15 |
| AA07500 | H01 सफेद Φ15.0G |
