| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-500एलसी |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम, डी/पी |
| आपूर्ति करने की क्षमता: | प्रति माह 200 सेट |

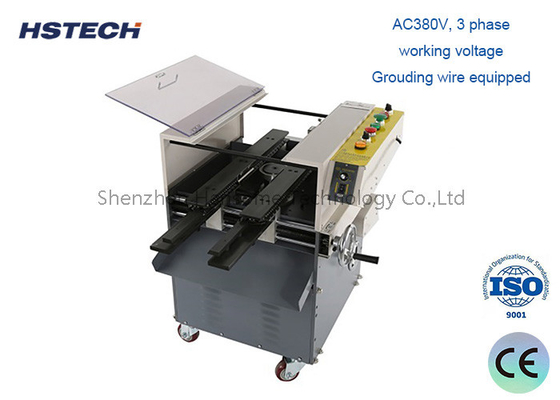

उच्च दक्षता पीसीबी लीड काटने की मशीन, 8/10 इंच ब्लेड, अधिकतम 250 मिमी चौड़ाई
परिचय
इस मशीन का उपयोग तरंग मिलाप के बाद पीसीबीए के अतिरिक्त फीट/लीड को काटने के लिए किया जाता है, मशीन में मुख्य रूप से दो भाग शामिल हैं, पीसीबी फिक्सिंग, और ब्लेड फिक्सिंग। पीसीबी श्रृंखला द्वारा ले जाया जाता है,दोनों तरफ क्लैंपर द्वारा तय, और पीसीबी के तल पर अंगूठी. ब्लेड तय है और ऊंचाई सेट कर दिया है के बाद, पीसीबी स्वचालित सीसा काटने के लिए ले जाया जाएगा. ब्लेड तेजी से और स्थिरता घूर्णन,साथ ही यह बहुत कम शोर और उच्च दक्षता हैपीसीबीए बोर्डों पर किसी प्रकार का नुकसान न होने के लिए वार्प रोकथाम उपकरण लगाया गया है।
विशेषता
1यह मशीन पीसीबी बोर्ड पर तरंग मिलाप या डुबकी मिलाप घटकों के बाद THT प्रौद्योगिकियों में पीसीबी बोर्ड पर लीड पैरों को काटने के लिए है।

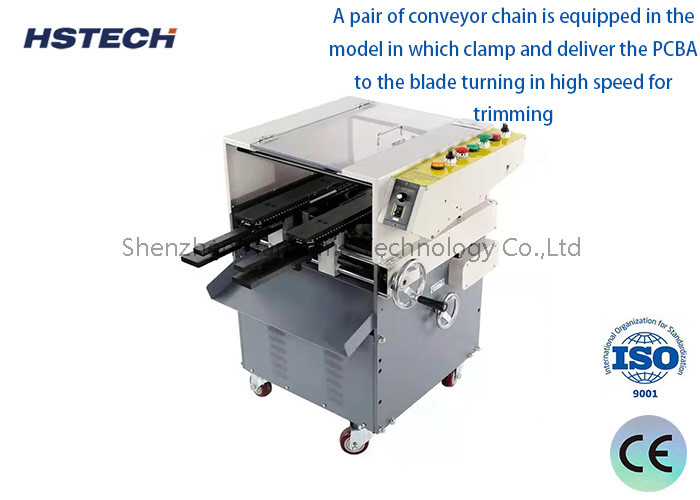

2पीसीबी बोर्ड को अंगुली से क्लैंप किया जाता है जो स्टेनलेस स्टील की रेल पर काटने की मशीन के अंदर स्वचालित रूप से खिलाता है जिससे काटने की स्थिरता में सुधार होता है।
3ब्लेड के जीवनकाल को बढ़ाने के लिए, पीसीबी फ़ीडिंग गति और काटने की गति को घटकों के पैरों के आकार के अनुसार समायोजित किया जा सकता है।
4पीसीबी लीड लेग कटिंग मशीन कवर सुरक्षा सेंसर से लैस है, जब शीर्ष कवर खुला है, तो ब्लेड चलना बंद हो जाएगा, जो दुर्घटनाओं को रोक सकता है, जैसे हाथ की चोट।
विनिर्देश
| मॉडल | एचएस-500एलसी |
| शक्ति | AC220, 50/60Hz/380V,50/60Hz |
| पीसीबी का अधिकतम आकार | 400 मिमी ((L) x 250 मिमी ((W) |
| मुख्य अक्ष की गति | 4500/मिनट |
| मुख्य अक्ष मोटर | 3/4 एचपी |
| गाइड रेल की गति | 0-3 एम समायोजित किया जा सकता है |
| न्यूनतम सीसा की ऊँचाई | 1.0-1.5 मिमी मिन |
| मशीन का आयाम | 750*600*860 मिमी |
| शुद्ध भार | 115 किलो |
