| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-सीयू390 |
| एमओक्यू: | 1SET |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 200 सेट |

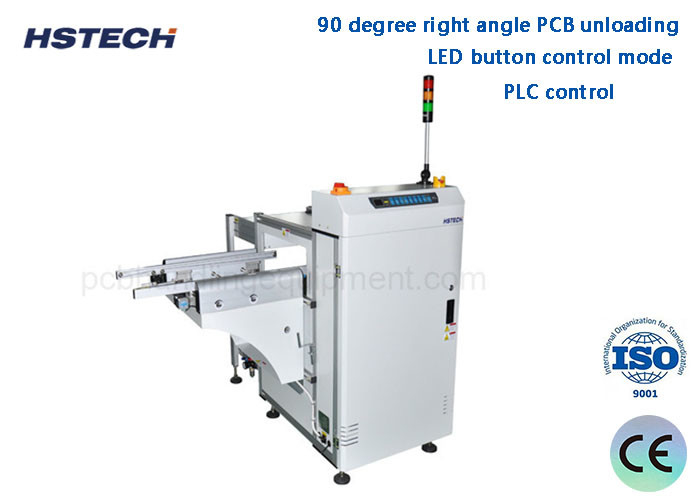

390 मिमी चौड़ाई 3 मैगज़ीन 20M/Min 90 डिग्री एलईडी बटन स्वचालित पीसीबी अनलोडर
आवेदन
यह इकाई 90 डिग्री पीसीबी पत्रिका अनलोडर है, जिसका उपयोग एसएमटी उत्पादन लाइन की लंबाई बचाने के लिए 90 डिग्री सही कोण दिशा में पीसीबी को स्वचालित रूप से अनलोड करने के लिए किया जाता है,मशीन में एक विशेष रूप से डिज़ाइन किया गया धक्का है जो सिलेंडर द्वारा संचालित होता है, पीसीबी को परिवहन रेल से मैगज़ीन रैक में धकेल दें।
विशेषताएं
1, 90 डिग्री सही कोण पीसीबी अनलोडिंग, एसएमटी उत्पादन लाइन की लंबाई को छोटा।
2, कई पत्रिकाओं का उपयोग करना, जो पूरी क्षमता में उत्पादन को प्रभावित नहीं करेगा।
3, एलईडी बटन कंट्रोल मोड 3 लोलर लाइट डिस्प्ले के साथ।
4, मोटाई 1.3 मिमी, व्यास 3 मिमी किनारे फ्लैट ईएसडी बेल्ट।
5, स्टेनलेस स्टील और एल्यूमीनियम प्रोफाइल मशीन संरचना, स्थिर और रखरखाव के लिए आसान।
6पीएलसी नियंत्रण।
7, हाथ के क्रैंक के साथ चिकनी और समानांतर चौड़ाई समायोजन।
8, 3 मैगज़ीन क्षमताः शीर्ष 1+ नीचे 2.
9मैगजीन रैक को सुरक्षित करने के लिए ऊपरी और निचले वायवीय क्लैंप।
10लोडिंग और अनलोडिंग के दौरान पीसीबी टूटने की कोई गारंटी नहीं है।
11, SMEMA संगत है।
विनिर्देश
| उत्पाद का नाम | 90 डिग्री पीसीबी पत्रिका अनलोडर |
| परिवहन ऊंचाई | 910±30 मिमी |
| परिवहन दिशा | L~R, या R~L |
| ऑपरेशन | फ्रंट ऑपरेशन |
| पटरियों का स्थिर पक्ष | सामने की ओर |
| विद्युत आपूर्ति | 220V,50/60Hz,±10% |
| वायु दबाव | 4-6bar |
| पीसीबी की मोटाई | न्यूनतम 0.4 मिमी |
| मैगज़ीन मात्रा | ऊपर की ओरः 1 पीसी, नीचे की ओरः 1 पीसी |
| कन्वेयर की गति | 0.5-20M/मिनट या अनुकूलित |
| संकेत | SMEMA |
| मॉडल | HS-CU250 | HS-CU330 | HS-CU390 | HS-CU460 |
| कुशल पीसीबी लंबाई | 50*50~350*250 मिमी | 50*50~455*330 मिमी | 50*50~530*390 मिमी | 50*50~530*460 मिमी |
| मशीन का आयाम | 1100*1200*1200 मिमी | 1310*1360*1200 मिमी | 1430*1480*1200 मिमी | 1430*1620*1200 मिमी |
| पत्रिका का आकार | 355*320*563 मिमी | 460*400*563 मिमी | 535*460*570 मिमी | 535*530*570 मिमी |
| वजन | 140 किलो | 200 किलो | 260 किलो | 300 किलो |
