| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-203 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

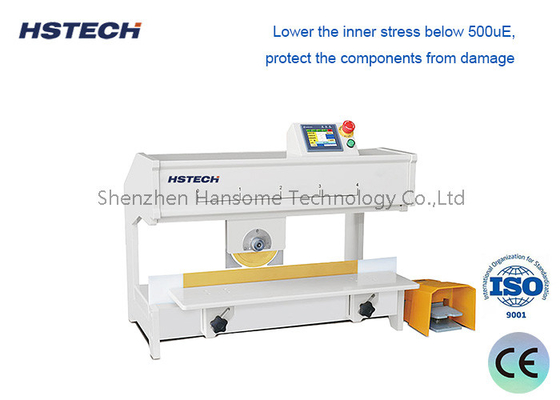

एलईडी पट्टी ऊपरी परिपत्र ब्लेड और नीचे रैखिक ब्लेड
विशेषताएं:
1, यह मात्रा की परवाह किए बिना तेजी से काट सकता है, बहुत किफायती है।

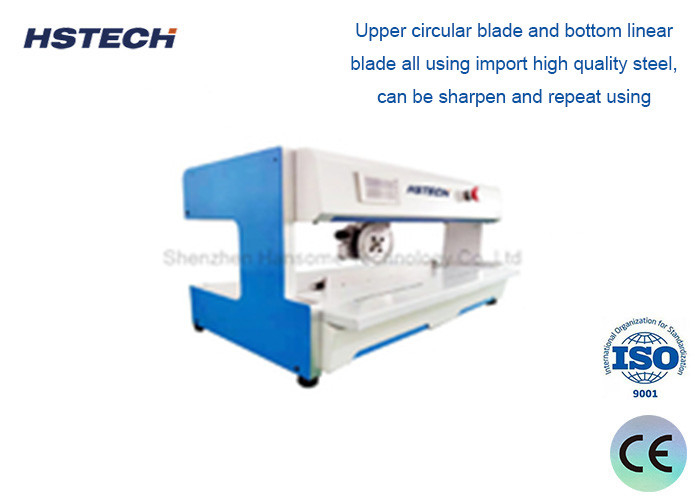

2, ऊपरी परिपत्र ब्लेड और निचले रैखिक ब्लेड सभी आयातित उच्च गुणवत्ता वाले स्टील का उपयोग करते हैं, को तेज और दोहराया जा सकता है।
3, चलती रेंजः ((0 ~ 400 मिमी/600 मिमी) ग्राहकों के अनुरोध के अनुसार, परिपत्र ब्लेड समायोजन किया जा सकता है ((0 ~ 5 मिमी), विभिन्न मोटाई बोर्ड के लिए उपयुक्त है, अलग-अलग वी-कट ग्रूव के लिए समस्या को हल किया।
4, अधिकतम काटने की चौड़ाई असीमित है, 1 ~ 200 मिमी पर एकल पीसीबी सबसे अच्छा है।
5, ऑपरेशन प्लेटफार्म समायोजन किया जा सकता है, पीसीबी के ऊपरी घटकों की ऊंचाई के आधार पर, मानक मशीन की ऊंचाई 32 मिमी से कम है।
6, बजर अलार्म सुरक्षा में निर्मित, भी प्रकाश पर्दा और सुरक्षात्मक ब्लेड दोहरी सुरक्षा की गारंटी, ऑपरेटर चोट से बचने।
विनिर्देशः
| मॉडल | एचएस-203 | एचएस-206 |
| वोल्टेज | AC110V/220V 50/60Hz | |
| ब्लेड का आकार (सर्कुलर ब्लेड) | φ125mm*30mm*3mm | |
| ब्लेड का आकार ((रैखिक ब्लेड) | 420 मिमी × 65 मिमी × 6 मिमी | |
| अधिकतम काटने की लंबाई | 5~400 मिमी | 5~600 मिमी |
| पीसीबी की मोटाई | 0.8~3 मिमी | |
| अलगाव की गति | 300~500 मिमी/सेकंड (समायोज्य) | |
| अलगाव चौड़ाई | सबसे अच्छा 1 ~ 200 मिमी | |
| घटकों की ऊंचाई | ≤32 मिमी ((या अनुकूलित) | |
| शक्ति | 60W | |
| मशीन का आयाम | 710x450x420 मिमी | 900x450x420 मिमी |
| वजन | 55 किलो | 75 किलो |
मुख्य कार्य
कुशल पृथक्करण:
यह एक ही मदरबोर्ड से कई पीसीबी को जल्दी से अलग कर सकता है, मैन्युअल हस्तक्षेप को कम कर सकता है और उत्पादन दक्षता में सुधार कर सकता है।
परिशुद्धता काटना:
पीसीबी के सर्किट और घटकों को अलग करने की प्रक्रिया के दौरान क्षतिग्रस्त न होने के लिए वी के आकार के कटिंग ग्रूव डिजाइन का उपयोग करें।
कम कचराः
सटीक काटने की प्रक्रिया के द्वारा, सामग्री अपशिष्ट को कम किया जाता है।
स्वचालन विकल्पः
कुछ उपकरणों में उत्पादन की दक्षता और स्थिरता में और सुधार के लिए स्वचालित फीडिंग प्रणाली से लैस है।
अनुप्रयोग परिदृश्य
इलेक्ट्रॉनिक विनिर्माण:
व्यापक रूप से इलेक्ट्रॉनिक उत्पादों की उत्पादन लाइन में, विशेष रूप से बड़े पैमाने पर उत्पादन में, कई पीसीबी को एकल सर्किट बोर्ड में काटने के लिए उपयोग किया जाता है।
उच्च घनत्व असेंबलीः
उच्च घनत्व वाले घटक असेंबली वाले पीसीबी में, यह सुनिश्चित करें कि काटने की प्रक्रिया छोटे घटकों को प्रभावित नहीं करती है।
छोटे बैच और बहु-प्रजाति उत्पादनः
पीसीबी के विभिन्न मॉडलों के तेजी से स्विच करने की आवश्यकता वाले उत्पादन आवश्यकताओं के लिए उपयुक्त।
ऑपरेशन बिंदु
पैरामीटर सेट करेंः
पीसीबी की मोटाई और सामग्री के प्रकार के अनुसार काटने की गहराई और गति को समायोजित करें।
नियमित रखरखाव:
काटने की सटीकता और उपकरण के प्रदर्शन को सुनिश्चित करने के लिए उपकरण को नियमित रूप से साफ और निरीक्षण करें।
सुरक्षित संचालनः
ऑपरेशन के दौरान ऑपरेटरों की सुरक्षा सुनिश्चित करने के लिए सुरक्षा नियमों का पालन करें।
बोर्ड के नमूने ((सभी प्रकार के वी-ग्रूव पीसीबी बोर्ड के लिए उपयुक्तः FR4, एल्यूमीनियम बोर्ड,फायबर ग्लास बोर्ड, एलईडी बोर्ड, एलईडी स्ट्रिप बोर्ड)
