| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एआर-7 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

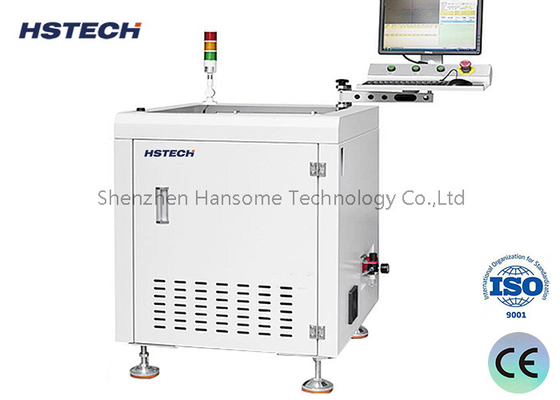

पीसीबी असेंबली के लिए एल्यूमीनियम मिश्र धातु 2600W छोटे आकार ऑफलाइन पीसीबी रूटर
परिचय:
एछोटे आकार का ऑफ़लाइन पीसीबी रूटरएक कॉम्पैक्ट, स्टैंडअलोन मशीन है जिसे प्रिंटेड सर्किट बोर्ड (पीसीबी) के सटीक काटने और पीसने के लिए डिज़ाइन किया गया है।ये राउटर इलेक्ट्रॉनिक्स विनिर्माण उद्योग में प्रोटोटाइप विकास जैसे अनुप्रयोगों के लिए आवश्यक हैं, छोटे बैच उत्पादन, और पीसीबी अनुकूलन।
विशेषताएं:
1, ऑफलाइन स्वचालित पृथक्करण।
2, यह एक मिनी पीसीबीए राउटर है, छोटे आकार के पीसीबी के लिए उपयुक्त है, और कारखाने के कमरे की बचत आवश्यकता समाधान।
3, अनुकूलित जुड़नार।
4, पीसी और सीसीडी विजुअल सिस्टम।
5, मुआवजा और धूल संग्रह के साथ प्रोग्रामिंग।
6, अधिकतम 410-510 मिमी आकार के पीसीबीए के लिए उपलब्ध है।
7दो अलग-अलग प्रकार के उत्पादों को काटने के लिए लचीला।
8, मैनुअल खिला और उतारने के लिए खुला मंच, भी वैकल्पिक यांत्रिक हाथ (रोबोट) से लैस किया जा सकता है।
विनिर्देशः
| मॉडल | एआर-7 | एआर-7 मिनी |
| विद्युत आपूर्ति | AC380V, 50/60Hz, 3KW | |
| काम करने का आकार | 50x50~410x460 मिमी (अधिकतम) | 50x50~260x310 मिमी (अधिकतम) |
| लोड मोड | मैनुअल | |
| काटने का धुरीeगति | 5000 ~ 60,000 आरपीएम | |
| पीसीबी की मोटाई | 0.4-4 मिमी | |
| अलग करने की गति | 1-100 मिमी/सेकंड | |
| काटने की सटीकता | ±0.05 मिमी | |
| फिक्सिंग प्रकार | उपकरण | |
| कार्यक्रमmइ | दृष्टि शिक्षण, इनलाइन कार्यक्रमmइ | |
| मिलिंग किट | φ0.8~φ3.0 दाईं ओर roटंगस्टन स्टील | |
| धूल एकत्र करने की विधि | तल धूल संग्रह | |
| धूल संकलक | 3 चरण, 380V, 1.2KW | |
| शोर | <75dB | |
| नियंत्रण प्रणाली | औद्योगिक पीसी | |
| स्पिंडल ब्रांड | जर्मन ब्रांड, Sycotec 4025 | |
| सर्वो मोटर | ए5 श्रृंखला | |
| गति नियंत्रण | 4 अक्ष गति नियंत्रण बोर्ड | |
| लीड स्क्रू | C5 पीसने वाले पेंच का नेतृत्व | |
| रैखिक मार्गदर्शक | पी रैंक चुप्पी गाइड | |
| कैमरा | जर्मनी का ब्रांड इमेजिंग 40W इंडस्ट्रीअकैमरा | |
| मशीन का आकार | 700*800*930 मिमी | 500*650*930 मिमी |
| स्क्रीन | 17 इंच | |
आवेदनः
यह मशीन एक फर्श पर खड़ी स्वचालित पीसीबीए रूटिंग मशीन है, यह एकल प्लेटफॉर्म ऑपरेशन है, प्रोग्रामिंग, स्वचालित तल रूटिंग और तल धूल संग्रह के लिए पीसी का उपयोग करती है।उच्च गति रूटिंग धुरी का उपयोग करने वाली मशीन, जेग के साथ पीसीबीए को ठीक करें, स्टैम्प छेद, वक्र पीसीबी और अन्य अनियमित जुड़े पीसीबी को अलग करने के लिए।
