| ब्रांड नाम: | GKG |
| मॉडल संख्या: | जीएसई |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

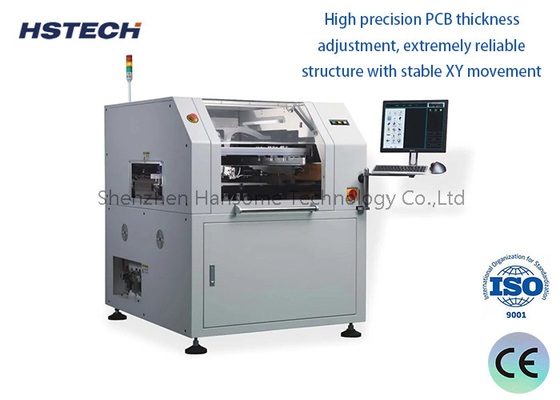

पूर्ण मूनल/ऑटोमैटिक प्रिंटर SMT सोल्डर पेस्ट स्टेंसिल प्रिंटिंग मशीन पीसीबी के लिए 400x340 मिमी तक
1पूरी तरह से स्वचालित सोल्डर पेस्ट प्रिंटिंग मशीन विजन सिस्टम के माध्यम से सटीक प्रिंटिंग पोजिशनिंग प्राप्त करती है।प्रणाली स्वचालित रूप से प्रिंटिंग प्लेट की विशेषताओं की पहचान करने और पूर्व निर्धारित मापदंडों के अनुसार सटीक समायोजन करने में सक्षम है. यह सुनिश्चित करता है कि मुद्रण स्थिति पूरी तरह से सटीक है.स्वचालित टिन प्रिंटिंग मशीन मानव त्रुटि को बहुत कम कर सकती है और उत्पादों की मुद्रण गुणवत्ता में सुधार कर सकती है.
2. स्वचालित सोल्डर पेस्ट प्रिंटिंग मशीन में उच्च गति प्रिंटिंग क्षमता है। उपकरण उन्नत यांत्रिक संरचना और गति नियंत्रण प्रौद्योगिकी को अपनाता है,जो मुद्रण कार्य को तेज गति से पूरा कर सकता हैउच्च गति प्रिंटिंग न केवल उत्पादन दक्षता में सुधार करती है, बल्कि उत्पादन चक्र को भी कम करती है और उत्पादन क्षमता में वृद्धि करती है।
3. स्वचालित सोल्डर पेस्ट प्रिंटिंग मशीन में एक ही समय में स्वचालित ऑपरेशन फ़ंक्शन है। मानव हस्तक्षेप के बिना प्रिंटिंग प्रक्रिया में, उपकरण स्वचालित रूप से मुद्रण को पूरा कर सकता है,कैलिब्रेशन और सफाईयह स्वचालित संचालन न केवल मैन्युअल संचालन के समय और लागत को कम करता है,लेकिन यह ऑपरेशन की सटीकता और स्थिरता में भी सुधार करता है और मानव कारकों के कारण होने वाली गुणवत्ता की समस्याओं को कम करता है.
4स्वचालित सोल्डर पेस्ट प्रिंटिंग मशीन में अच्छी लचीलापन और अनुकूलन क्षमता भी है, उपकरण को स्वचालित रूप से विभिन्न कार्य आवश्यकताओं के अनुसार समायोजित किया जा सकता है।विभिन्न आकारों के लिए उपयुक्तइस लचीलेपन के कारण उपकरण विभिन्न प्रकार के इलेक्ट्रॉनिक उत्पादों के लिए उपयुक्त है।
5इलेक्ट्रॉनिक्स विनिर्माण उद्योग में स्वचालित टिन प्रिंटिंग मशीन अपनी सटीक मुद्रण स्थिति, उच्च गति मुद्रण क्षमता,स्वचालित संचालन कार्य और लचीली अनुकूलन क्षमता, उपकरण छपाई की गुणवत्ता और उत्पादन दक्षता में सुधार करता है, इलेक्ट्रॉनिक उत्पादों के निर्माण के लिए एक विश्वसनीय गारंटी प्रदान करता है।
विनिर्देश
| मॉडल | जीएसई |
| स्टेंसिल का आकार | 370x370 मिमी ((मिनट आकार) |
| 737x737 मिमी (अधिकतम आकार) | |
| 20-40 मिमी ((मोटाई) | |
| पीसीबी का अधिकतम आकार | 400x340 मिमी |
| पीसीबी का न्यूनतम आकार | 50x50 मिमी |
| पीसीबी की मोटाई | 0.4-6 मिमी |
| पीसीबी warpage | अधिकतम 1% पीसीबी विकर्ण |
| परिवहन ऊंचाई | 900±40 मिमी |
| परिवहन दिशा | L-R, R-L |
| परिवहन गति | अधिकतम 1500mm/s, समायोजित किया जा सकता है |
| परिवहन विधि | एक चरण |
| चौड़ाई समायोजन | स्वचालित |
| आई/ओ इंटरफ़ेस | SMEMA |
| पीसीबी पोजिशनिंग (समर्थन विधि) | चुंबकीय पिन/समर्थन ब्लॉक/ऊपर-नीचे की मेज |
| पीसीबी क्लैंपिंग सिस्टम |
शीर्ष clamping/साइड clamping पर पेटेंट
|
| प्रिंट हेड |
दो स्वतंत्र मोटर चालित प्रिंटर हेड
|
|
स्क्वीगी दबाव
|
0.5~10 किलोग्राम (कार्यक्रम नियंत्रण)
|
|
मुद्रण गति
|
6-200 मिमी/सेक
|
|
मुद्रण मोड
|
एक / दो बार
|
|
स्क्वीगी का प्रकार
|
रबर / स्टील स्क्वीजी ब्लेड ((कोण 45°/55°/60°)
|
|
सफाई प्रणाली
|
प्रबलित वैक्यूम अवशोषण, शुष्क, गीला, वैक्यूम तीन मोड
|
|
सीसीडी एफओवी
|
8x6 मिमी
|
| मशीन समायोजन सीमा |
X: ± 3 मिमी, Y: ± 7 मिमी, θ: ± 2°
|
| दृष्टि |
ऊपर/नीचे देखें ऑप्टिक्स संरचना/सीसीडी/ज्यामिति पैटर्न-मैच
|
पूरी मशीन विनिर्देश
|
स्थिति सटीकता दोहराएं
|
±0.01 मिमी
|
|
मुद्रण की सटीकता
|
±0.025 मिमी
|
|
चक्र समय
|
<8 सेक
|
|
उत्पाद परिवर्तन
|
पुरानाः<3 मिनट,नयाः<5 मिनट |
|
वायु आपूर्ति
|
4 से 6 किलोग्राम/सेमी
|
| विद्युत आपूर्ति |
AC:220±10%,50/60HZ, 2.5KW
|
| नियंत्रण विधि | पीसी |
| संचालन प्रणाली |
विंडोज XP/Win7
|
|
मशीन के आयाम
|
1158 ((L) x 1362 ((W) x 1463 (H) मिमी
|
|
मशीन का वजन
|
लगभग: लगभग 1000 किलो |
