| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एस331आर |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 200 पीसी |

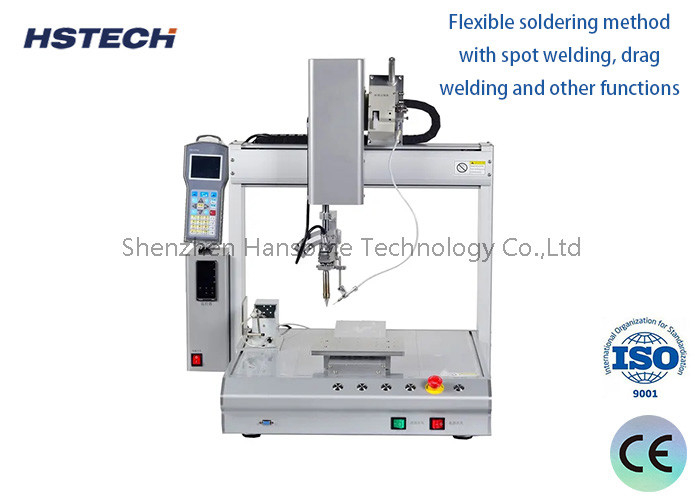

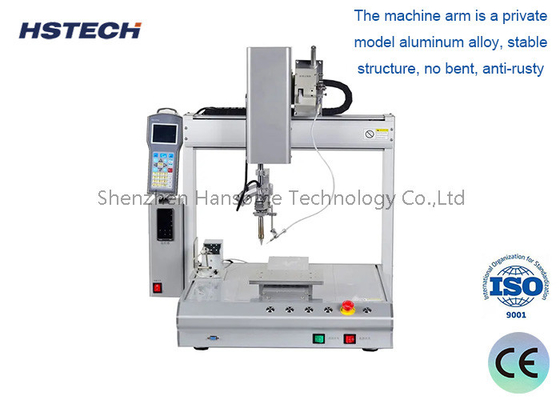

पीसीबी के लिए उच्च परिशुद्धता स्टेपर मोटर के साथ रोबोट सोल्डरिंग मशीन
परिचय
यह स्वचालित वेल्डिंग मशीन एक डेस्कटॉप वेल्डिंग रोबोट है, जो स्टेपर मोटर और टाइमिंग बेल्ट ड्राइव सिस्टम का उपयोग करती है।पूरी मशीन उच्च गुणवत्ता और सटीक Haiwei रैखिक गाइड रेल और Airtec सिलेंडर से इकट्ठा किया गया है. पीसीबी या उत्पाद जो मिलाप की जरूरत है अनुकूलित जुड़नार के साथ तय किया जाता है। इस मशीन में स्पॉट वेल्डिंग, पुल वेल्डिंग, स्वचालित सफाई और स्थिति सुधार, कॉपी,व्यवस्था करनाइसके अलावा, मशीन को बनाए रखना और संचालित करना आसान है, जिससे उत्पादन दक्षता में काफी सुधार होता है।
विशेषताएं
14. 4-अक्ष संचालन, एक्स/वाई/जेड और आर रोटेशन आंदोलन, बहु कोण वेल्डिंग उद्देश्यों को प्राप्त करना।
2इलेक्ट्रिक मनुष्यों की जगह रोबोट अधिक श्रम लागत बचा सकते हैं।
3पीसीबी और घटकों को क्षति से बचाने के लिए वेल्डिंग हेड को कई दिशाओं में समायोजित किया जा सकता है।
4यह मशीन SOPT वेल्डिंग और DRAH वेल्डिंग का समर्थन करती है।
5. उत्पाद की कुंजी स्थिति को आधार बिंदु के रूप में लोहे के सिर के साथ संरेखित करें, एंटर कुंजी दबाएं, और कार्यक्रम स्वचालित रूप से प्रणाली में बिंदु उत्पन्न करेगा,और फिर बिंदु के डेटा सेट.
6उच्च परिशुद्धता वाले स्टेपर मोटर्स और सिंक्रोनस बेल्ट ड्राइव सिस्टम और उन्नत गति नियंत्रण एल्गोरिदम को अपनाना, गति की स्थिति सटीकता और दोहराव में प्रभावी ढंग से सुधार करना।
7इस मशीन में एक स्वचालित सफाई कार्य है, जो मिलाप प्रसंस्करण को अधिक स्थिर बना सकता है और मिलाप लोहे के सेवा जीवन को बढ़ा सकता है।
8. हैंडहेल्ड एलसीडी शिक्षण लटकन, प्रोग्रामिंग सरल और सीखने में आसान है।
विनिर्देश
| मॉडल | HS-S331R |
| वोल्टेज | AC110V/220V,50/60Hz |
| एक्स/वाई/जेड कार्य सीमा | 300*300*100 मिमी |
| आर अक्ष | 360 डिग्री |
| X/Y/Z गतिशील गति | अधिकतम 300 मिमी/सेकंड |
| चालित प्रणाली | स्टेपर मोटर, टाइमिंग बेल्ट |
| रैखिक मार्गदर्शक | ताइवान ब्रांड उच्च परिशुद्धता गाइड |
| पुनरावृत्ति सटीकता | ±0.02 मिमी |
| प्रोग्रामिंग | प्रशिक्षण लटकन के साथ मैनुअल प्रोग्राम |
| नियंत्रण प्रणाली | नियंत्रण बोर्ड |
| कार्यक्रम भंडारण |
यह प्रसंस्करण डेटा के एक हजार सेट और एक एकल
प्रसंस्करण फ़ाइल 3M तक भंडारण स्थान पर कब्जा कर सकते हैं
(पांच हजार प्रसंस्करण बिंदु)
|
| फ़ाइल भंडारण स्थान |
हैंडहेल्ड बॉक्स 256M, ऑफ़लाइन कार्ड 32M, एकल प्रसंस्करण फ़ाइल तक
3M भंडारण स्थान (100,000 प्रसंस्करण बिंदु)
|
| दस्तावेज समर्थन | सीएडी |
| लौह टिन की सफाई | वायु सफाई/वायुगत |
| बाहरी इंटरफ़ेस | यूएसबी+आरएस232 |
| सोल्डरिंग विधि | पॉइंट/ड्रैग सोल्डरिंग |
| वजन | 48 किलो |
| मशीन का आयाम |
520*585*800 मिमी |
