| ब्रांड नाम: | GKG |
| मॉडल संख्या: | जीएसई |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

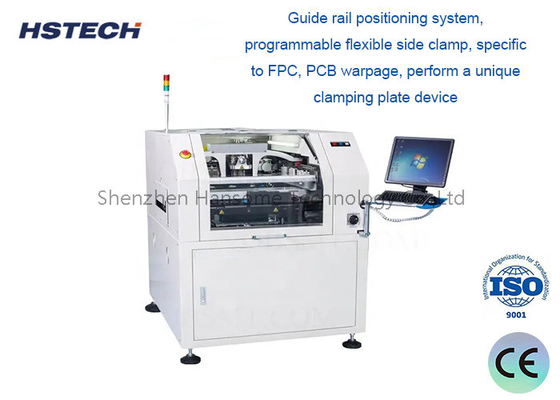

पीसीबी के लिए एसएमटी स्टेंसिल प्रिंटर सोल्डर पेस्ट स्टेंसिल प्रिंटिंग मशीन 400x340 मिमी तक
विनिर्देश
| मॉडल | जीएसई |
| स्टेंसिल का आकार | 370x370 मिमी ((मिनट आकार) |
| 737x737 मिमी (अधिकतम आकार) | |
| 20-40 मिमी ((मोटाई) | |
| पीसीबी का अधिकतम आकार | 400x340 मिमी |
| पीसीबी का न्यूनतम आकार | 50x50 मिमी |
| पीसीबी की मोटाई | 0.4-6 मिमी |
| पीसीबी warpage | अधिकतम 1% पीसीबी विकर्ण |
| परिवहन ऊंचाई | 900±40 मिमी |
| परिवहन दिशा | L-R, R-L |
| परिवहन गति | अधिकतम 1500mm/s, समायोजित किया जा सकता है |
| परिवहन विधि | एक चरण |
| चौड़ाई समायोजन | स्वचालित |
| आई/ओ इंटरफ़ेस | SMEMA |
| पीसीबी पोजिशनिंग (समर्थन विधि) | चुंबकीय पिन/समर्थन ब्लॉक/ऊपर-नीचे की मेज |
| पीसीबी क्लैंपिंग सिस्टम |
शीर्ष clamping/साइड clamping पर पेटेंट
|
| प्रिंट हेड |
दो स्वतंत्र मोटर चालित प्रिंटर हेड
|
|
स्क्वीगी दबाव
|
0.5~10 किलोग्राम (कार्यक्रम नियंत्रण)
|
|
मुद्रण गति
|
6-200 मिमी/सेक
|
|
मुद्रण मोड
|
एक / दो बार
|
|
स्क्वीगी का प्रकार
|
रबर / स्टील स्क्वीजी ब्लेड ((कोण 45°/55°/60°)
|
|
सफाई प्रणाली
|
प्रबलित वैक्यूम अवशोषण, शुष्क, गीला, वैक्यूम तीन मोड
|
|
सीसीडी एफओवी
|
8x6 मिमी
|
| मशीन समायोजन सीमा |
X: ± 3 मिमी, Y: ± 7 मिमी, θ: ± 2°
|
| दृष्टि |
ऊपर/नीचे देखें ऑप्टिक्स संरचना/CCD/ज्यामिति पैटर्न-मैच
|
पूरी मशीन विनिर्देश
|
स्थिति सटीकता दोहराएं
|
±0.01 मिमी
|
|
मुद्रण की सटीकता
|
±0.025 मिमी
|
|
चक्र समय
|
<8 सेक
|
|
उत्पाद परिवर्तन
|
पुरानाः<3 मिनट,नयाः<5 मिनट |
|
वायु आपूर्ति
|
4 से 6 किलोग्राम/सेमी
|
| विद्युत आपूर्ति |
AC:220±10%,50/60HZ, 2.5KW
|
| नियंत्रण विधि | पीसी |
| संचालन प्रणाली |
विंडोज XP/Win7
|
|
मशीन के आयाम
|
1158 ((L) x 1362 ((W) x 1463 (H) मिमी
|
|
मशीन का वजन
|
लगभग: लगभग 1000 किलो |
विशेषताएं
1. नियंत्रण प्रणाली, टच स्क्रीन + पीएलसी नियंत्रण, स्वचालित संचालन, बड़े प्लेट झुकने से बचने को अपनाने
2अन्य मशीनों के साथ स्थिर संचार, उत्पादकता में सुधार के लिए।
3परिवहन गति समायोज्य है, उच्च स्थिरता है।
4निलंबन स्क्रैपर डिजाइन, स्क्वीगी दबाव स्वचालित रूप से संतुलित।
5एक्स, वाई, जेड, सूक्ष्म-समायोज्य प्रणाली के साथ सटीक फ्लोटिंग प्रिंटिंग टेबल।
6. स्वचालित रूप से त्रुटि को इंगित करता है और मार्गदर्शन प्रदान करता है।
7उच्च परिशुद्धता वाली मोटर: इनवर्टर ट्रांसमिशन के साथ रैखिक वर्ग ट्रैक को अपनाती है।
8नाम: आर्थिक स्वचालित ऑनलाइन पीसीबी स्क्रीन प्रिंटिंग मशीन औद्योगिक सोल्डर पेस्ट पीसीबी प्रिंटर।
