| ब्रांड नाम: | GKG |
| मॉडल संख्या: | जीएसई |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

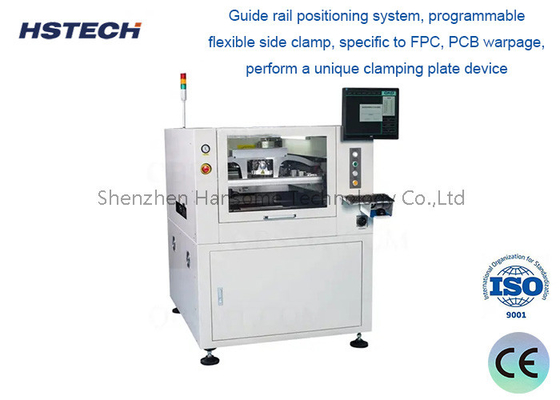

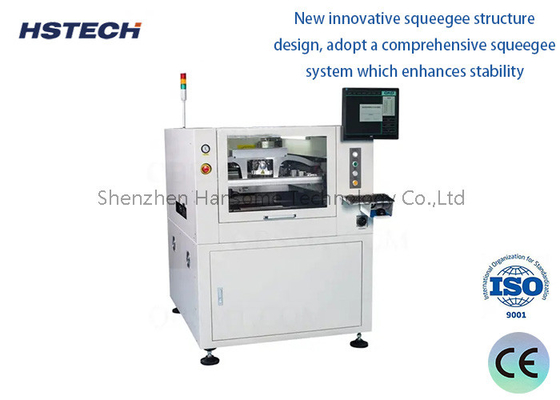

एसएमटी सोल्डर पेस्ट स्टेंसिल प्रिंटिंग मशीन चुंबकीय पिन/सपोर्ट ब्लॉक
विनिर्देश
| मॉडल | जीएसई |
| स्टेंसिल का आकार | 370x370 मिमी ((मिनट आकार) |
| 737x737 मिमी (अधिकतम आकार) | |
| 20-40 मिमी ((मोटाई) | |
| पीसीबी का अधिकतम आकार | 400x340 मिमी |
| पीसीबी का न्यूनतम आकार | 50x50 मिमी |
| पीसीबी की मोटाई | 0.4-6 मिमी |
| पीसीबी warpage | अधिकतम 1% पीसीबी विकर्ण |
| परिवहन ऊंचाई | 900±40 मिमी |
| परिवहन दिशा | L-R, R-L |
| परिवहन गति | अधिकतम 1500mm/s, समायोजित किया जा सकता है |
| परिवहन विधि | एक चरण |
| चौड़ाई समायोजन | स्वचालित |
| आई/ओ इंटरफ़ेस | SMEMA |
| पीसीबी पोजिशनिंग (समर्थन विधि) | चुंबकीय पिन/समर्थन ब्लॉक/ऊपर-नीचे की मेज |
| पीसीबी क्लैंपिंग सिस्टम |
शीर्ष clamping/साइड clamping पर पेटेंट
|
| प्रिंट हेड |
दो स्वतंत्र मोटर चालित प्रिंटर हेड
|
|
स्क्वीगी दबाव
|
0.5~10 किलोग्राम (कार्यक्रम नियंत्रण)
|
|
मुद्रण गति
|
6-200 मिमी/सेक
|
|
मुद्रण मोड
|
एक / दो बार
|
|
स्क्वीगी का प्रकार
|
रबर / स्टील स्क्वीजी ब्लेड ((कोण 45°/55°/60°)
|
|
सफाई प्रणाली
|
प्रबलित वैक्यूम अवशोषण, शुष्क, गीला, वैक्यूम तीन मोड
|
|
सीसीडी एफओवी
|
8x6 मिमी
|
| मशीन समायोजन सीमा |
X: ± 3 मिमी, Y: ± 7 मिमी, θ: ± 2°
|
| दृष्टि |
ऊपर/नीचे देखें ऑप्टिक्स संरचना/CCD/ज्यामिति पैटर्न-मैच
|
पूरी मशीन विनिर्देश
|
स्थिति सटीकता दोहराएं
|
±0.01 मिमी
|
|
मुद्रण की सटीकता
|
±0.025 मिमी
|
|
चक्र समय
|
<8 सेक
|
|
उत्पाद परिवर्तन
|
पुरानाः<3 मिनट,नयाः<5 मिनट |
|
वायु आपूर्ति
|
4 से 6 किलोग्राम/सेमी
|
| विद्युत आपूर्ति |
AC:220±10%,50/60HZ, 2.5KW
|
| नियंत्रण विधि | पीसी |
| संचालन प्रणाली |
विंडोज XP/Win7
|
|
मशीन के आयाम
|
1158 ((L) x 1362 ((W) x 1463 (H) मिमी
|
|
मशीन का वजन
|
लगभग: लगभग 1000 किलो |
विशेषताएं
1. जीकेजी समर्पित समायोजन लिफ्टिंग प्लेटफॉर्म। स्थिर और समायोजित करने में आसान, यह विभिन्न मोटाई के पीसीबी की शीर्ष पिन ऊंचाई को जल्दी से समायोजित कर सकता है।
2. सफाई प्रणाली: जीकेजी सफाई प्रणाली तीन सफाई विधियों से लैस हैः सूखी सफाई, गीली सफाई और वैक्यूम सफाई। इसे संयोजन में इस्तेमाल किया जा सकता है।यदि ग्राहकों को स्वचालित सफाई का उपयोग करने की आवश्यकता नहीं है, मैन्युअल सफाई का उपयोग भी सफाई समय को कम करने और उत्पादन दक्षता में सुधार के लिए किया जा सकता है। नई वाइपिंग प्रणाली टेम्पलेट के साथ पर्याप्त संपर्क सुनिश्चित करती है,और बढ़ी हुई वैक्यूम सक्शन प्रभावी ढंग से स्क्रीन में अवशिष्ट पेस्ट को खत्म कर सकते हैं, इस प्रकार प्रभावी स्वचालित सफाई कार्य प्राप्त करने के लिए। सीसीडी भाग सीखने प्रणाली से अलग है। जब सीसीडी काम कर रहा है, सीसीडी भाग स्वतंत्र रूप से चलता है,सर्वो मोटर पर भार को कम करना और मशीन की गति और सटीकता में सुधार करना.
