| ब्रांड नाम: | GKG |
| मॉडल संख्या: | जी9+ |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |
औद्योगिक 4.0 एमईएस प्रणाली के लिए उच्च-प्रदर्शन सॉल्डर पेस्ट मशीन
परिचय

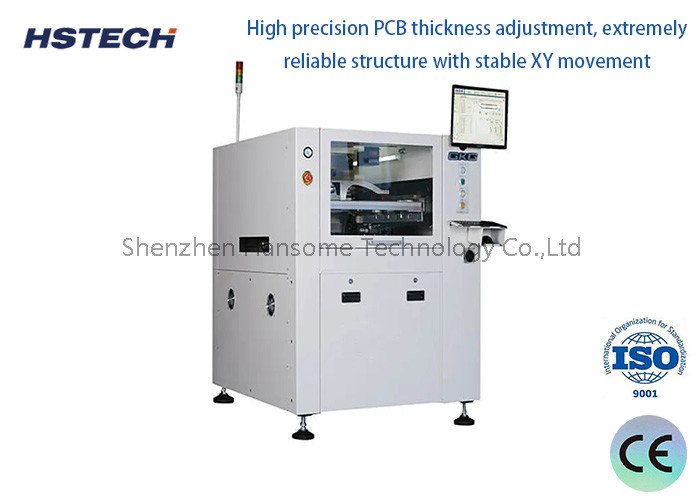

G9+ पूरी तरह से स्वचालित सॉल्डर पेस्ट प्रिंटिंग मशीन एक उच्च अंत मशीन है जो एसएमटी उच्च अंत अनुप्रयोगों के लिए है जो 03015, 0.25 अंतराल, उच्च परिशुद्धता,और उच्च गति.
विनिर्देश
| मॉडल | जी9+ |
| पीसीबी का अधिकतम आकार | 450x340 मिमी |
| पीसीबी का न्यूनतम आकार | 50x50 मिमी |
| पीसीबी की मोटाई | 0.4-6 मिमी |
| बोर्ड का अधिकतम भार | 5 किलो |
| परिवहन ऊंचाई | 900±40 मिमी |
| बोर्ड किनारे का अंतर | 2.5 मिमी |
| बोर्ड की ऊंचाई | 15 मिमी |
| परिवहन दिशा | L-R, R-L |
| परिवहन गति | अधिकतम 1500 मिमी/सेकंड, कार्यक्रम नियंत्रण |
| परिवहन विधि | एक चरण |
| चौड़ाई समायोजन | स्वचालित |
| आई/ओ इंटरफ़ेस | SMEMA |
| पीसीबी पोजिशनिंग (समर्थन विधि) | चुंबकीय पिन/समर्थन ब्लॉक/मैनुअल ऊपर-नीचे की मेज |
| पीसीबी क्लैंपिंग सिस्टम |
शीर्ष क्लैंपिंग पर पेटेंट
|
| साइड क्लैंपिंग | |
| अवशोषण कार्य | |
| प्रिंट-स्नैप-ऑफ |
0-20 मिमी
|
|
मुद्रण मोड
|
एक/दो बार
|
|
मुद्रण गति
|
10-200 मिमी/सेक
|
|
मुद्रण मोड
|
एक / दो बार
|
|
स्क्वीगी का प्रकार
|
रबर / स्टील स्क्वीजी ब्लेड ((कोण 45°/55°/60°)
|
| मुद्रण दबाव | 0.5-10 किलो |
| टेम्पलेट फ्रेम का आकार | 470*370mm~737*737mm ((20-40 मोटाई) |
|
सफाई प्रणाली
|
वर्षा प्रकार की सफाई प्रणाली के ड्रॉप
|
| प्रबलित वैक्यूम अवशोषण | |
| सूखी, गीली वैक्यूम तीन मोड | |
| आगे-पीछे की सफाई | |
|
सीसीडी एफओवी
|
10x8 मिमी
|
| विश्वासपात्र चिह्न के प्रकार | मानक विश्वस्त चिह्न का आकार |
| पैड | |
| छेद | |
| कैमरा प्रणाली | ऊपर/नीचे देखें ऑप्टिक्स संरचना |
| सीसीडी डिजिटल कैमरा | |
| ज्यामितीय पैटर्न मेल |
मशीन का प्रदर्शन
| मॉडल | जी9+ |
| दोहराने की स्थिति की सटीकता | ±12.5um@6,CPK≥2.0 |
| मुद्रण सटीकता | ±18um@6,CPK≥2.0 |
| मुद्रण चक्र का समय | <7.5 सेकंड |
| तीसरे पक्ष के परीक्षण प्रणाली ((CTQ) के आधार पर वास्तविक मिलाप पेस्ट मुद्रण स्थिति की सटीकता दोहराएं सत्यापित करें | |
पूरी मशीन विनिर्देश
|
विद्युत आपूर्ति
|
AC:220±10%,50/60HZ, 3.0KW
|
|
वायु दबाव
|
4~6 किलोग्राम/सेमी2
|
|
वायु खपत
|
लगभग 5L/मिनट
|
|
परिचालन तापमान
|
-20°C~+45°C |
|
परिचालन आर्द्रता
|
30%~60%
|
|
मशीन के आयाम(टावर प्रकाश के बिना) |
1172 ((L) x 1385 ((W) x 1530 (H) मिमी
|
|
मशीन का वजन
|
लगभग: लगभग 1000 किलो |
विशेषताएं
1. सीसीडी डिजिटल प्रणाली, नई ऑप्टिकल पथ प्रणाली, समान परिपत्र प्रकाश, समाक्षीय प्रकाश स्रोत की उच्च चमक. दो प्रकाश स्रोत प्रणालियों का उपयोग करके, चमक को अनंत चक्र में समायोजित किया जा सकता है,विभिन्न बाजार बिंदुओं (असमान अंकन बिंदुओं सहित) की पहचान करना आसान बनाना, जैसे कि टिन कोटिंग, कॉपर कोटिंग, सिल्वर कोटिंग, हॉट एयर सोल्डरिंग, एफपीसी, और विभिन्न प्रकार के पीसीबी कलर।
2. उच्च परिशुद्धता पीसीबी मोटाई समायोजन, अत्यंत विश्वसनीय संरचना, और स्थिर एक्सवाई आंदोलन। मैनुअल समायोजन आसानी से विभिन्न पीसीबी मोटाई के अनुकूल हो सकता है।
3गाइड रेल पोजिशनिंग सिस्टम, नया पैटर्न गाइड रेल बोर्ड हटाने योग्य, प्रोग्राम करने योग्य लचीला साइड क्लैंप, विशेष रूप से एफपीसी और पीसीबी विक्षोभ के लिए डिज़ाइन किया गया, एक अद्वितीय क्लैंपिंग डिवाइस निष्पादित करता है।सॉफ्टवेयर प्रोग्रामिंग के माध्यम से, पीसीबी पिकिंग को स्वचालित रूप से खिंचा और वापस ले जाया जा सकता है।
4नए और अभिनव स्क्रैपर संरचना डिजाइन एक व्यापक स्क्रैपर प्रणाली को अपनाता है, जो स्क्रैपर की स्थिरता और सेवा जीवन में सुधार करता है।
