| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एलडी390 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

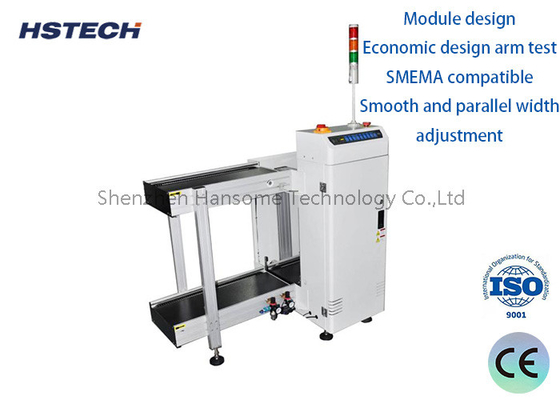

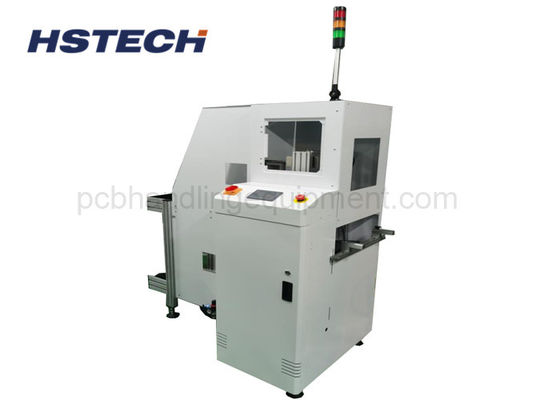

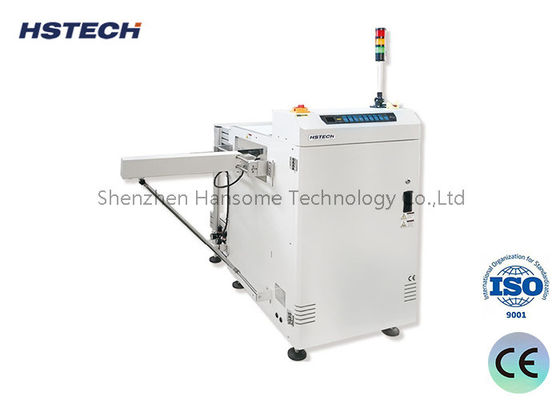

पीसीबी लोडर मशीन SS304 20M/Min SMT लाइन के लिए SMEMA के साथ 40 मिमी पिच
परिचय:
पीसीबी लोडर मशीन एक स्वचालित उपकरण है जिसका उपयोग मुख्य रूप से पीसीबी (प्रिंट सर्किट बोर्ड) उत्पादन लाइनों पर पीसीबी बोर्डों को स्वचालित रूप से लोड और अनलोड करने के लिए किया जाता है।यह उत्पादन दक्षता में सुधार और मैनुअल संचालन को कम करके इलेक्ट्रॉनिक्स विनिर्माण उद्योग में व्यापक रूप से उपयोग किया जाता है.
आवेदनः
इस इकाई का उपयोग पीसीबी को लोड करने और पीसीबी को एसएमटी उत्पादन लाइन पर ले जाने के लिए किया जाता है।
विशेषताएं:
1, संलग्न डिजाइन, धूल विरोधी, पीसीबी की अच्छी तरह से रक्षा करता है।
2, अवलोकन खिड़की, ऑपरेटर स्पष्ट रूप से कार्य प्रक्रिया देख सकते हैं।
3, स्टेनलेस स्टील मशीन शरीर, लंबे जीवनकाल के साथ स्थिर।
4, स्थिरता मजबूत डिजाइन द्वारा बढ़ाई गई है।

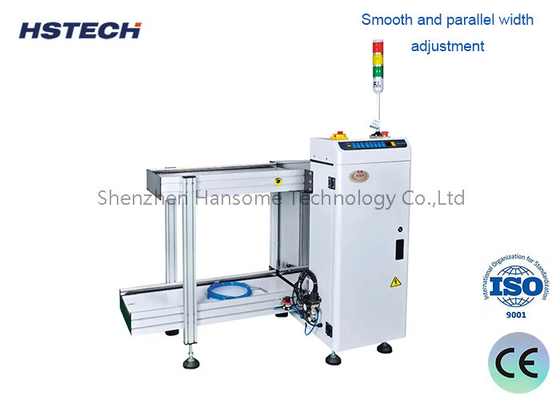

5, चिकनी और समानांतर चौड़ाई समायोजन।
6, तीन पत्रिका रैक आवेदन।
7मैगजीन रैक को सुरक्षित करने के लिए ऊपरी और निचले वायवीय क्लैंप।
8लोडिंग और अनलोडिंग के दौरान पीसीबी टूटने की कोई गारंटी नहीं है।
9,एसएमईएमए संगत।
विनिर्देशः
| उत्पाद का नाम | पीसीबी लोडर मशीन |
| परिवहन ऊंचाई | 910±30 मिमी |
| पीसीबी लोड करने का समय | लगभग 6 सेकंड |
| मैगज़ीन बदलने का समय | लगभग 30 सेकंड |
| परिवहन दिशा | L~R, या R~L |
| ऑपरेशन | फ्रंट ऑपरेशन |
| पटरियों का स्थिर पक्ष | सामने की तरफ ((या निर्दिष्ट करें) |
| विद्युत आपूर्ति | 220V,50/60Hz,±10% |
| वायु दबाव | 4-6bar |
| पीसीबी की मोटाई | न्यूनतम 0.4 मिमी |
| मैगज़ीन मात्रा | ऊपर की ओरः 1 पीसी, नीचे की ओरः 2 पीसी |
| स्वर का चयन | 1-4 ((10 मिमी पिच) |
| कन्वेयर की गति | 0.5-20M/मिनट या अनुकूलित |
| संकेत | SMEMA |
कार्यप्रवाह
लोडिंगः रोबोट पीसीबी बोर्ड को भंडारण इकाई से पकड़ता है और इसे कन्वेयर बेल्ट के माध्यम से उत्पादन उपकरण में भेजता है।
पोजिशनिंगः सेंसर यह सुनिश्चित करता है कि पीसीबी बोर्ड उत्पादन उपकरण में सटीक रूप से स्थित हो।
प्रसंस्करणः पीसीबी बोर्ड को उत्पादन उपकरण में प्रसंस्करण किया जाता है।
अनलोडिंगः प्रसंस्करण के बाद, रोबोट पीसीबी बोर्ड को भंडारण इकाई या अगली प्रक्रिया में वापस ले जाता है।
लाभ
दक्षता में सुधारः स्वचालित संचालन से मैन्युअल हस्तक्षेप कम होता है और उत्पादन दक्षता में सुधार होता है।
त्रुटियों को कम करें: स्वचालित प्रणाली मानव संचालन त्रुटियों को कम करती है।
परिशुद्धता में सुधारः उत्पादन उपकरण में पीसीबी बोर्ड की सटीक स्थिति सुनिश्चित करें।
लागत कम करें: लंबे समय तक उपयोग करने से श्रम लागत कम हो सकती है।
अनुप्रयोग क्षेत्र
इलेक्ट्रॉनिक विनिर्माण: पीसीबी बोर्डों के उत्पादन और संयोजन के लिए प्रयोग किया जाता है।
ऑटोमोटिव इलेक्ट्रॉनिक्स: ऑटोमोटिव इलेक्ट्रॉनिक नियंत्रण इकाइयों के निर्माण के लिए प्रयोग किया जाता है।
उपभोक्ता इलेक्ट्रॉनिक्स: स्मार्टफोन और टैबलेट जैसे उपकरणों के पीसीबी उत्पादन के लिए उपयोग किया जाता है।
