| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-पीवाईजे250 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |
SMEMA संगत टच स्क्रीन पीसीबी शटल कन्वेयर के साथ
परिचय
पीसीबी शटल कन्वेयर एक स्वचालित कन्वेयर उपकरण है जिसका उपयोग पीसीबी (प्रिंट सर्किट बोर्ड) निर्माण और असेंबली के लिए किया जाता है।यह मुख्य रूप से उत्पादन लाइन में विभिन्न स्टेशनों के बीच कुशलतापूर्वक और सटीक रूप से पीसीबी बोर्ड स्थानांतरित करने के लिए प्रयोग किया जाता हैइसका उपयोग आमतौर पर एसएमटी (सतह माउंट तकनीक) उत्पादन लाइनों, परीक्षण उपकरण, रिफ्लो ओवन और अन्य लिंक में उत्पादन दक्षता में सुधार और मैनुअल हस्तक्षेप को कम करने के लिए किया जाता है।
आवेदनः
इस इकाई का उपयोग पीसीबी प्रवाह को विभिन्न चैनलों में, 2 लाइन से 1 लाइन में, या 1 लाइन से 2 लाइनों में पुनर्निर्देशित करने के लिए किया जाता है।

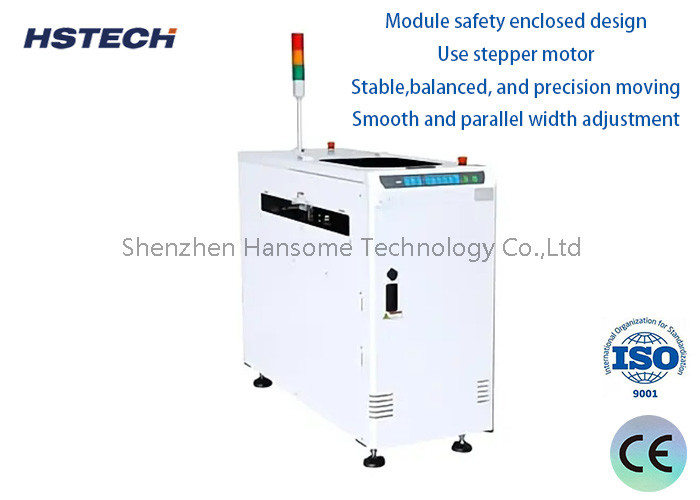

विशेषताएं:
1मॉड्यूल सुरक्षा संलग्न डिजाइन.
2स्टेपर मोटर का प्रयोग करें।
3स्थिर, संतुलित और सटीक गति।
4. चिकनी और समानांतर चौड़ाई समायोजन.
5पीसीबी परिवहन दिशा ग्राहक की आवश्यकता का पालन करती है।
6टच स्क्रीन कंट्रोल पैनल।
8.एसएमईएमए संगत.
तकनीकी विवरण:
| कार्य | इस इकाई का उपयोग पीसीबी प्रवाह को विभिन्न चैनलों में, 2 लाइन से 1 लाइन में, या 1 लाइन से 2 लाइनों में पुनर्निर्देशित करने के लिए किया जाता है। |
| मॉडल | HS-PYJ250 |
| परिवहन ऊंचाई | 910±20 मिमी |
| अनुवाद की दूरी | मानक 2200mm ((1 ~ 4th रेल) या अनुकूलित |
| अनुवाद का समय | अनुकूलित |
| अनुवाद विधि | स्टेपर मोटर + कन्वेयर बेल्ट |
| रेल स्थिर | पहली और चौथी रेल स्थिर |
| उपयुक्त पीसीबी आकार | 50*50~400*250 मिमी |
| स्थानांतरण दिशा | एल-आर, या आर-एल |
| पीसीबी हस्तांतरण मोड | 2 में 1 बाहर, 1 में 2 बाहर, या 2 में 2 बाहर. |
| वायु दबाव | 4-6bar |
| पीसीबी की मोटाई | न्यूनतम 0.4 मिमी |
| मशीन का आयाम | 600*2600*1200 मिमी |
| संकेत | SMEMA |
मशीन ड्राइंग:

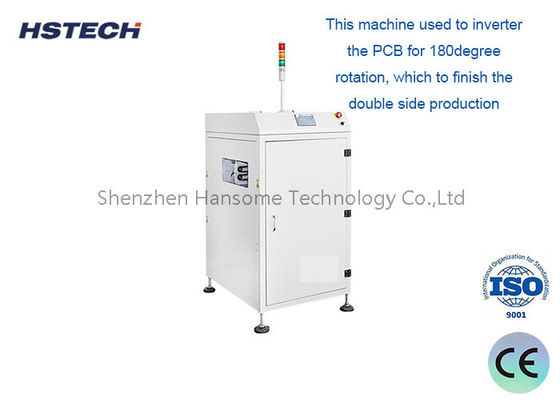

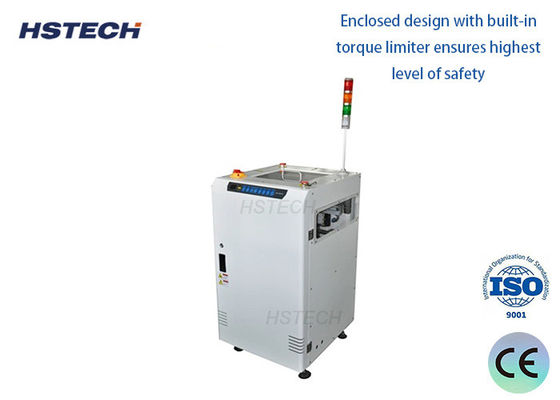

उत्पाद का विवरणः
पैकिंगः
