| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | आरएम-F550 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 20 सेट प्रति माह |

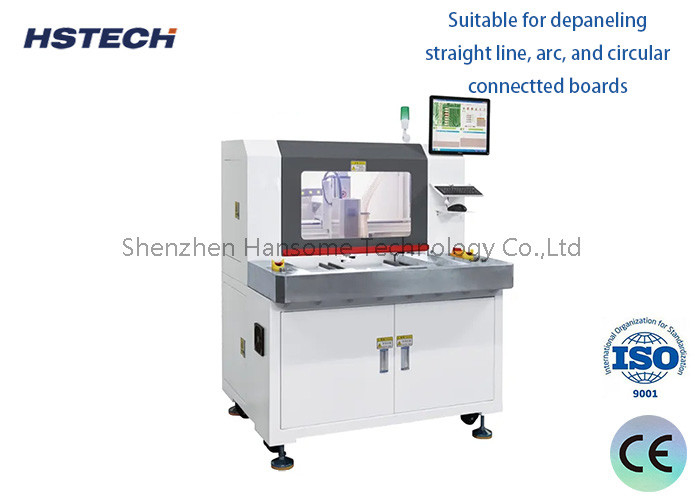

4 Aixs ऑफलाइन डुअल प्लेटफार्म विंडोज सिस्टम कंट्रोल पीसीबी राउटर मशीन
मशीन का परिचय
यह मशीन RM-F550 एक नव विकसित राउटर मशीन है। इसका उपयोग एक पूरे प्रिंटेड सर्किट बोर्ड असेंबली (PCBA) को व्यक्तिगत PCBa बोर्डों में डेनलिंग करने के लिए किया जाता है।मशीन काम सटीकता सुनिश्चित करने के लिए एक बहुत ही स्थिर मंच को अपनाने, कार्य मंच का आकार 300*350 मिमी है।
इसमें 400*600 मिमी का बड़ा प्लेटफार्म विकल्प है। यह मशीन तेजी से और सटीक ऑनलाइन प्रोग्रामिंग के लिए उपयोगकर्ता के अनुकूल "विजुअल" प्रोग्रामिंग प्रदान करती है।
मुख्य विशेषताएं
1, उच्च परिशुद्धता रैखिक गाइड, नियंत्रण कार्ड और सर्वो मोटर का उपयोग करके ग्राहकों को उच्च प्रदर्शन, उच्च स्थिर और सुरक्षा औद्योगिक उपकरण प्रदान करते हैं।
2, उच्च संकल्प सीसीडी विकुअल संरेखण पर 4 अक्ष गति नियंत्रण बेस, उत्पादन को अधिक कुशल बनाने के लिए डबल मंच का उपयोग करें।
3, जर्मनी ब्रांड रूटिंग धुरी, गति 40000 ~ 60000rpm पर।
4, ताइवान Hiwin ब्रांड गाइड, सुनिश्चित करें कि चल प्रणाली सटीकता और चिकनी है।
5उपकरण के जीवन की निगरानी करना। काटने वाला एक निश्चित दूरी काटने के बाद, यह स्वचालित रूप से एक और अनकट ब्लेड की स्थिति में बढ़ेगा और गिर जाएगा।
6, सीधी रेखा, आर्क और परिपत्र से जुड़े बोर्डों को डेमनलिंग के लिए उपयुक्त है।
7, पीसीबी सब्सट्रेट को प्रतीक्षा समय को कम करने और उत्पादन बढ़ाने के लिए दो-चरण निरंतर स्लाइडिंग प्रसंस्करण द्वारा रखा जाता है।
विसर्जन
| मॉडल | RM-F328 | ||
| संरचना | सिंगल स्पिंडल, डबल प्लेटफार्म | ||
| काटने की कार्यक्षमता | 300*350 मिमी | ||
| काटने के प्रकार | सीधी रेखा, चाप, गोल | ||
| चलती गति | एक्स/वाई अक्ष 1000 मिमी/सेकंड,जेड अक्ष 500 मिमी/सेकंड | ||
| धूल एकत्र करने की विधि | ऊपरी संग्रह | ||
| स्पिंडल | 40000~60000 आरपीएम | ||
| रूटिंग स्पिंडल | अधिकतम 60000rpm | ||
| काटने की गति | 1-100mm/s समायोजन | ||
| काटने की सटीकता | ±0.03 मिमी | ||
| पुनरावृत्ति सटीकता | ±0.01 मिमी | ||
| प्रोग्रामिंग | रंगीन सीसीडी | ||
| बाहरी कनेक्शन | यूएसबी | ||
| राउटर किट | पीस काटनेवाला,φ0.8~φ3.0 बाएं मोड़,शैंक वोल्फ़ास्टेन स्टील | ||
| विद्युत आपूर्ति | 380V | ||
| मशीन की शक्ति | 2000W | ||
| धूल कलेक्टर का आकार | 600*470*730 मिमी | ||
| धूल संकलक शक्ति | 2.2Kw,380V | ||
| धूल संकलक हवा का दबाव | 4-6 किलोग्राम/सेमी3 | ||
| सुरक्षा द्वार | मैनुअल दरवाजा | ||
| त्रुटि अलार्म | हाँ | ||
| कार्यक्रम पद्धति | स्व-प्रोग्रामिंग, कीबोर्ड और माउस द्वारा नियंत्रित कैमरा | ||
लाभ
1औद्योगिक उपकरणों के लिए उच्च प्रदर्शन, उच्च सुरक्षा, उच्च स्थिरता के साथ ग्राहक प्रदान करना (उच्च परिशुद्धता एकीकृत गति नियंत्रण कार्ड, आयात मोटर, सटीक रेल) ।उच्च गति उच्च परिभाषा सीसीडी विजुअल सुधार की विन्यास के आधार पर चार अक्ष गति नियंत्रण.ऑब्जेक्ट्स के प्रसंस्करण को बदलने के तरीके के रूप में डबल-बिट प्लेटफॉर्म का उपयोग करना,काम के समय की बर्बादी में महत्वपूर्ण कमी,अधिकतम क्षमता।
2. आयात धुरी, गति 20000r-40000r, 4-तरफा इन्वर्टर, ताकि प्रसंस्करण बिंदु अधिक चिकनी, अधिक कुशल हो।
3.आयातित स्लाइड,अधिक टिकाऊ,उच्च परिशुद्धता प्रसंस्करण लागत सुनिश्चित करने के लिए.उपयोगकर्ता के अनुकूल खेल संरचना तेजी से प्रोग्रामिंग के साथ लाइन समय को बदलने के लिए आसान एकल चरण,मल्टी-पॉइंट सिमुलेशन प्रदान करने के लिए,एकल बिंदु प्रसंस्करण,संपूर्ण प्रसंस्करण,प्रसंस्करण के विभिन्न तरीकों का स्वचालित प्रसंस्करण।

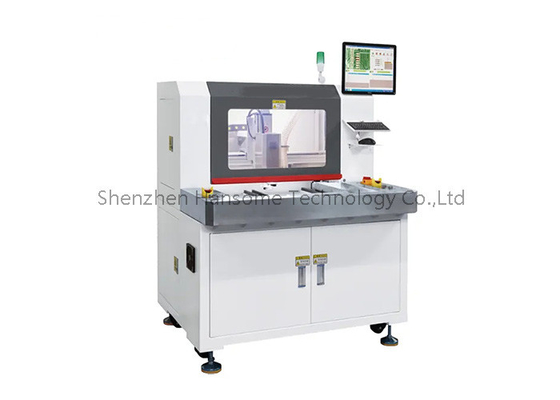

मशीन का विवरण
