| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एसजेड350 |
| एमओक्यू: | 1SET |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 200 सेट |

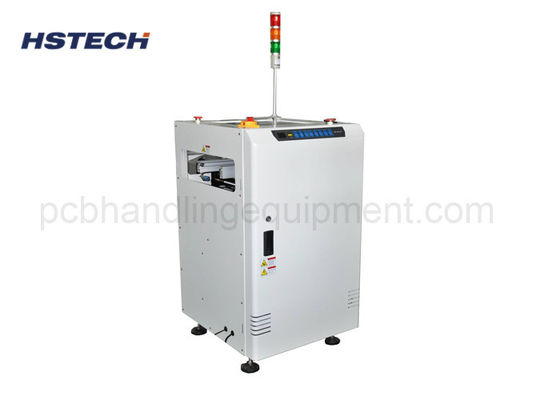

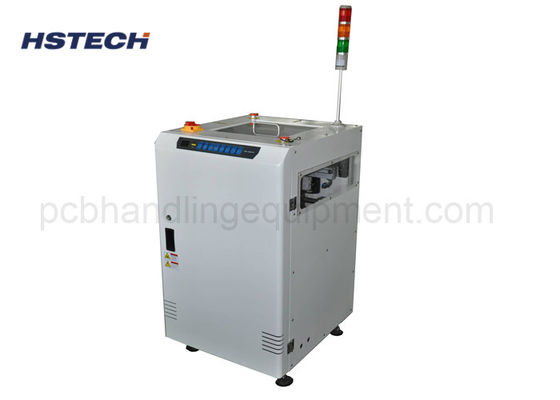

एसएमटी प्रवाह दिशा परिवर्तन 3 रंग टॉवर प्रकाश 90 180 डिग्री पीसीबी घुमावदार कन्वेयर
परिचय:
एपीसीबी टर्न कन्वेयरएक विशेष प्रकार का कन्वेयर सिस्टम है जिसका उपयोग इलेक्ट्रॉनिक्स विनिर्माण में विभिन्न असेंबली प्रक्रियाओं के माध्यम से मुद्रित सर्किट बोर्ड (पीसीबी) के आंदोलन को सुविधाजनक बनाने के लिए किया जाता है।एक बारी कन्वेयर की परिभाषित विशेषता पीसीबी प्रवाह की दिशा बदलने की क्षमता है, जो उत्पादन लाइनों में स्थान और कार्यप्रवाह को अनुकूलित करने के लिए आवश्यक है।
विशेषताएं:
1. अंतर्निहित टोक़ सीमितकर्ता के साथ संलग्न डिजाइन उच्च स्तर सुनिश्चित
सुरक्षा की।
2. शीर्ष सुरक्षित कवर के दौरान हार्डवेयर के लिए प्रत्येक पहुँच के लिए खोला जा सकता है
रखरखाव।
3. दोस्ताना नियंत्रण बटन का प्रयोग करें.
4सुचारू और सटीक घूर्णन।
5कन्वेयर के बीच अंतर को कम से कम करें।
6पीसीबी यातायात प्रवाह को अनुकूलित किया जा सकता है।
7. चिकनी और समानांतर चौड़ाई समायोजन ((लीड पेंच) ।
8.एसएमईएमए संगत.
विनिर्देशः
| कार्य | इस इकाई का उपयोग उत्पादन लाइन पर पीसीबी प्रवाह की दिशा को पुनर्निर्देशित करने के लिए किया जाता है ((90 डिग्री, 180 डिग्री, या 270 डिग्री) |
| परिवहन ऊंचाई | 910±20 मिमी |
| परिवहन दिशा | L~R, या R~L |
| चक्र समय | लगभग 5 सेकंड |
| पटरियों का स्थिर पक्ष | सामने की ओर |
| विद्युत आपूर्ति | AC100-230V,50/60Hz,एक चरण |
| वायु दबाव | 4-6bar |
| वायु खपत | अधिकतम 10L/मिनट |
| पीसीबी की मोटाई | न्यूनतम 0.4 मिमी |
| संकेत | SMEMA |
| मॉडल | HS-SZ350 | HS-SZ460 |
| कुशल पीसीबी लंबाई | 50*50~450*350 मिमी | 50*50~550*460 मिमी |
| मशीन का आयाम | 700 * 750 * 1200 मिमी | 840*890*1200 मिमी |
| वजन | 150 किलो | 180 किलो |
पीसीबी असेंबली लाइन:
गुणवत्ता नियंत्रण:
अंतरिक्ष अनुकूलन:
सामग्री से निपटना:
उत्पाद का विवरणः
