| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एफएस5331आर |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 200 पीसी |

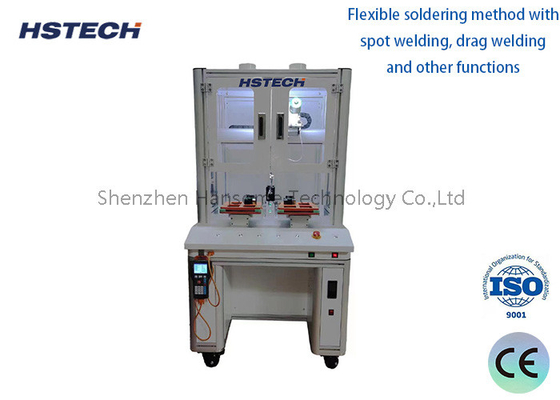

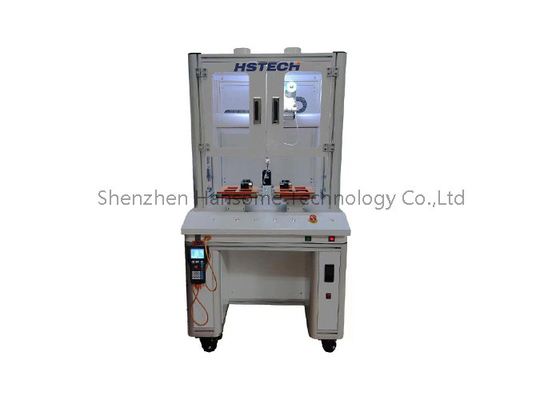

स्वचालित टांका लगाने वाले रोबोट, डबल प्लेटफॉर्म, उच्च परिशुद्धता, टिकाऊ संरचना
परिचय
यह मॉडल स्वचालित टांका लगाने वाली मशीन फर्श स्टैंडिंग मॉडल टांका लगाने वाले रोबोट है, जो डेस्कटॉप टांका लगाने वाली मशीन से अलग है, यह एक अधिक सुविधाजनक और लचीला टांका लगाने वाला रोबोट है। यह मशीन 5 एक्सिस वर्किंग सिस्टम को अपनाती है, जिसमें डबल सोल्डरिंग प्लेटफॉर्म, सिंगल टांका लगाने वाले लोहे/टिप के साथ
MORVING रेंज 500x300x300x100 मिमी। कई प्रकार के पीसीबीए वेल्डिंग के लिए उपयुक्त मशीन, एयूटोमैटिक टांका लगाने वाले रोबोट काम की दक्षता में सुधार और वेल्डिंग गुणवत्ता में सुधार करने के लिए मैनुअल वेल्डिंग को बदलते हैं।
विशेषताएँ
1, टिकाऊ धातु संरचना मशीन बॉडी, फ्लोर स्टैंडिंग मॉडल, डबल प्लेटफॉर्म ऑपरेशन।
2,5 अक्ष काम कर रहे हैं, आर रोटेशन अक्ष के साथ।
3, 500*300*300 मिमी यात्रा दूरी, यात्रा सीमा को ग्राहक की आवश्यकता के तहत अनुकूलित किया जा सकता है।
4, सिंगल सोल्डरिंग आयरन द मूविंग रेंज में कई विकल्प हैं, जो उत्पाद आयाम पर निर्भर करता है, यह भी डबल या ट्रिपल डबल टांका लगाने वाले विडंबना को अनुकूलित कर सकता है।
5, कई वेल्डिंग विधि, बिंदु वेल्डिंग, ड्रैग वेल्डिंग और अन्य कार्यों का समर्थन करें।
6,पैंडेंट प्रोग्रामिंग सिखाएं, मैनुअल सेटिंग सभी वेल्डिंग पॉइंट्स, सीएडी ड्राइंग आयात का भी समर्थन करें।
7, उच्च गुणवत्ता वाले ताइवान HIWIN ब्रांड रैखिक गाइड का उपयोग करते हुए, चलती परिशुद्धता सुनिश्चित करें।
8, मशीन स्टेपर मोटर और टाइमिंग बेल्ट कंट्रोल को अपनाती है।
विनिर्देश
| नमूना | HS-S5331R | HS-S6331R | |
| वोल्टेज | AC110V/220V, 50/60Hz | ||
| X/y1/y2/z वर्किंग रेंज | 500*300*300*100 मिमी | 600*300*300*100 मिमी | |
| आर अक्ष | 360degree | ||
| X/y/z चलती गति | अधिकतम 300 मिमी/एस | ||
| संचालित तंत्र | स्टेपर मोटर, टाइमिंग बेल्ट | ||
| रेखीय मार्गदर्शिका | ताइवान ब्रांड हाई प्रीकिसन गाइड | ||
| सटीकता दोहराएं | ± 0.02 मिमी | ||
| कार्यक्रमों की | रोबोट नियंत्रक यंत्र | ||
| नियंत्रण प्रणाली | नियंत्रण मंडल | ||
| प्रोग्राम भंडारण |
यह प्रसंस्करण डेटा के एक हजार सेट और एक एकल को संग्रहीत कर सकता है
प्रसंस्करण फ़ाइल 3M स्टोरेज स्पेस तक कब्जा कर सकती है
(पांच हजार प्रसंस्करण बिंदु)
|
||
| फ़ाइल संग्रहण स्थान |
हैंडहेल्ड बॉक्स 256 मीटर, ऑफ़लाइन कार्ड 32 मीटर, सिंगल प्रोसेसिंग फाइल अप
3 एम भंडारण स्थान (100,000 प्रसंस्करण बिंदु)
|
||
| दस्तावेज़ समर्थन | पाजी | ||
| लोहे की सफाई | हवा की सफाई/वायवीय | ||
| बाह्य इंटरफ़ेस | USB+RS232 | ||
| टांका लगाने की विधि | प्वाइंट/ड्रैग सोल्डरिंग | ||
| वज़न | 65किलोभास | 70 किग्रा | |
| मशीन आयाम |
715*585*800 मिमी |
815*685*800 मिमी | |
मुख्य मशीन विन्यास
1, डबल सोल्डरिंग आयरन, डबल वाई वर्किंग प्लेटफॉर्म
2, हैंडहेल्ड सिखाओ पेंडेंट प्रोग्रामर
3, हीटिंग कंट्रोलर
4, टूटी हुई टिन नियंत्रक
5, सोल्डर पेन असेंबली
6, वेल्डिंग टिप
7, टिन आउट घटक
8, सफाई बॉक्स
मशीन विवरण
1. हैन्डहेल्ड प्रोग्रामर
हैंडहेल्ड प्रोग्रामर लचीले ढंग से पैरामीटर सेट कर सकता है, और बचत करने के बाद, इसे किसी भी समय बुलाया जा सकता है। फ़ंक्शन पूर्ण हैं, सीखने और समझने में आसान हैं, और एक एकल प्रसंस्करण फ़ाइल को संग्रहीत करना 3M (100000 प्रसंस्करण बिंदुओं को संग्रहीत कर सकता है) लेता है।
2. एयरक्राफ्ट एल्यूमीनियम धड़
शरीर एल्यूमीनियम मिश्र धातु सामग्री से बना है, जो कम शोर के साथ लगातार और सुचारू रूप से चलता है। सतह को विशेष रूप से आसान सफाई के लिए इलाज किया जाता है।
3.360 डिग्री रोटरी सोल्डरिंग
मिलाप जोड़ पूर्ण और समान हैं, और उत्पाद की गुणवत्ता में सुधार किया जाता है। लूटी हेड को उत्पाद के अनुसार अनुकूलित किया जा सकता है, मजबूत टांका लगाने की क्षमता के साथ।
4. किसी सोल्डरिंग प्रक्षेपवक्र
ड्राइंग पॉइंट्स, लाइन्स, सरफेस, आर्क्स, और विभिन्न अनियमित वक्रों को लगातार बिना किसी रुकावट के, किसी भी 3 डी नॉन प्लानर प्रक्षेपवक्र पथ को प्राप्त करने में सक्षम।
