| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-यूडी330 |
| एमओक्यू: | 1SET |
| कीमत: | negotiable |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 200 सेट |

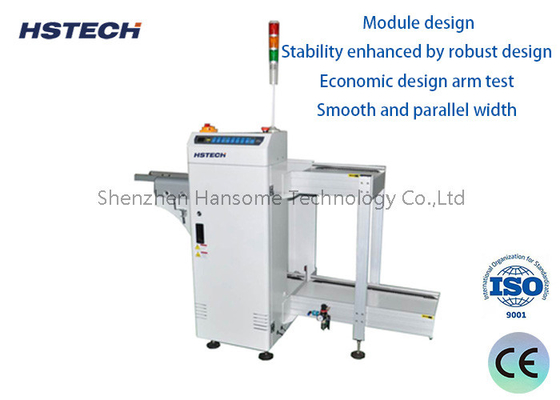

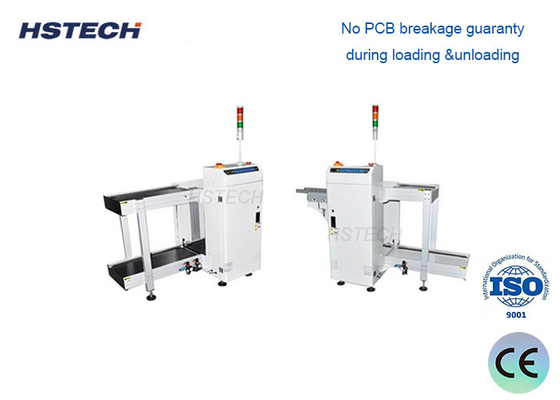

330 मिमी चौड़ाई एलईडी बटन/टच स्क्रीन कंट्रोल पीसीबी अनलोडर 3 मैगज़ीन के साथ, मित्सुबिशी पीएलसी, जेडडी मोटर संचालित
आवेदन
इस पीसीबी अनलोडिंग मशीन का उपयोग एसएमटी उत्पादन लाइन के अंत में किया जाता है, इसका उपयोग पीसीबी को पत्रिकाओं में इकट्ठा करने के लिए किया जाता है।
विशेषताएं
1मित्सुबिशी पीएलसी
2. ZD मोटर ड्राइव.
3मोटी कंडायर बेल्ट।
4. 3 उपकरण बदलने वाले पत्रिका, 1 पत्रिका शीर्ष पक्ष पर, और 2 पत्रिका बटन पक्ष पर.
5एलईडी बटन नियंत्रण मोड 3 एलओआर प्रकाश प्रदर्शन के साथ।
6स्टेनलेस स्टील और एल्यूमीनियम प्रोफाइल की मशीन संरचना स्थिर और रखरखाव में आसान है।
7चौड़ाई को मैनुअल क्रैंक से समानांतर और सुचारू रूप से समायोजित करें।
8. सटीक थ्रस्टर पत्रिका पर मुद्रित सर्किट बोर्ड धक्का देता है
9ऊपरी और निचले वायवीय फिटिंग्स मैगज़ीन धारक को तय करते हैं।
10. SMEMA संगतता.
विनिर्देश
| कार्य | इस इकाई का उपयोग पीसीबी को उतारने के लिए किया जाता है। |
| परिवहन ऊंचाई | 910±30 मिमी |
| पीसीबी लोड करने का समय | लगभग 6 सेकंड |
| समय के साथ पत्रिका परिवर्तन | लगभग 30 सेकंड |
| परिवहन दिशा | L~R, या R~L |
| ऑपरेशन | फ्रंट ऑपरेशन |
| पटरियों का स्थिर पक्ष | सामने की तरफ ((या निर्दिष्ट करें) |
| विद्युत आपूर्ति | 220V,50/60Hz,±10% |
| वायु दबाव | 4-6bar |
| पीसीबी की मोटाई | न्यूनतम 0.4 मिमी |
| मैगज़ीन मात्रा | ऊपर की ओरः 1 पीसी, नीचे की ओरः 2 पीसी |
| कन्वेयर की गति | 0.5-20M/मिनट या अनुकूलित |
| स्वर का चयन | 1-4 ((10 मिमी पिच) |
| संकेत | SMEMA |
| मॉडल | HS-UD250 | HS-UD330 | HS-UD390 | HS-UD460 |
| कुशल पीसीबी लंबाई | 50*50~350*250 मिमी | 50*50~455*330 मिमी | 50*50~530*390 मिमी | 50*50~530*460 मिमी |
| मशीन का आयाम | 1900*800*1200 मिमी | 2320*880*1200 मिमी | 2620*940*1200 मिमी | 2620*1080*1200 मिमी |
| पत्रिका का आकार | 355*320*563 मिमी | 460*400*563 मिमी | 535*460*570 मिमी | 535*530*570 मिमी |
| वजन | 140 किलो | 220 किलो | 280 किलो | 320 किलो |
