| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एलडी390 |
| एमओक्यू: | 1SET |
| कीमत: | negotiable |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 200 सेट |

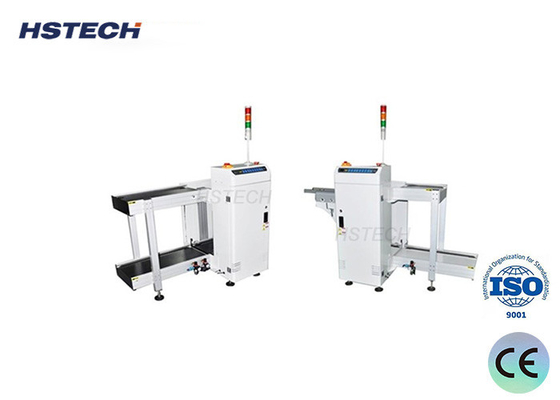

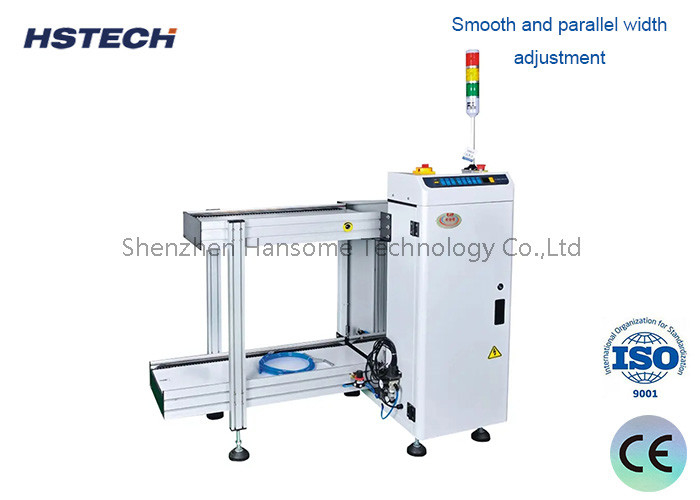

पीसीबी लोडर 0.4 मिमी न्यूनतम मोटाई और 4-6 बार वायु दबाव के साथ
मशीन का परिचय
इस उपकरण का उपयोग एसएमटी लाइन में पीसीबी लोडिंग के संचालन के लिए किया जाता है।
विशेषताएं
1ठोस और स्थिर डिजाइन।
2पीएलसी नियंत्रण प्रणाली।
3प्रकाश स्पर्श एलईडी झिल्ली स्विच या स्पर्श स्क्रीन नियंत्रण कक्ष।
4विकल्प उपलब्ध हैं।
5. पत्रिका रैक को सुरक्षित करने के लिए ऊपर और नीचे वायवीय क्लैंप।
6बोर्ड को क्षति से बचाने के लिए धक्का देने वालों पर दबाव विनियमित।
7. स्व-निदान त्रुटि कोड प्रदर्शन.
8. एसएमईएमए संगत.
विनिर्देश
| मॉडल | HS-LD390 |
| उत्पाद का नाम | पीसीबी लोडर |
| परिवहन ऊंचाई | 920±20 मिमी |
| पीसीबी लोड करने का समय | लगभग 6 सेकंड |
| मैगज़ीन बदलने का समय | लगभग 30 सेकंड |
| परिवहन दिशा | L~R, या R~L |
| ऑपरेशन | फ्रंट ऑपरेशन |
| पटरियों का स्थिर पक्ष | सामने की तरफ ((या निर्दिष्ट करें) |
| विद्युत आपूर्ति | 220V,50/60Hz,±10% |
| वायु दबाव | 4-6bar |
| पीसीबी की मोटाई | न्यूनतम 0.4 मिमी |
| मैगज़ीन मात्रा | ऊपर की ओरः 1 पीसी, नीचे की ओरः 2 पीसी |
| स्वर का चयन | 1-4 ((10 मिमी पिच) |
| कन्वेयर की गति | 0.5-20M/मिनट या अनुकूलित |
| संकेत | SMEMA |
मॉडल का चयन
| मॉडल | HS-LD250 | HS-LD330 | HS-LD390 | HS-LD460 |
| कुशल पीसीबी लंबाई | 50*50~350*250 मिमी | 50*50~455*330 मिमी | 50*50~530*390 मिमी | 50*50~530*460 मिमी |
| मशीन का आकार | 1400*800*1200 मिमी | 1650*880*1200 मिमी | 1800*940*1200 मिमी | 1800*1010*1200 मिमी |
| पत्रिका का आकार | 355*320*563 मिमी | 460*400*563 मिमी | 535*460*570 मिमी | 535*530*570 मिमी |
| वजन | 140 किलो | 180 किलो | 220 किलो | 260 किलो |
मशीन का विवरण
1पीसीबी धक्का उपकरण
स्वचालित रूप से पीसीबी को अगली कनेक्टेड मशीन में ले जाएं।
2नियंत्रण कक्ष
बटन और टचस्क्रीन उपलब्ध हैं।
3.सिग्नल लाइनें
अन्य उपकरणों के साथ मानक सिग्नल ऑनलाइन कनेक्शन।
4. लिफ्टिंग स्क्रू
मिश्र धातु स्टील लिफ्टिंग बॉल स्क्रू प्रतिरोध को कम करें।
5सिलेंडर पीसीबी पत्रिका को कसकर क्लैंप करता है
प्रभावी सिलेंडर धक्का-डिजाइन पीसीबी के लिए कोई टूटने सुनिश्चित करें।
आवेदन
यह मशीन एक पीसीबी लोडिंग मशीन है, इसका उपयोग एसएमटी उत्पादन लाइन की शुरुआत में किया जाता है, मशीन पीसीबी को पत्रिका रैक से धक्का देती है और उत्पादन लाइन की डाउनस्ट्रीम मशीन तक ले जाती है।
