| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एलडी330 |
| एमओक्यू: | 1SET |
| कीमत: | negotiable |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 200 सेट |

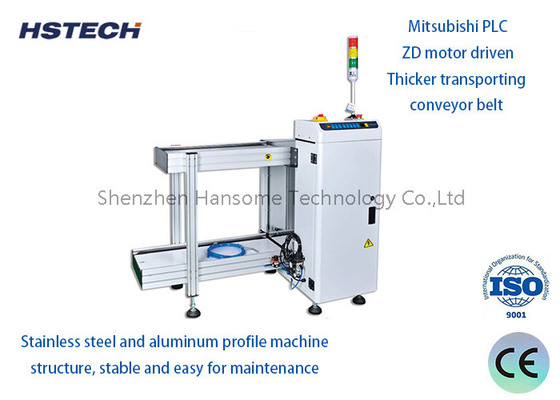

स्थिर स्टेनलेस स्टील संरचना के साथ एसएमटी उत्पादन लाइन के लिए सीई प्रमाणित पीसीबी लोडर
इस उपकरण का उपयोग एसएमटी लाइन में पीसीबी लोडिंग के संचालन के लिए किया जाता है।
विशेषताएं
1.4 पीसीबी चौड़ाई विकल्प, 250 मिमी/330 मिमी/390 मिमी/460 मिमी.

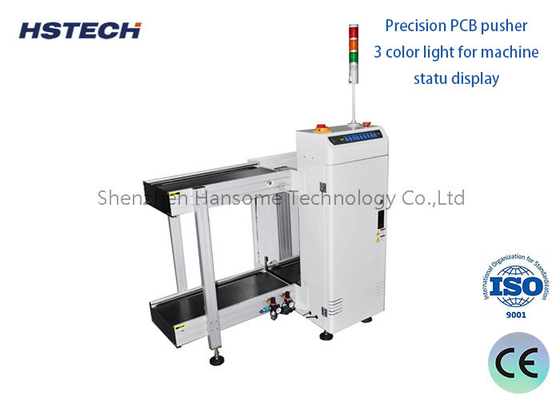

2सटीक पीसीबी धक्का छड़ी।
3.3 मशीन की स्थिति प्रदर्शित करने के लिए प्रयुक्त रंगीन रोशनी।
4मानक काम 3 पत्रिकाओं के साथ, शीर्ष 1 पत्रिका, निचले 2 पत्रिकाओं के साथ।
5मानक एलईडी बटन नियंत्रण, वैकल्पिक टच स्क्रीन नियंत्रण।
6स्थिर स्टेनलेस स्टील संरचना।
7समानांतर चौड़ाई समायोजन
8लोडिंग प्रक्रिया के दौरान पीसीबी क्षति की कोई गारंटी नहीं।
9सीई प्रमाणन, यूरोपीय बाजार के लिए लागू।
विनिर्देश
| मॉडल | HS-LD330 |
| उत्पाद का नाम | पीसीबी पत्रिका लोडर |
| परिवहन ऊंचाई | 920±20 मिमी |
| पीसीबी लोड करने का समय | लगभग 6 सेकंड |
| मैगज़ीन बदलने का समय | लगभग 30 सेकंड |
| परिवहन दिशा | L~R, या R~L |
| ऑपरेशन | फ्रंट ऑपरेशन |
| पटरियों का स्थिर पक्ष | सामने की तरफ ((या निर्दिष्ट करें) |
| विद्युत आपूर्ति | 220V,50/60Hz,±10% |
| वायु दबाव | 4-6bar |
| पीसीबी की मोटाई | न्यूनतम 0.4 मिमी |
| मैगज़ीन मात्रा | ऊपर की ओरः 1 पीसी, नीचे की ओरः 2 पीसी |
| स्वर का चयन | 1-4 ((10 मिमी पिच) |
| कन्वेयर की गति | 0.5-20M/मिनट या अनुकूलित |
| संकेत | SMEMA |
मॉडल का चयन
| मॉडल | HS-LD250 | HS-LD330 | HS-LD390 | HS-LD460 |
| कुशल पीसीबी लंबाई | 50*50~350*250 मिमी | 50*50~455*330 मिमी | 50*50~530*390 मिमी | 50*50~530*460 मिमी |
| मशीन का आकार | 1400*800*1200 मिमी | 1650*880*1200 मिमी | 1800*940*1200 मिमी | 1800*1010*1200 मिमी |
| पत्रिका का आकार | 355*320*563 मिमी | 460*400*563 मिमी | 535*460*570 मिमी | 535*530*570 मिमी |
| वजन | 140 किलो | 180 किलो | 220 किलो | 260 किलो |
आवेदन
यह मशीन एक पीसीबी लोडिंग मशीन है, इसका उपयोग एसएमटी उत्पादन लाइन की शुरुआत में किया जाता है, मशीन पीसीबी को पत्रिका रैक से धक्का देती है और उत्पादन लाइन की डाउनस्ट्रीम मशीन तक ले जाती है।
