| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एसटी400 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

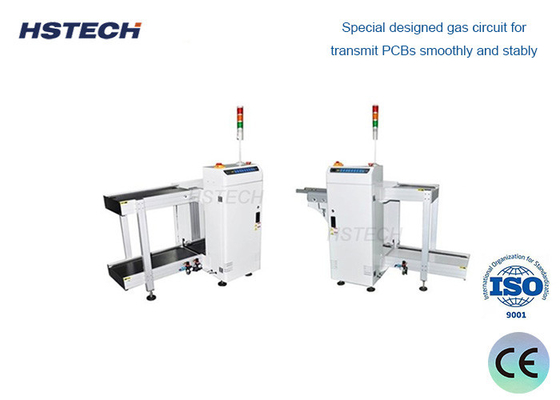

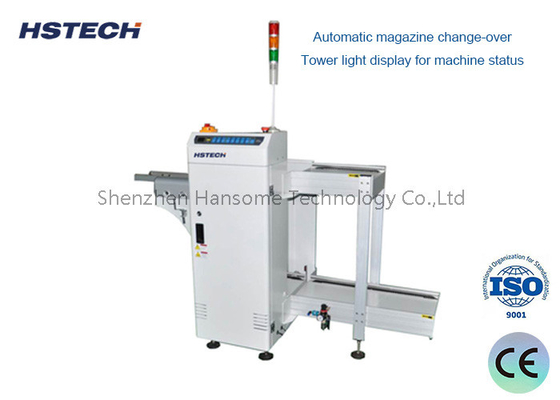

एसएमईएमए सिग्नल कनेक्शन के साथ सुरक्षित और उत्पादन प्रक्रिया के लिए ईएसडी ट्रांसपोर्टिंग बेल्ट पीसीबी अनलोडर
आवेदन
यह मशीन लेजर मार्किंग के बाद एसएमटी उत्पादन लाइन से नंगे पीसीबी को उतारने/संग्रह करने के लिए उपयोग की जाती है।
विशेषताएं
1पैनसोनिक पीएलसी प्रोग्राम नियंत्रण।
2पारंपरिक और सरल एलईडी बटन नियंत्रण।
3, एसएमईएमए सिग्नल कनेक्शन।
4, मैनुअल पीसीबी मोटाई समायोजन।
5पीसीबी चौड़ाई समायोजन।
6, एलईडी प्रकाश स्थिति प्रदर्शित करता है।
7, एल्यूमीनियम संरचना, शिफ्ट को रोकने के लिए भारी तल डिजाइन।
8, पास-थ्रू मोड प्रदान किया गया है।
9उत्पाद लाइन बदलने में केवल 10 सेकंड लगे।
10, निर्बाध लोड हो रहा है.
11, ईएसडी परिवहन बेल्ट।
12, स्व-प्रोग्राम मशीन त्रुटि प्रदर्शन,विभिन्न त्रुटियों का एक अलग कोड है,प्रत्येक कोड में संबंधित रखरखाव निर्देश हैं जो मशीन के दरवाजे के पीछे की ओर चिपके हुए हैं
विनिर्देश
| कार्य |
अपस्ट्रीम मशीन से एसएमटी लाइन के लिए नंगे पीसीबी इकट्ठा करने के लिए इस्तेमाल किया |
| परिवहन ऊंचाई | 910±30 मिमी |
| परिवहन दिशा | L~R, या R~L |
| ऑपरेशन | फ्रंट ऑपरेशन |
| पटरियों का स्थिर पक्ष | सामने की ओर |
| पीसीबी की मोटाई | 0.6~4.0 मिमी |
| पीसीबी घटकों की ऊंचाई | ±35 मिमी |
| पीसीबी खिला समय | लगभग. 10 सेकंड या निर्दिष्ट करें |
| बोर्ड का वजन | ≤3 किलो |
| विद्युत आपूर्ति | 220V,50/60Hz,±10% |
| शक्ति | 0.05 किलोवाट |
| वायु दबाव | 0.6Mpa |
| वायु खपत | <20 लीटर/मिनट |
| संकेत | SMEMA |
| मॉडल | HS-ST400 | HS-ST530 |
| कुशल पीसीबी लंबाई | 50~400 मिमी | 50~530 मिमी |
| परिवहन पीसीबी की चौड़ाई | 50~400 मिमी | 50~500 मिमी |
| पीसीबी की मोटाई | न्यूनतम 0.6 मिमी | न्यूनतम 1.0 मिमी |
| मशीन का आयाम | 650*670*1200 मिमी | 800*880*1200 मिमी |
| वजन | 170 किलो | 190 किलो |
उत्पाद का विवरण
1स्वचालित ट्रांसमिशन श्रृंखला
सामग्री फ्रेम को पीसी40 काले रबर श्रृंखलाओं का उपयोग करके ट्रैक में और बाहर ले जाया जाता है।
2एलईडी रंग नियंत्रण पैनल
नियंत्रण में सीमेंस पीएलसी नियंत्रण को अपनाया गया है, जो हल्के टच बटन स्विच ऑपरेशन से लैस है।
3.एक दिशात्मक गियर घटाने वाली मोटर
मंदी मोटर के अंदर विभिन्न गियर संयोजनों के माध्यम से टोक़ वृद्धि और मंदी प्रभाव प्राप्त करना।
4. तेल पानी विभाजक
अच्छी ताकत, गर्मी प्रतिरोध, उम्र बढ़ने के लिए प्रवण नहीं, अच्छा सील प्रदर्शन, उच्च स्पष्टता, और बड़े कप शरीर।
5.सिग्नल लाइन
मानक सुसज्जित सिग्नल, अन्य उपकरणों के साथ ऑनलाइन जुड़ा जा सकता है।
6. अलार्म प्रणाली
विस्तृत दोष पुनर्प्राप्ति कार्य और सुरक्षा पहचान प्रणाली में निर्मित, ध्वनि और प्रकाश अलार्म और असामान्यताओं के मामले में पाठ शीघ्र प्रसंस्करण योजना के साथ, हैंडलिंग के लिए सुविधाजनक।
7. धक्का प्लेट उपकरण
मैन्युअल हैंडलिंग की आवश्यकता के बिना स्वचालित रूप से शीट धातु को निचली मशीन में खिलाएं, जिसके परिणामस्वरूप उच्च दक्षता होती है।
8.इलेक्ट्रोस्टैटिक पाउडर कोटिंग शेल
सभी उपकरणों के घोंसले इलेक्ट्रोस्टैटिक पाउडर से लेपित होते हैं, जिससे पेंट छीलने के बिना एक टिकाऊ सतह सुनिश्चित होती है।
ध्यान दें
स्थापना का स्थानः उच्च धूल/तेल धुंध/संवाहक धूल/क्षयकारी गैसें/ज्वलनशील गैसें/आर्द्रता/शॉक कंपन/उच्च तापमान वाले वातावरण में उपकरण स्थापित न करें।बाहर के वातावरण में उपयोग किए जाने पर भी
