| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एआरएक्स-811 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

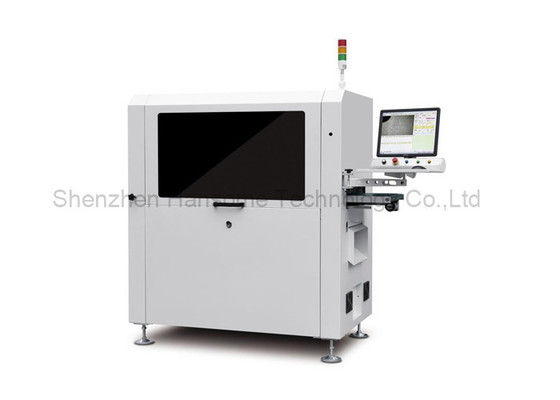

टूटी हुई चाकू का पता लगाने के साथ डबल प्लेटफ़ॉर्म कटिंग इनलाइन पीसीबीए राउटर मशीन
परिचय
यह मशीन एक इनलाइन स्वचालित पीसीबीए रूटिंग मशीन है, जो अलग करने के उपकरण के रूप में शैंक टंगस्टन स्टील मिलिंग कटर का उपयोग करती है, पीसीबीए को ठीक करने के लिए अनुकूलित फिक्स्चर के साथ काम करती है, कटिंग के बाद डस्ट कलेक्टर से धूल भी साफ करती है, डाउनस्ट्रीम डिवाइस में परिवहन के लिए ईएसडी बेल्ट।

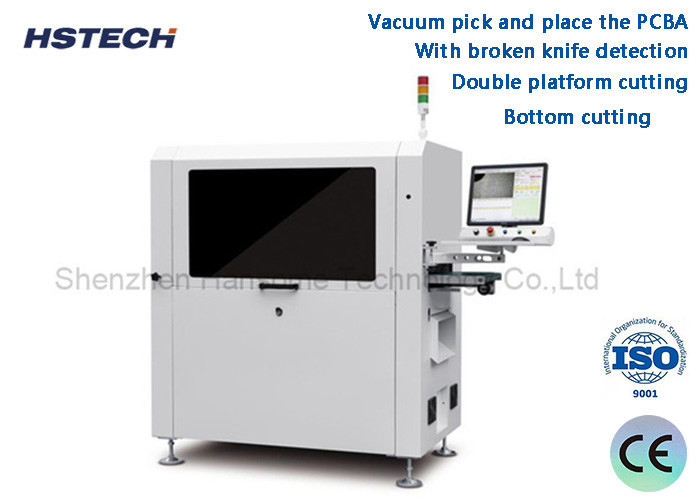

विशेषताएँ
1, पीसीबीए को वैक्यूम से उठाएं और रखें।
2, नीचे की कटिंग।
3, डबल प्लेटफ़ॉर्म कटिंग।
4, टूटी हुई चाकू का पता लगाने के साथ।
5, स्वचालित उत्पादन लाइन से कनेक्ट करें।
6, एसपीसी सांख्यिकी फ़ंक्शन और ईआरपी सिस्टम से मेल खाता है।
7, स्वचालित टूल चेंज, वैक्यूम क्लीनर का विस्फोट-प्रूफ फ़ंक्शन और एयर वॉल्यूम मॉनिटरिंग फ़ंक्शन से लैस किया जा सकता है।
| मॉडल | ARX-811 | |
| अधिकतम पीसीबी आकार | 260x340mm | |
| न्यूनतम पीसीबी आकार | 50x50mm | |
| पीसीबी मोटाई | 0.4-6mm | |
| संचरण ऊंचाई | 900±50mm | |
| परिवहन दिशा | बाएं से दाएं | |
| परिवहन गति | 1500mm/s(अधिकतम) समायोज्य | |
| लोडिंग मोड | सेक्शन-टाइप ट्रांसपोर्टेशन गाइड रेल | |
| रेल चौड़ाई समायोजन | स्वचालित | |
| संचार इंटरफ़ेस | SMEMA | |
| पीसीबी पोजिशनिंग | फिक्स्चर पोजिशनिंग | |
| चुनने की प्रणाली | वैक्यूम सक्शन पिक अप | |
| कटिंग स्पिंडल/गति | 60,000 rpm/min, जर्मनी ब्रांड (वैकल्पिक 100,000 rpm/min, जर्मनी ब्रांड) | |
| शीतलन प्रकार | स्वयं ठंडा प्रकार | |
| स्वचालित टूल चेंज | वैकल्पिक | |
| ब्रेक चाकू जांच | हाँ | |
| अलग करने की गति | 5-100mm/s | |
| कटिंग सटीकता | ±0.05mm | |
| मिलिंग किट | φ0.8~φ3.0 दाहिनी ओर रोटेशन, शैंक टंगस्टन स्टील | |
| सटीकता को दोहराएं | ±0.1mm | |
| समन्वय गति | 1000mm/s | |
| आउट प्लेट प्रकार | ईएसडी बेल्ट परिवहन / बैच पैनल फॉरवर्डिंग यूनिट | |
| अपशिष्ट संग्रह | अपशिष्ट अलमारी संग्रह | |
| प्रक्रिया प्रोग्रामिंग | GERBER ड्राइंग आयात / विजुअल सिस्टम के माध्यम से प्रोग्रामिंग संपादित करना | |
| वायु आपूर्ति | 5-8 kg/cm³ | |
| बिजली की आपूर्ति | AC380V, 50/60Hz, 3KW | |
| मशीन का आकार | 1500x850x1600 मिमी | |
| वज़न | लगभग। 800 किग्रा | |
मशीन का आकार
विवरण
नीचे आकार का डस्ट कलेक्टर।
इमेजिंग कैमरा, मॉरिटेक्स लेंस और माप - स्तर के प्रकाश स्रोत के साथ उत्कृष्ट सीसीडी सिस्टम, मशीन कैलिब्रेशन, क्षतिपूर्ति और पोजिशनिंग का समर्थन करने के लिए, महान स्थिरता और एंटी-डिस्टर्बेंस क्षमता के साथ।
चुनने, रखने, उतारने और उत्पादन के लिए सर्वव्यापी वैक्यूम सक्शन चक।
कम्पोजिट अनलोडिंग सिस्टम, ईएसडी एंटीस्टैटिक बेल्ट का उपयोग शीर्ष की ओर अलग किए गए उत्पाद को परिवहन करने के लिए किया जाता है, और अपशिष्ट को नीचे की ओर ले जाया जाता है, इस विधि से बहुत जगह बचाई जाती है।
