| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एआरएम-710 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

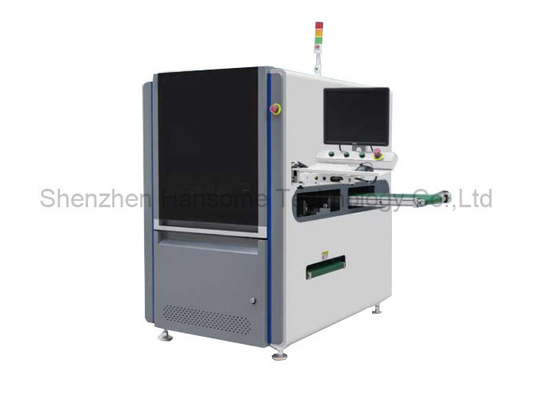

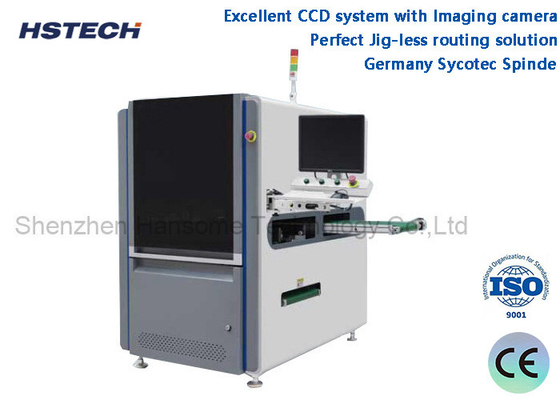

जर्मनी साइकोटेक स्पिंडल एक्सीलेंट सीसीडी सिस्टम इमेजिंग कैमरा इनलाइन पीसीबीए राउटर मशीन
परिचय
यह मशीन एक पूर्ण स्वचालित इनलाइन राउटर सिस्टम है, जिसमें एटीई टेस्ट लाइन के लिए लोडर और अनलोडर, हाई स्पीड स्पिंडल, पीसीबीए को काटने और सटीकता और स्पष्टता सुनिश्चित करने के लिए कम तनाव बल है।
विशेषताएँ
1, जर्मनी साइकोटेक स्पिंडल का उपयोग करें, अधिकतम 1000000 आरपीएम और स्वचालित टूलिंग स्विचिंग फ़ंक्शन।
2, पीसीबीए के नीचे ईएसडी ब्रश, एक आदर्श धूल सोखने का प्रभाव है।
3, इमेजिंग कैमरे, मोरिटेक्स लेंस और माप-स्तर के प्रकाश स्रोत के साथ उत्कृष्ट सीसीडी सिस्टम, मशीन कैलिब्रेशन, क्षतिपूर्ति और स्थिति निर्धारण का समर्थन करने के लिए, महान स्थिरता और एंटी-डिस्टर्बेंस क्षमता के साथ।
4, परफेक्ट जिग-लेस रूटिंग समाधान, 20*20~350*350 मिमी पीसीबी आकार का समर्थन करता है, और पिक-अप डिवाइस तेजी से हटाने और स्थापित करने, उच्च विश्वसनीयता और कम लागत का एहसास कर सकता है।
5, तीन प्रकार के 3.175 टूल्स के साथ स्टैंडर्ड टूलिंग रिपर्टरी, प्रत्येक के अंदर 10pcs। सटीक क्लैंपिंग सिस्टम और लिफ्टिंग सिस्टम के साथ, टूल्स को स्विच करने के लिए X1, Y1 और Z1।
6, अनलोड समाधान 1: कटिंग के बाद पीसीबीए, ईएसडी बेल्ट पर रखा जाएगा, फिर टेस्ट या असेंबली लाइन में प्रवेश करेगा। अनलोड समाधान 2: बैच अनलोडिंग यूनिट के साथ, क्लैंप ट्रे बॉक्स को रखेगा।
7, मिलिंग कटर को हाई स्पीड स्पिंडल द्वारा संचालित किया जाता है जिसमें कम कटिंग बल, उच्च सटीकता, कम शोर और गोल, सीधी रेखा, एल या यू प्रकार, स्क्वेयर और आर्क आकार जैसे सभी आकार के पीसीबीए के लिए उपयुक्त होने के फायदे हैं।
8, Win7/Win10 अंग्रेजी संस्करण सिस्टम
| मॉडल | एआरएम-710 | एआरएम-711 |
| अधिकतम पीसीबी आकार | 350x350mm | |
| न्यूनतम पीसीबी आकार | 50x50mm | |
| पीसीबी मोटाई | 0.4-6mm | |
| ट्रांसमिशन ऊंचाई | 900±50mm | |
| परिवहन दिशा | बाएं से दाएं | |
| परिवहन गति | 1500mm/s(अधिकतम) समायोज्य | |
| लोडिंग मोड | सेक्शन-टाइप ट्रांसपोर्टेशन गाइड रेल | |
| रेल चौड़ाई समायोजन | स्वचालित | |
| संचार इंटरफ़ेस | एसएमईएमए | |
| पीसीबी पोजिशनिंग | टॉप और बॉटम गाइड रेल क्लैंपिंग | |
| पिकिंग सिस्टम | 360 डिग्री रोटरी क्लैंपिंग सिस्टम, 2 समूहों के वैक्यूम सक्शन नोजल; अधिकतम 4 समूहों के ईएसडी बेल्ट परिवहन/बैच पैनल फॉरवर्डिंग यूनिट | |
| कटिंग स्पिंडल/गति | 100,000 आरपीएम/मिनट, जर्मनी ब्रांड | 60,000 आरपीएम/मिनट, जर्मनी ब्रांड |
| स्वचालित टूल परिवर्तन | हाँ | नहीं |
| ब्रेक नाइफ चेक | हाँ | हाँ |
| अलग करने की गति | 1-100mm/s | |
| कटिंग सटीकता | ±0.05mm | |
| मिलिंग किट | φ0.8~φ3.0 दाहिनी ओर रोटेशन, शैंक टंगस्टन स्टील | |
| सटीकता को फिर से स्थिति देना | ±0.02mm | |
| समन्वय गति | 1000mm/s | |
| आउट प्लेट प्रकार | ईएसडी बेल्ट परिवहन / बैच पैनल फॉरवर्डिंग यूनिट | |
| अपशिष्ट संग्रह | ट्रैक के माध्यम से आउटलेट | |
| प्रक्रिया प्रोग्रामिंग | विजुअल सिस्टम के माध्यम से GERBER ड्राइंग आयात / संपादन प्रोग्राम | |
| वायु आपूर्ति | 5-8 kg/cm³ | |
| बिजली की आपूर्ति | AC380V, 50/60Hz, 3KW | |
| मशीन का आकार | 1000x1300x1600 mm | |
| वज़न | लगभग। 1000kg | |
मशीन का आकार
विवरण
1, स्वचालित कटिंग टूल परिवर्तन
2, टूटा हुआ चाकू का पता लगाना
3, स्वचालित उत्पादन मोड
4, एसपीसी सांख्यिकी फ़ंक्शन और मैच ईआरपी सिस्टम
5, विस्फोट-प्रूफ वैक्यूम डस्ट कलेक्टर और वायु मात्रा मॉनिटर के लिए विकल्प
बोर्ड को ठीक करने के लिए जिग के बिना परफेक्ट पीसीबीए रूटिंग सिस्टम, 20x20~350x350mm पीसीबी आकार का समर्थन करता है, और पिक अप डिवाइस तेजी से हटाने और स्थापित करने, ऊंचाई विश्वसनीयता और कम लागत का एहसास कर सकता है।
ईएसडी बेल्ट इनलाइन अनलोडिंग
अनलोडिंग समाधान 1: अलग होने के बाद पीसीबीए, ईएसडी बेल्ट पर रखा जाएगा, फिर टेस्ट/असेंबली लाइन में प्रवेश करेगा।
अनलोडिंग समाधान 2: बैच अनलोडिंग यूनिट एआरएम710-1 के साथ, क्लैंप एआरएम710 के ट्रे बॉक्स में रखेगा।
