| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-जीएलई |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

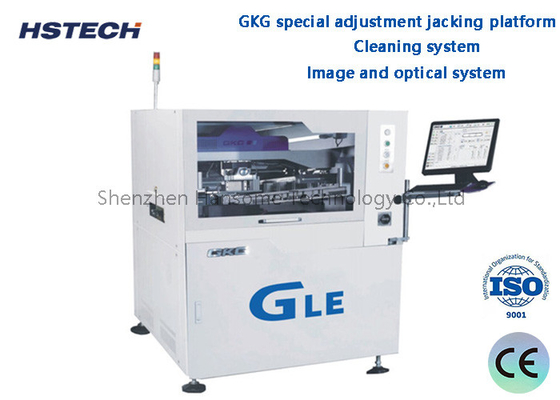

छवि और ऑप्टिकल सिस्टम सफाई प्रणाली जीकेजी विशेष समायोजन जैकिंग प्लेटफॉर्म स्वचालित सोल्डर पेस्ट प्रिंटर
परिचय

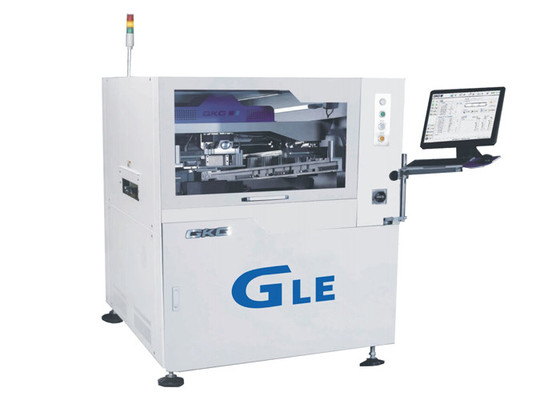

जीएलई स्वचालित सोल्डर पेस्ट प्रिंटिंग मशीन एसएमटी बड़े पैमाने पर अनुप्रयोगों के लिए एक उच्च अंत मशीन है। जीटी-एस की चौड़ाई केवल 2830 मिमी है। यह 01005 की प्रिंटिंग प्रक्रिया आवश्यकताओं को पूरी तरह से पूरा कर सकती है,0.3 पिच और अन्य ठीक दूरी, यह उच्च परिशुद्धता और उच्च गति है।
विशेषताएं
1, जीकेजी विशेष समायोजन जैकिंग प्लेटफॉर्म। स्थिर और समायोजित करने में आसान, यह विभिन्न मोटाई के पीसीबी की पिन जैकिंग ऊंचाई को जल्दी से समायोजित कर सकता है।
| मॉडल | जीएलई |
| पीसीबी का अधिकतम आकार | 510x510 मिमी |
| पीसीबी का न्यूनतम आकार | 50x50 मिमी |
| पीसीबी की मोटाई | 0.4-6 मिमी |
| बोर्ड का अधिकतम भार | 5 किलो |
| परिवहन ऊंचाई | 900±40 मिमी |
| बोर्ड किनारे का अंतर | 2.5 मिमी |
| बोर्ड की ऊंचाई | 23 मिमी |
| परिवहन दिशा | L-R, R-L |
| परिवहन गति | अधिकतम 1500 मिमी/सेकंड, कार्यक्रम नियंत्रण |
| परिवहन विधि | एक चरण |
| चौड़ाई समायोजन | स्वचालित |
| आई/ओ इंटरफ़ेस | SMEMA |
| पीसीबी पोजिशनिंग (समर्थन विधि) | चुंबकीय पिन/समर्थन ब्लॉक/ऊपर-नीचे की मेज |
| पीसीबी क्लैंपिंग सिस्टम |
शीर्ष क्लैंपिंग पर पेटेंट
|
| साइड क्लैंपिंग | |
| अवशोषण कार्य | |
| प्रिंट-स्नैप-ऑफ |
0-20 मिमी
|
|
मुद्रण मोड
|
एक/दो बार
|
|
मुद्रण गति
|
10-200 मिमी/सेक
|
|
मुद्रण मोड
|
एक / दो बार
|
|
स्क्वीगी का प्रकार
|
रबर / स्टील स्क्वीजी ब्लेड ((कोण 45°/55°/60°)
|
| मुद्रण दबाव | 0.5-10 किलो |
| टेम्पलेट फ्रेम का आकार | 470*370mm~737*737mm |
|
सफाई प्रणाली
|
वर्षा प्रकार की सफाई प्रणाली के ड्रॉप
|
| प्रबलित वैक्यूम अवशोषण | |
| सूखी, गीली वैक्यूम तीन मोड | |
|
सीसीडी एफओवी
|
10x8 मिमी
|
| विश्वासपात्र चिह्न के प्रकार | मानक विश्वस्त चिह्न का आकार |
| पैड | |
| छेद | |
| कैमरा प्रणाली | ऊपर/नीचे देखें ऑप्टिक्स संरचना |
| सीसीडी डिजिटल कैमरा | |
| ज्यामितीय पैटर्न मेल |
मशीन का प्रदर्शन
| मॉडल | जीएलई |
| दोहराने की स्थिति की सटीकता | ±12.5um@6,CPK≥2.0 |
| मुद्रण सटीकता | ±20um@6,CPK≥2.0 |
| मुद्रण चक्र का समय | <7.5 सेकंड |
| तीसरे पक्ष के परीक्षण प्रणाली ((CTQ) के आधार पर वास्तविक मिलाप पेस्ट मुद्रण स्थिति की सटीकता को दोहराने सत्यापित करें | |
पूरी मशीन विनिर्देश
|
विद्युत आपूर्ति
|
AC:220±10%,50/60HZ, 3.0KW
|
|
वायु दबाव
|
4~6 किलोग्राम/सेमी2
|
|
वायु खपत
|
लगभग 5L/मिनट
|
|
परिचालन तापमान
|
-20°C~+45°C |
|
परिचालन आर्द्रता
|
30%~60%
|
| मशीन के आयाम(टावर प्रकाश के बिना) |
1240 ((L) x 1410 ((W) x 1500 (H) मिमी
|
|
मशीन का वजन
|
लगभग: लगभग 1100 किलो |
