| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-आरएम-288 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

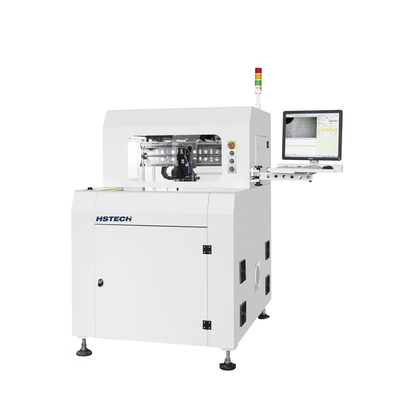

मानक विन्यास उच्च गति जर्मनी Sycotec स्पिंडल अल्ट्रा कम कार्य शोर ऑफलाइन पीसीबी राउटर
तकनीकी विवरण
| मॉडल | आरएम-288 | RM-388 | ||||||||
| संरचना | एकल धुरी, दोहरी कार्य प्लेटफार्म | |||||||||
| मशीन का आकार ((मिमी) | 1000*1200*1550 | |||||||||
| सकल वजन | 700 किलो | |||||||||
| धूल कलेक्टर का आकार ((मिमी) | 625*600*1600 | |||||||||
| धूल संकलक शक्ति | 3HP/2.2kw | |||||||||
| धूल संकलक वजन | 130 किलो | |||||||||
| धूल एकत्र करने की विधि | निचला संग्रह | |||||||||
| कार्य मंच का आकार | 300*400 मिमी | |||||||||
| प्लेटफार्म ड्राइविंग प्रकार | डबल रोटरी प्लेटफार्म, 3 चरण मोटर इन्वर्टर के साथ सटीक स्लाइसर | |||||||||
| ड्राइविंग सिस्टम | एक्स/वाई/जेड अक्ष सर्वो मोटर द्वारा संचालित,डब्ल्यू अक्ष तीन चरण मोटर आवृत्ति इन्वर्टर द्वारा संचालित | |||||||||
| रूटिंग स्पिंडल | 5000 से 50000 आरपीएम, ऑटो कूलिंग | 5000 ~ 60000 आरपीएम, ऑटो कूलिंग | ||||||||
| काटने की गति | 1-100 मिमी/सेकंड | |||||||||
| काटने की सटीकता | ±0.05 मिमी | |||||||||
| पुनरावृत्ति सटीकता | ±0.02 मिमी | |||||||||
| धुरी की गति | 800 मिमी/सेकंड | |||||||||
| Z अक्ष मोनिंग विधि | पेंच चालित, दोहरी गाइड | |||||||||
| राउटर किट | पीस काटनेवाला,φ0.8~φ3.0 बाएं मोड़,शैंक वोल्फ़ास्टेन स्टील | |||||||||
| उपकरण जीवन नियंत्रण | सॉफ्टवेयर प्रोग्राम नियंत्रण | |||||||||
| सक्रिय सुरक्षा कार्य | सुरक्षात्मक प्रकाश पर्दा | |||||||||
| सुरक्षा द्वार | मैनुअल दरवाजा | |||||||||
| त्रुटि अलम | हाँ | |||||||||
| कार्यक्रम पद्धति | स्व-प्रोग्रामिंग, कीबोर्ड और माउस द्वारा नियंत्रित कैमरा | |||||||||
उत्पाद का अवलोकन
पीसीबी राउटर, जिसे स्वचालित पीसीबी काटने की मशीन भी कहा जाता है, उच्च घनत्व पीसीबी और अन्य सामग्री सब्सट्रेट को काटने के लिए उच्च गति धुरी सुखाने वाले मिलिंग किट के साथ।
विशेषताएं
सुपर विजन प्रणाली
उच्च संकल्प सीसीडी कैमरे का उपयोग करने से उपयोगकर्ता को काटने के पथ को आसानी से संपादित करने की अनुमति मिलती है, जिसके परिणामस्वरूप बहुत सटीक काटने का संचालन होता है।
आंदोलन प्रणाली
एक्स, वाई और जेड अक्ष पीस ग्रेड सटीक गेंद गाइड पेंच से बने होते हैं और एसी सर्वो मोटर द्वारा संचालित होते हैं, एक अच्छा और स्थिर आंदोलन प्रदर्शन प्राप्त करते हैं,1K Hz तक की आवृत्ति के साथ उच्च गति प्रतिक्रिया समय और स्व-स्वीकृत सदमे को कम करने वाले फिल्टर.
अभिनव लटकते राउटर किट
केंद्र में स्थित ड्राइविंग शाफ्ट का डिजाइन, और दोनों तरफ दास, जो स्थिरता और सटीकता सुनिश्चित करते हैं,एक सामंजस्यपूर्ण संरचना और कॉम्पैक्ट आकार का परिणाम देते हैं।(50% उद्योग मानक से छोटा).
रोटरी वर्कबेंच संरचना
वर्कबेंच डिजाइन उच्च खींचने वाले टोक़ विभाजन ((180 डिग्री) द्वारा संचालित होता है, जो सिलेंडर चालित मशीनों के वर्कबेंच की तुलना में अधिक सटीकता और स्थिरता प्रदान करता है।यह अभिनव घूर्णी कार्यबेंच डिजाइन भी एक ही समय में काम करने के लिए अनुमति देता है अलग अलग काटने एल्गोरिदम दोनों A और B कार्यबेंच परइस प्रकार परिवर्तन निष्क्रिय क्षमता को कम करने और उत्पादकता को अधिकतम करने के लिए।
धूल संग्रह प्रणाली
धूल संग्रह प्रणाली और एंटीस्टैटिक ब्लोअर ऑपरेशन के दौरान सिस्टम को साफ रखता है, अति कम शोर।
ब्लेड प्रबंधन
काटने वाले ब्लेड को चरणों में स्थापित करने की अनुमति देने से उपभोग्य सामग्रियों की लागत में काफी कमी आती है।
कटर प्रणाली
फ्राइंग कटर को उच्च गति वाले धुरी द्वारा संचालित किया जाता है जिसमें कम काटने की शक्ति, उच्च सटीकता, कम शोर के फायदे हैं और सभी वक्र पीसीबी के लिए उपयुक्त है, जैसे गोल,सीधी रेखा,एल या यू प्रकार,वर्ग और चाप के आकार.
स्व-पुनर्प्राप्ति निदान प्रणाली
स्व-निदान प्रणाली उत्पादन के दौरान खराबी का आसानी से निवारण करने और डाउनटाइम को कम करने की अनुमति देती है।
मशीन ड्राइंग
अनुकूल ऑपरेटिंग सिस्टम
विंडोज7/10 अंग्रेजी संस्करण ऑपरेटिंग सिस्टम,डिबगिंग और संचालन के लिए सरल।
उत्पाद का अवलोकन
पीसीबी राउटर, जिसे स्वचालित पीसीबी काटने की मशीन भी कहा जाता है, उच्च घनत्व पीसीबी और अन्य सामग्री सब्सट्रेट को काटने के लिए उच्च गति धुरी सुखाने वाले मिलिंग किट के साथ।
लाभ
1मानक विन्यास उच्च गति जर्मनी Sycotec धुरी
2, अल्ट्रा कम कार्य शोर ((75dB से कम)
