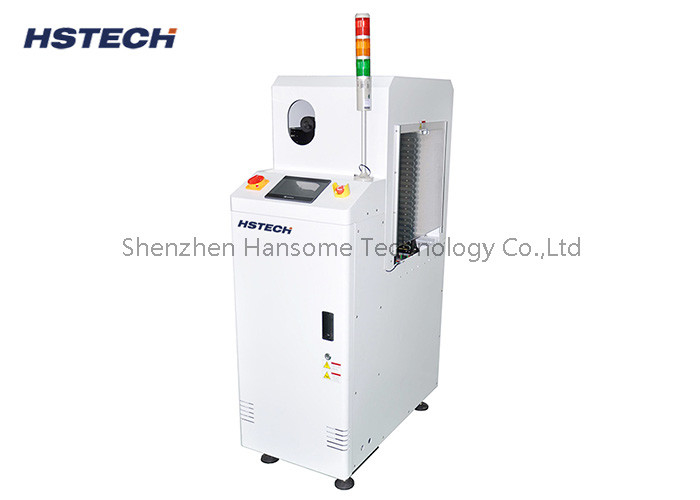

फ्रंट ऑपरेशन एसएमटी लाइन बुद्धिमान एसएमटी उत्पादन लाइन स्वचालित पीसीबी बफर

फ्रंट ऑपरेशन एसएमटी लाइन बुद्धिमान एसएमटी उत्पादन लाइन स्वचालित पीसीबी बफर

ब्रांड नाम: HSTECH
मॉडल संख्या: एचएस-एचसी250एस
एमओक्यू: 1 सेट
कीमत: विनिमय योग्य
भुगतान की शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति करने की क्षमता: प्रति माह 100 सेट
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
CE
उत्पाद का नाम:
पीसीबी बफर
वारंटी:
1 वर्ष
नियंत्रण:
टच स्क्रीन
पीएलसी:
मित्सुबिशी
रिले ब्रांड:
श्नाइडर
ऑप्टोइलेक्ट्रॉनिक स्विच:
ओमरोन
सामग्री:
एल्यूमीनियम मिश्र धातु
स्थिति:
नया
मोटाई:
0.6-4.0 मिमी
संकेत:
एसएमईएमए
आवेदन:
इलेक्ट्रॉनिक विधानसभा
रंग:
चांदी
नियंत्रण प्रणाली:
पीएलसी
OEM/ODM:
उपलब्ध
बिजली की खपत:
200W
विद्युत आपूर्ति:
AC220V
हवा का दबाव:
4-6बार
गति:
200-300 पीसी/मिनट
प्रकार:
स्वचालित
वजन:
220/240KG
पैकेजिंग विवरण:
लकड़ी का पैकेज
आपूर्ति की क्षमता:
प्रति माह 100 सेट
उत्पाद का वर्णन



फ्रंट ऑपरेशन एसएमटी लाइन बुद्धिमान एसएमटी उत्पादन लाइन स्वचालित पीसीबी बफर



तकनीकी विवरण

परिवहन ऊंचाई 910±20 मिमी
परिवहन दिशा L~R, या R~L
बोर्ड चक्र का समय लगभग 20 सेकंड
समय के साथ पत्रिका परिवर्तन लगभग 30 सेकंड
पटरियों का स्थिर पक्ष सामने की ओर
परिचालन पक्ष सामने की ओर
पीसीबी की मोटाई न्यूनतम 0.6 मिमी
स्वर का चयन 1-4 ((10 मिमी पिच)
विद्युत आपूर्ति 220V,50/60Hz,±10%
शक्ति 0.05 किलोवाट
वायु दबाव 4-6Bar
वायु खपत अधिकतम 10L/मिनट
पत्रिकाओं की संख्या ऊपर:1 पत्रिका, नीचे:1 पत्रिकाएँ
संकेत SMEMA
विकल्प 1, टच स्क्रीन नियंत्रण मोड
2, स्वचालित चौड़ाई समायोजन।
3, ग्राहक की आवश्यकता के अनुसार मैगज़ीन की मात्रा।



विनिर्देश

मॉडल HS-HC250S HS-HC330M HS-HC390L HS-HC460XL
कुशल पीसीबी लंबाई 50*50~350*250 मिमी 50*50~455*330 मिमी 50*50~530*390 मिमी 50*50~530*460 मिमी
पत्रिका का आकार 355*320*563 मिमी 460*400*563 535*460*570 मिमी 535*530*570 मिमी
मशीन का आयाम 1250*1200*1600 मिमी 1460*1360*1600 मिमी 1610*1480*1600 मिमी 1610*1620*1600 मिमी
वजन 170 किलो 230 किलो 300 किलो 330 किलो



विशेषताएं

1. अनुकूल सॉफ्ट टच एलईडी झिल्ली नियंत्रण कक्ष का प्रयोग करें.

2. FIFO, LIFO, लोडर, अनलोडर, रिजेक्ट मोड चयनित है।

3त्वरित, सुचारू और सटीक अनुक्रमण।

4मैगजीन के संरेखण के लिए वायवीय क्लैंप प्रदान किए गए हैं।

5. न्युमेटिक पुशर का दबाव विनियमित है.

6. थ्रेशोल्ड सिस्टम प्रदान किया गया है.

7अनुरोध पर अतिरिक्त मैगज़ीन बफरिंग क्षमता उपलब्ध है।

8. एसएमईएमए संगत.



मशीन ड्राइंग

फ्रंट ऑपरेशन एसएमटी लाइन बुद्धिमान एसएमटी उत्पादन लाइन स्वचालित पीसीबी बफर 0

आवेदन

यह इकाई एसएमडी मशीन और निरीक्षण उपकरण के बीच एक बफर के रूप में प्रयोग किया जाता है
