| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एनके250 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

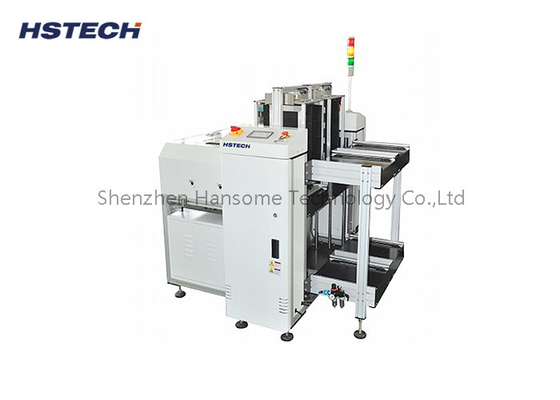

एनजी ओके अनलोडर पीसीबी हैंडलिंड उपकरण मित्सुबिशी पीएलसी नियंत्रण प्रणाली और एसएमईएमए संकेत के साथ
इस मशीन का उपयोग AOI के पीछे किया जाता है,ओके और एनजी पीसीबी को अलग से एओआई उपकरण के संकेतों के बाद इकट्ठा करने के लिए।
विशेषताएं
1पी.एल.सी. प्रोग्राम नियंत्रण।
2मजबूत, दृढ़
3. वैकल्पिक नियंत्रण बटन या टच स्क्रीन नियंत्रण ग्राहकों तक।
4. पत्रिका रैक को सुरक्षित करने के लिए ऊपर और नीचे वायवीय क्लैंप।
5लोडिंग और अनलोडिंग के दौरान पीसीबी टूटने की कोई गारंटी नहीं है।
6स्वचालित एनजी/ओके बोर्ड अलग स्टोर एनजी/ओकेबोर्ड।
7उपप्रवाह एओआई मशीन से एनजी/ओके सिग्नल।
8. स्व-प्रोग्राम मशीन त्रुटि प्रदर्शन,विभिन्न त्रुटियों का अलग कोड होता है,प्रत्येक कोड में संबंधित रखरखाव निर्देश होते हैं जो मशीन के दरवाजे के पीछे की ओर चिपके होते हैं।
9सुरक्षा संचालन के लिए संलग्न मशीन डिजाइन।
10तीन रंगों का प्रकाश प्रदर्शन।
11. एसएमईएमए संगत.
विनिर्देश
| मॉडल | HS-250-NK | HS-330-NK | HS-390-NK | HS-460-NK |
| विद्युत आपूर्ति | AC110V/AC220V 50H60Hz | |||
| वायु आपूर्ति | 5kgf/C M2 | |||
| पीसीबी आकार ((मिमी) | 50*50~330*250 | 50*50~455*330 | 50*50~530*390 | 50*50~530*460 |
| पीसीबी दिशा | बाएं से दाएं या दाएं से बाएं | |||
| मैगज़ीन का आकार ((मिमी) | 335*320*563 | 460*400*563 | 535*460*570 | 535*530*570 |
| कदम की ऊँचाई (मिमी) | 10,20,30,40 | |||
| परिवहन ऊँचाई ((मिमी) | 900±20 | |||
| प्रसारण गति | 10m/s | |||
| मुख्य मोटर शक्ति | 420W | |||
| मशीन का आकार ((मिमी) | 1510*1530*1250 | 1910*1630*1250 | 2160*1760*1250 | 2160*1900*1250 |
| वजन ((किलोग्राम) | 220 | 280 | 340 | 380 |
परिचालन आरेख
उत्पाद की भौतिक तस्वीर
आवेदन
इसका उपयोग एसएमटी और डीआईपी उत्पादन लाइनों के एओआई बैकएंड में एओआई से संकेत प्राप्त करने और स्वचालित रूप से एनजी/ओके पीसीबी को अलग करने और स्टोर करने के लिए किया जाता है।यह 50 * 50 ~ 330 * 250 के पीसीबी विनिर्देशों के साथ मशीनों के लिए उपयुक्त हैपीसीबी बोर्ड के अन्य आकारों ग्राहक की वास्तविक स्थिति के अनुसार अनुकूलित किया जा सकता है, या साइट आकार की सीमाओं के कारण, वे भी वास्तविक स्थिति के अनुसार अनुकूलित किया जा सकता है
