| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एआर-7/एआर-7 मिनी |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम, डी/पी |
| आपूर्ति करने की क्षमता: | प्रति माह 50 सेट |

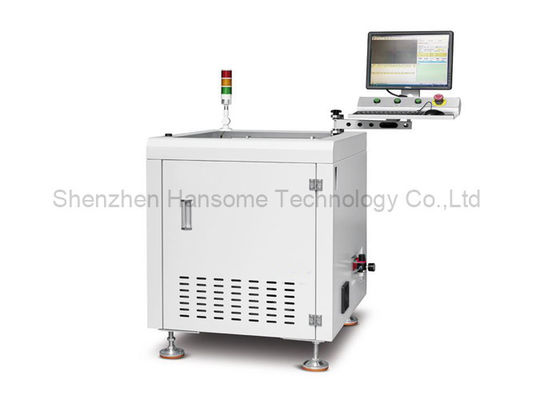

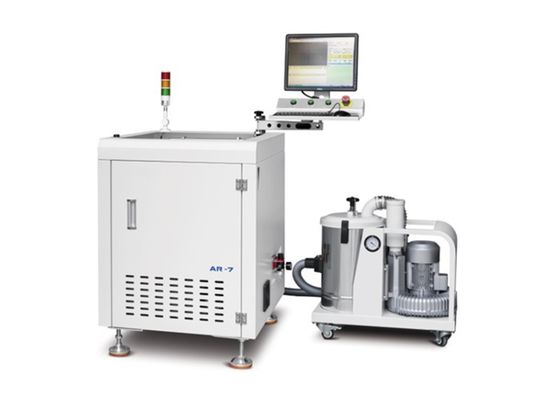

50000 आरपीएम स्पिंडल AC380V धूल कलेक्टर ऑफलाइन स्वचालित पीसीबी रूटिंग मशीन
परिचय
इस मशीन का उपयोग पीसीबीए बोर्ड को अलग करने के लिए किया जाता है स्वचालित रूप से, अनुकूलित के द्वारा फिक्स्चर पूरे पीसीबीए बोर्ड को ठीक करने के लिए, उच्च गति धुरी का उपयोग कर मिलिंग कटर को चलाने,पीसीबीए पर कनेक्शन बिंदु को अलग करने के लिए ऑटोमैटिक प्राप्त करना, प्रत्येक व्यक्तिगत पीसीबीए पैनलों के लिए पूरे पिन बोर्ड में depaneling. मशीन का उपयोग पीसी के लिए मैनुअल प्रोग्रामिंग प्रत्येक अलग poting, हार्ड डिस्क में कार्यक्रमों को बचाने के लिए, भंडारण और आयात करने के लिए आसान.साथ ही धूल इकट्ठा करने वाली मशीन, धूल को दूर करने के लिए तेजी से और कुशलता से पीसीबीए को साफ रखें।
विनिर्देश
| मॉडल | एआर-7 | एआर-7 मिनी |
| विद्युत आपूर्ति | AC380V, 50/60Hz, 3KW | |
| काम करने का आकार | 50x50~410x460 मिमी (अधिकतम) | 50x50~260x310 मिमी (अधिकतम) |
| लोड मोड | मैनुअल | |
| काटने का धुरी/गति | 5000 ~ 60,000 आरपीएम | |
| पीसीबी की मोटाई | 0.4-4 मिमी | |
| अलग करने की गति | 1-100 मिमी/सेकंड | |
| काटने की सटीकता | ±0.05 मिमी | |
| फिक्सिंग प्रकार | उपकरण | |
| प्रोग्रामिंग | विजन शिक्षण, इनलाइन प्रोग्रामिंग | |
| मिलिंग किट | φ0.8~φ3.0 दाईं ओर रेटिंग, शाफ्ट टंगस्टन स्टील | |
| धूल एकत्र करने की विधि | तल धूल संग्रह | |
| धूल संकलक | 3 चरण, 380V, 1.2KW | |
| शोर | <75dB | |
| नियंत्रण प्रणाली | औद्योगिक पीसी | |
| स्पिंडल ब्रांड | जर्मन ब्रांड, Sycotec 4025 | |
| सर्वो मोटर | ए5 श्रृंखला | |
| गति नियंत्रण | 4 अक्ष गति नियंत्रण बोर्ड | |
| लीड स्क्रू | C5 पीसने वाले पेंच का नेतृत्व | |
| रैखिक मार्गदर्शक | पी रैंक चुप्पी गाइड | |
| कैमरा | जर्मनी ब्रांड इमेजिंग 40W औद्योगिक कैमरा | |
| मशीन का आकार | 700*800*930 मिमी | 500*650*930 मिमी |
| स्क्रीन |
17 इंच
|
|
विशेषताएं
1, पीसी प्रोग्रामिंग ऑफलाइन स्वचालित पृथक्करण।
2, बटन साइड धूल इकट्ठा कर रहा है।
3, मिनी पीसीबीए राउटर, छोटे आकार के पीसीबी के लिए उपयुक्त, और कारखाने के कमरे की बचत आवश्यकता समाधान।
4, पीसीबीए बोर्ड को ठीक करने के लिए अनुकूलित जुड़नार।
5, सीसीडी विजुअल डिटेक्शन और प्रोग्रामिंग, बिना किसी गलती के सटीक।
6, मुआवजा और धूल संग्रह के साथ प्रोग्रामिंग।
7, ऑपरेशन टेबल का आकार अधिकतम 410-510 मिमी पीसीबीए है।
8दो अलग-अलग प्रकार के उत्पादों को काटने के लिए लचीला।
9, मैनुअल खिला और उतारने के लिए खुला मंच, भी वैकल्पिक यांत्रिक हाथ (रोबोट) से लैस किया जा सकता है।
