| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एच एस -206 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति सप्ताह 100 पीसी |

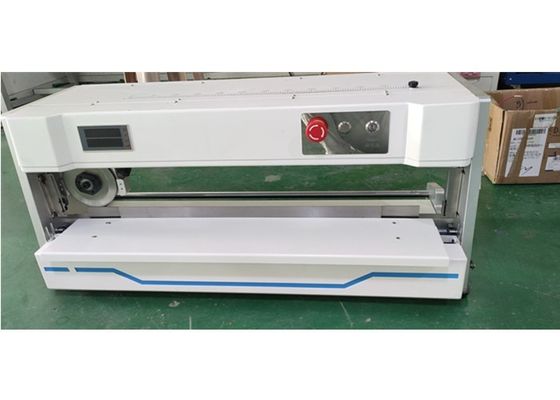

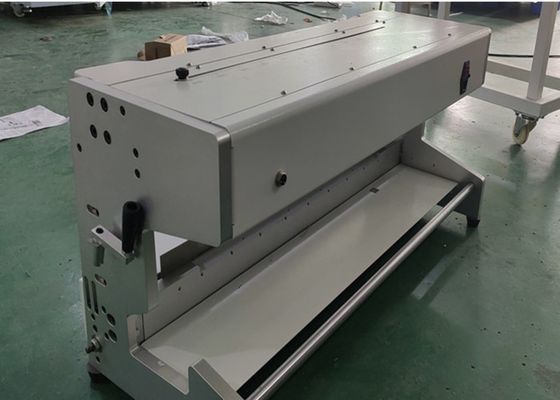

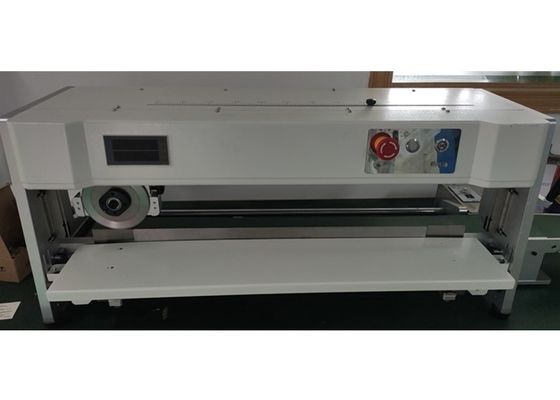

एसएमटी पीसीबी बोर्ड अलग करने की मशीन 600 मिमी यात्रा दूरी प्रकाश पर्दे के साथ
परिचय
यह मशीन जापान ब्रांड उच्च गति इस्पात बाल्ट को काटने के उपकरण के रूप में अपनाती है, अलग करने की प्रक्रिया को पूरा करने के लिए परिपत्र और रैखिक ब्लेड संयोजन का उपयोग करती है, रैखिक ब्लेड पीसीबी को नीचे पर ठीक करती है,और परिपत्र ब्लेड छोटे पीसीबी में पूरे मुद्रित सर्किट काटने के लिए आगे बढ़ रहा हैयह एक आसान और सुविधाजनक पीसीबी अलग करने वाली मशीन है, जो एल्यूमीनियम बोर्ड, फाइबर ग्लास बोर्ड, एलईडी बोर्ड आदि जैसे सभी प्रकार के सामग्री बोर्डों को काटने के लिए उपयुक्त है।
विशेषताएं
1, ऊपरी और निचले ब्लेड HKD11 जापान ब्रांड हाई स्पीड स्टील से बने हैं, जिसे कई बार तेज किया जा सकता है और बार-बार इस्तेमाल किया जा सकता है।
2, यात्रा दूरी अधिकतम 600 मिमी पर, यदि जरूरत अधिक भी अनुकूलित किया जा सकता है, ऊपरी परिपत्र ब्लेड की ऊंचाई 0-5 मिमी पर रेंज समायोजित किया जा सकता है,
उपयोगकर्ता के मैनुअल में यह बताया जाएगा कि कैसे समायोजन करना है।
3, अधिकतम बोर्ड काटने की चौड़ाई असीमित है, सबसे अच्छा 50-200 मिमी पर।
4, पूरी मशीन स्टेनलेस स्टील संरचना से बना है, बहुत स्थिर है और काटने की सटीकता सुनिश्चित करता है।
5, काटने की गति ((सर्कुलर ब्लेड चलती गति) को स्वतंत्र रूप से सेट किया जा सकता है।
6, डिजिटल डिस्प्ले काटने की गति, और उत्पादन मात्रा दिखाता है।
7, एयर प्रेस
विनिर्देश
| मॉडल | एचएस-203 | एचएस-206 |
| सिद्धांत | बोर्ड में रैखिक ब्लेड डालेंवी-स्लॉट, गोल ब्लेड चलती काटने | |
| ब्लेड | निचला रैखिक ब्लेड, ऊपरी गोल ब्लेड | |
| वोल्टेज | AC110V/220V 50/60Hz | |
| ब्लेड का आकार (सर्कुलर ब्लेड) | φ125mm*30mm*3mm | |
| ब्लेड का आकार ((रैखिक ब्लेड) | 420 मिमी × 65 मिमी × 6 मिमी | |
| अधिकतम काटने की लंबाई | 5~400 मिमी | 5~600 मिमी |
| पीसीबी की मोटाई | 0.8~3 मिमी | |
| अलगाव की गति | 300~500 मिमी/सेकंड (समायोज्य) | |
| अलगाव चौड़ाई | सबसे अच्छा 1 ~ 200 मिमी | |
| घटकों की ऊंचाई | ≤32 मिमी ((या अनुकूलित) | |
| शक्ति | 60W | |
| मशीन का आयाम | 710x450x420 मिमी | 900x450x420 मिमी |
| वजन | 55 किलो | 75 किलो |
आवेदन
(सभी प्रकार के वी-ग्रूव पीसीबी बोर्ड के लिए उपयुक्तःएफआर 4, एल्यूमीनियम बोर्ड,फायबर ग्लास बोर्ड, एलईडी बोर्ड, एलईडी स्ट्रिप बोर्ड)
