| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | आरएम-560 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 20 सेट प्रति माह |

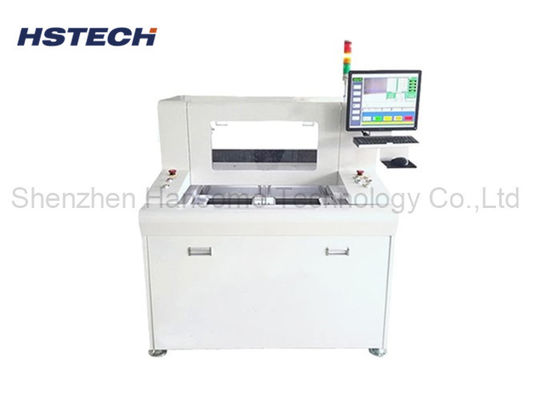

फिक्स्चर अनुकूलित विजुअल चेक एफपीसी एल्यूमीनियम बोर्ड FR4 वक्र पीसीबी रूटर मशीन
मशीन का परिचय
यह स्वचालित पीसीबी रूटर मशीन उच्च गति रूटिंग धुरी का उपयोग, डबल मंच से लैस, 4 अक्ष सर्वो मोटर संचालित,
पूर्व निर्धारित प्रोग्रामिंग के अनुसार चलती धुरी, स्वचालित रूप से स्टैम्प छेद से जुड़ी बोर्ड, वक्र बोर्ड और अन्य अनियमित आकार की बोर्डों को अलग करती है।सीसीडी का पता लगाने के लिए अलग ट्रैक, किसी भी समय पृथक्करण प्रक्रिया की जांच कर सकते हैं।
मुख्य विशेषताएं
1, उच्च गति रूटिंग धुरी, 6000rpm.
2, विंडोज संचालन, मैनुअल स्थान या फ़ाइल आयात.
3, सीसीडी का पता लगाना।
4, आंतरिक धूल संकलक सहित।
5, एफपीसी बोर्ड, एल्यूमीनियम बोर्ड, एफआर 4, आदि को अलग करने के लिए उपयुक्त है।
6, मुख्य रूप से पारंपरिक वी-कट बोर्ड के बजाय स्टैम्प होल कनेक्टेड बोर्ड, वक्र बोर्ड को अलग करने के लिए उपयोग किया जाता है।
विसर्जन
| मॉडल | आरएम-560 | ||
| संरचना | एकल धुरी, दोहरी कार्य प्लेटफार्म | ||
| मशीन का आकार ((मिमी) | 1000*1200*1550 | ||
| सकल वजन | 700 किलो | ||
| धूल कलेक्टर का आकार ((मिमी) | 625*600*1600 | ||
| धूल एकत्र करने की विधि | निचला संग्रह | ||
| कार्य मंच का आकार | 300*400 मिमी | ||
| प्लेटफार्म ड्राइविंग प्रकार | डबल रोटरी प्लेटफार्म, 3 चरण मोटर इन्वर्टर के साथ सटीक स्लाइसर | ||
| ड्राइविंग सिस्टम | एक्स/वाई/जेड अक्ष सर्वो मोटर द्वारा संचालित,डब्ल्यू अक्ष तीन चरण मोटर आवृत्ति इन्वर्टर द्वारा संचालित | ||
| रूटिंग स्पिंडल | 6000rpm | ||
| काटने की गति | 1-100 मिमी/सेकंड | ||
| काटने की सटीकता | ±0.05 मिमी | ||
| पुनरावृत्ति सटीकता | ±0.02 मिमी | ||
| धुरी की गति | 800 मिमी/सेकंड | ||
| Z अक्ष प्रणाली | पेंच चालित, दोहरी गाइड | ||
| राउटर किट | पीस काटनेवाला,φ0.8~φ3.0 बाएं मोड़,शैंक वोल्फ़ास्टेन स्टील | ||
| उपकरण जीवन नियंत्रण | सॉफ्टवेयर प्रोग्राम नियंत्रण | ||
| सक्रिय सुरक्षा कार्य | सुरक्षात्मक प्रकाश पर्दा | ||
| सुरक्षा द्वार | मैनुअल दरवाजा | ||
| त्रुटि अलार्म | हाँ | ||
| कार्यक्रम पद्धति | स्व-प्रोग्रामिंग, कीबोर्ड और माउस द्वारा नियंत्रित कैमरा | ||
मशीन का विवरण
हाई स्पीड रूटिंग स्पिंडल और आंतरिक धूल-संग्रहक
विंडोज7/10 अंग्रेजी संस्करण ऑपरेटिंग सिस्टम,डिबगिंग और संचालन के लिए सरल।
