| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-250बीएलडी |
| एमओक्यू: | 1SET |
| कीमत: | negotiable |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 200 सेट |

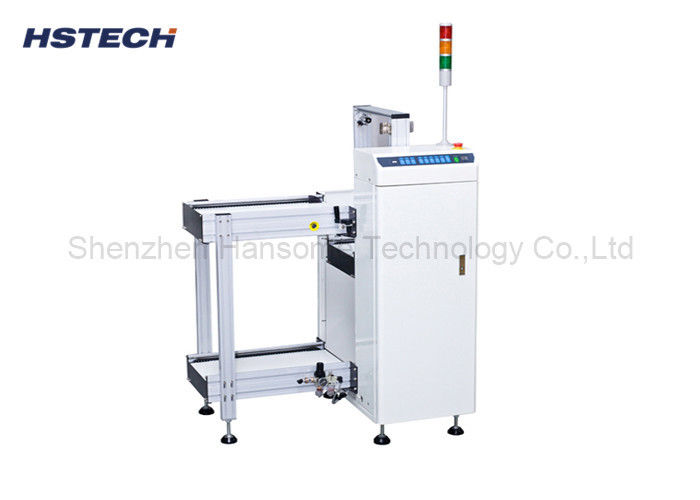

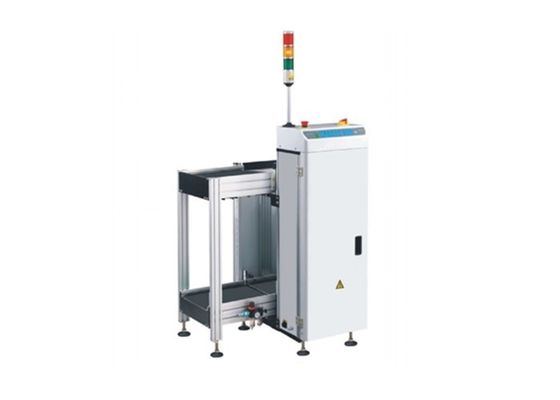

टॉवर लाइट डिस्प्ले पीसीबी हैंडलिंग उपकरण SMEMA पीसीबी लोडर अनलोडर
आवेदन
इस मशीन का उपयोग एसएमटी उत्पादन लाइन के आरंभ के लिए किया जाता है, जिसमें पीसीबी को मैगज़ीनों से बाहर निकाला जाता है और कन्वेयर को डाउनस्ट्रीम मशीन तक पहुंचाया जाता है।
विनिर्देश
| मॉडल | HS-250BLD | HS-330BLD | HS-390BLD | HS-460BLD |
| वोल्टेज | AC110V/220V,50/60Hz,एक चरण,अधिकतम 300A | |||
| पीसीबी आयाम | (50*50) ~ ((350*250) | (50*50) ~ ((455*330) | (50*50) ~ ((530*390) | (50*50) ~ ((530*460) |
| आकार | एस | एम | L | LL |
| मैगज़ीन आयाम | 355*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
| वायु आपूर्ति | 0.4~0.6Mpa | |||
| परिवहन ऊंचाई | 920±20 ((मिमी) मानक | |||
| लोड करने का समय | 6 सेकंड | |||
| मैगज़ीन बदलने का समय | लगभग 20 सेकंड | |||
| परिवहन दिशा | एल से आर या आर से एल, वैकल्पिक | |||
| पीसीबी की मोटाई | न्यूनतम 0.4 मिमी | |||
| पिच | 1-4 ((10 मिमी कदम) | |||
| संचार | SMEMA | |||
| मशीन का आयाम | 1330*765*1250 | 1650*845*1250 | 1800*910*1250 | 1800*970*1250 |
| वजन | लगभग 190 किलो | लगभग 210 किलो | लगभग 224 किलो |
लगभग 236 किलो |
Fव्यंजन
1, सही रंग टच स्क्रीन नियंत्रण
2, पैनासोनिक पीएलसी
3, भंडारण क्षमताः 3 पीसी
4, चुनिंदा पिचः 10 मिमी,20 मिमी,30 मिमी,40 मिमी
5पीसीबी परिवहन दिशाः एल-आर, या आर-एल,वैकल्पिक
6मैनुअल/ऑटोमैटिक रन मोड का चयन
7, सामने की रेल या पीछे की रेल, वैकल्पिक
8, एसएमटी अनुप्रयोग के लिए मानक ऊंचाई ((920±20 मिमी)
9, टॉवर प्रकाश प्रदर्शन
10, एसएमईएमए संकेत
परिचालन आरेख
