| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-पी224 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

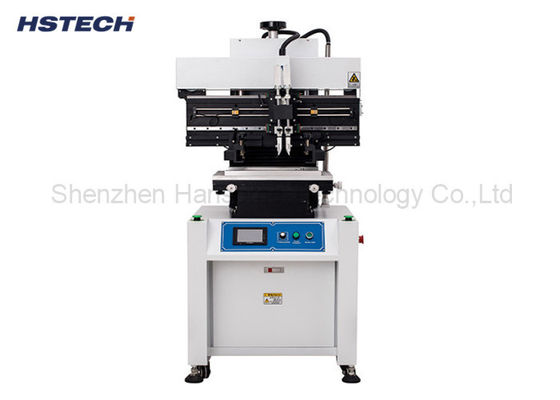

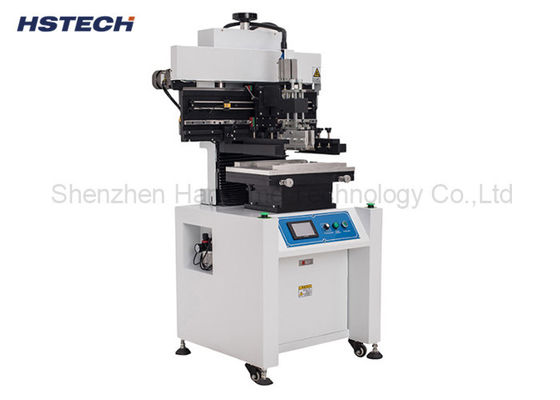

AC220V पीएलसी नियंत्रण प्रणाली स्टेनलेस स्टील सेमी-ऑटोमेटिक सोल्डर पेस्ट प्रिंटर
परिचय
यह अर्ध-स्वचालित सोल्डर पेस्ट प्रिंटिंग मशीन का उपयोग एसएमटी उत्पादन लाइन की शुरुआत में स्क्रैपर के साथ सोल्डर पेस्ट प्रिंट करने के लिए किया जाता है।
पीसीबी जो मुद्रित किया जाना चाहिए मुद्रण स्थिति तालिका पर तय किया जाता है डाल,और फिर मुद्रण मशीन के बाएं और दाएं स्क्रैपर द्वारा स्टील जाल के माध्यम से मिलाप पेस्ट या लाल गोंद संबंधित पैड मुद्रण, प्रिंट करने के बाद,पीसीबी को कन्वेयर के माध्यम से डाउनस्ट्रीम पिक एंड प्लेस मशीन में ले जाया जाएगा।
विनिर्देश
| मॉडल | HS-P224 |
| उत्पाद का नाम | अर्ध-स्वचालित स्टेंसिल प्रिंटर |
| पीसीबी का अधिकतम आकार | 350x280 मिमी |
| प्रिंटिंग टेबल का आकार | 500x320 मिमी |
| स्टेंसिल फ्रेम का आकार | 470x370~750x550 मिमी |
| मुद्रण की सटीकता | ±0.02 मिमी |
| पीसीबी की मोटाई | 0.2~2.0 मिमी |
| स्क्वीजी की गति | 0-100mm/s |
| पुनरावृत्ति सटीकता | ±0.02 मिमी |
| विद्युत आपूर्ति | एकल चरण,AC220V/110V, 50/60Hz |
| मशीन की शक्ति | 100W |
| वायु दबाव | 5-7 किलोग्राम/सेमी3 |
| मशीन का आकार | 900*900*1680 मिमी |
| मशीन का वजन | लगभग 300 किलो |
विशेषताएं
1मशीन पीएलसी नियंत्रण प्रणाली को अपनाती है।
2. मशीन में निर्मित एक4-अंकीय काउंटर।
3ऊर्ध्वाधर संरचना, स्क्रीन फ्रेम को विद्युत द्वारा ऊर्ध्वाधर ऊपर और नीचे उठाया जाता है, जो रैखिक गाइड द्वारा प्रिंटिंग हेड की बाईं और दाईं ओर की क्रिया को पार करता है।
4स्क्रीन फ्रेम को अलग-अलग ऊंचाई के अनुसार ऊपर और नीचे समायोजित किया जा सकता है।
5चार बिंदु स्टेंसिल पोजिशनिंग, प्रिंटिंग सटीकता प्रतिक्रिया ±0.02 मिमी, लचीला स्टेंसिल फ्रेम, विभिन्न आकार के स्टेंसिल का उपयोग कर सकते हैं।
6, स्क्वीगी समायोज्य हो सकता है, सीसा मुक्त स्टेनलेस स्टील स्क्रैपर के लिए सुविधाजनक, 200-350options.
7, पीसीबी की स्थिति के लिए लचीला पिन अंगूठी, डबल पक्षीय पीसीबी मुद्रित कर सकते हैं।
8, एलईडी टच स्क्रीन स्क्रैपर की गति को समायोजित कर सकती है, उच्च गुणवत्ता वाले HIWIN ब्रांड रैखिक गाइड का भी उपयोग कर सकती है।
9, स्क्रैपर बाएं और दाएं समायोजन आवृत्ति कनवर्टर नियंत्रण का उपयोग करें, स्क्रीन पर मुद्रण गति सेट कर सकते हैं, सुनिश्चित करें कि मुद्रण गति लगातार है,तो मुद्रण मोटाई अधिक समान रूप से.
