| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एच एस -300 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 200 सेट |

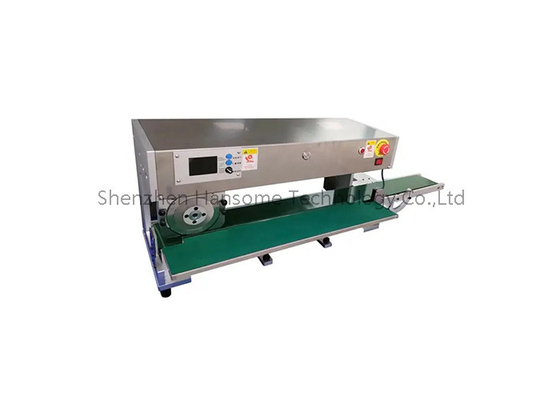

मोबाइल ब्लेड तंत्र के साथ उच्च परिशुद्धता पीसीबी डिपैनलिंग उपकरण
परिचय
ब्लेड मूविंग पीसीबी सेपरेटर एक विशेष उपकरण है जिसे प्रिंटेड सर्किट बोर्ड (पीसीबी) के सटीक काटने और कुशल विघटन के लिए सावधानीपूर्वक बनाया गया है।एक विशिष्ट तंत्र को शामिल करके जो एक मोबाइल ब्लेड विभाजन के चारों ओर घूमता है, यह उपकरण पीसीबी के सटीक और अच्छी तरह से विनियमित पृथक्करण की सुविधा देता है।
कामकाजी सिद्धांतः
ब्लेड मूविंग पीसीबी सेपरेटर एक या कई मोबाइल ब्लेड का उपयोग पीसीबी सतह के माध्यम से बारीकी से काटने के लिए करता है, पूर्व निर्धारित विभाजन लाइनों का ठीक से पालन करता है।इन ब्लेडों में क्षैतिज या ऊर्ध्वाधर पार करने की क्षमता है, पीसीबी बोर्ड पर निर्दिष्ट काटने के मार्गों के सटीक अनुपालन को सुनिश्चित करना। काटने का संचालन प्यूमेटिक या इलेक्ट्रिक पुश रॉड सहित मजबूत यांत्रिक ड्राइव पर निर्भर करता है,कि दक्षता और सटीकता के साथ जुदाई प्रक्रिया को निष्पादित करने के लिए पर्याप्त शक्ति की आपूर्ति.
उच्च परिशुद्धता पृथक्करण
ब्लेड मूवमेंट तकनीक का उपयोग करके, वी-कट लाइन के साथ सटीक काटने से सर्किट बोर्ड की अखंडता सुनिश्चित होती है।
उच्च दक्षता
तेजी से कई पीसीबी को संसाधित करें, जो बैच उत्पादन के लिए उपयुक्त है, जिससे उत्पादन दक्षता में सुधार होता है।
संचालित करने में आसान
मानवीय डिजाइन और अनुकूल संचालन इंटरफ़ेस विभिन्न तकनीकी स्तर के उपयोगकर्ताओं के लिए सुविधाजनक हैं।
समायोज्यता
काटने की गहराई और दबाव विभिन्न मोटाई और सामग्री के पीसीबी के अनुकूल करने के लिए समायोज्य हैं।
सुरक्षा
ऑपरेटरों की सुरक्षा सुनिश्चित करने के लिए सुरक्षा सुरक्षा उपकरणों से लैस।
मुख्य घटक:
मोबाइल ब्लेड तंत्र: ब्लेड, ड्राइविंग मोटर्स/सिलेंडर आदि सहित
पोजिशनिंग/गाइडिंग सिस्टमः पीसीबी पोजिशनिंग और गाइडिंग प्राप्त करने के लिए ऑप्टिकल सेंसर का प्रयोग करें।
प्रवेश और निकास संस्थानः स्वचालित उपकरण जैसे कन्वेयर बेल्ट, रोबोट।
कार्यक्रम नियंत्रण प्रणालीः पीएलसी या एम्बेडेड नियंत्रक पूरी तरह से स्वचालित संचालन प्राप्त करने के लिए।
सुरक्षा सुरक्षा उपकरण: जैसे कि ग्रिड सेंसर, आपातकालीन स्टॉप स्विच आदि।
विशेषताएं
यह लचीली मशीनरी विभिन्न प्रकार के अनुप्रयोगों में अपनी अनुकूलन क्षमता और दक्षता का प्रदर्शन करते हुए, वी-स्लॉट युक्त बोर्डों की एक विस्तृत श्रृंखला को काटने में उत्कृष्ट है।
लचीलेपन के लिए डिज़ाइन किए गए, ब्लेड कम से कम दो बार फिर से आकार ले सकते हैं, उनकी दीर्घायु को बढ़ा सकते हैं और प्रतिस्थापन खर्च को कम कर सकते हैं।
परिपत्र ब्लेड की समायोज्य ऊंचाई विभिन्न घटक ऊंचाइयों के साथ पीसीबी को समायोजित करती है, जिससे विभिन्न प्रकार के बोर्डों में सटीक और निर्बाध काटने की गारंटी मिलती है।

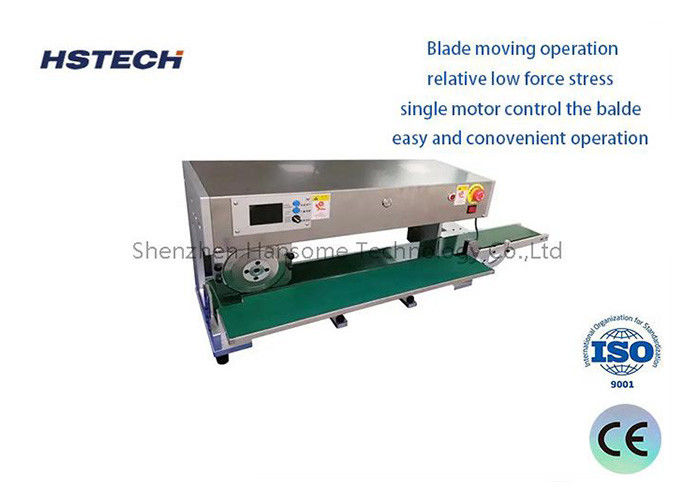

ब्लेड की गति एक एकल मोटर द्वारा संचालित की जाती है, जिससे बल की आवश्यकता कम हो जाती है और सहज, सहज संचालन की सुविधा होती है जो सीधा और संचालित करना सुविधाजनक है।
एक प्रेरण कार्य को शामिल करते हुए, मशीन ऑपरेटर की चादर के चलती क्षेत्र के निकटता को महसूस करने पर तुरंत संचालन को रोक देती है, जिससे ऑपरेटर की सुरक्षा में वृद्धि होती है।
सुरक्षा को सर्वोच्च प्राथमिकता के रूप में रखते हुए, मशीन में दोहरी सुरक्षा तंत्र है, जो उत्पादन सुरक्षा के बारे में किसी भी चिंता को दूर करता है और एक सुरक्षित कार्यस्थल को बढ़ावा देता है।
प्रीमियम सामग्री से निर्मित, टिकाऊ ब्लेड लंबे समय तक चलने वाले प्रदर्शन और विश्वसनीयता सुनिश्चित करते हैं, डाउनटाइम को कम करते हैं और समग्र उत्पादकता को अधिकतम करते हैं।
विनिर्देश
| मॉडल | एचएस-300 | |||
| वोल्टेज | 110V/220V (वैकल्पिक) | |||
| शक्ति | 100W | |||
| कुशल काटने की लंबाई | 5-360 मिमी | |||
| ब्लेड का आकार | परिपत्र ब्लेड φ125*3 मिमी, रैखिक ब्लेड 360*45*6 मिमी | |||
| ब्लेड सामग्री | आयात उच्च गुणवत्ता वाले उच्च गति वाले इस्पात उपकरण | |||
| अलग करने की गति | 300 मिमी/सेकंड | |||
| वी-कट मोटाई | बोर्ड का 1/3 | |||
| अलग करने की चौड़ाई | सबसे अच्छा 1-200 मिमी | |||
| मशीन का आकार | 620*320*450 मिमी | |||
| वजन | 50 किलो | |||
आवेदन क्षेत्रः
इलेक्ट्रॉनिक विनिर्माण उद्योगः
मुद्रित सर्किट बोर्डों (पीसीबी) को विभाजित करने के लिए प्रयोग किया जाता है।
विभिन्न आकारों और प्रकारों के पीसीबी को सटीक रूप से विभाजित कर सकता है।
व्यापक रूप से उपभोक्ता इलेक्ट्रॉनिक्स, औद्योगिक इलेक्ट्रॉनिक्स और अन्य क्षेत्रों में उपयोग किया जाता है।
सौर सेल निर्माण:
सौर पैनलों को विभाजित करने के लिए इस्तेमाल किया।
सिलिकॉन आधारित सौर कोशिकाओं को सटीक रूप से काट सकता है।
सौर उत्पादों की उत्पादन दक्षता में सुधार।
ग्लास प्रसंस्करण क्षेत्र:
कांच के विभिन्न उत्पादों जैसे मोबाइल फोन स्क्रीन, कांच के पैनल आदि को काटने के लिए प्रयोग किया जाता है।
सटीक विभाजन प्राप्त कर सकता है और नुकसान को कम कर सकता है।
सिरेमिक उद्योग:
सिरेमिक चिप्स, सिरेमिक सब्सट्रेट और अन्य वर्कपीस को विभाजित करने के लिए प्रयोग किया जाता है।
उच्च परिशुद्धता और उच्च उत्पादन दक्षता की आवश्यकताओं को पूरा करें।
अन्य उद्योग:
इसका उपयोग प्लास्टिक और धातुओं जैसी सामग्रियों को विभाजित करने के लिए किया जा सकता है।
व्यापक रूप से विभिन्न विनिर्माण उद्योगों में स्वचालित उत्पादन में प्रयोग किया जाता है।
