| ब्रांड नाम: | GKG |
| मॉडल संख्या: | G5 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

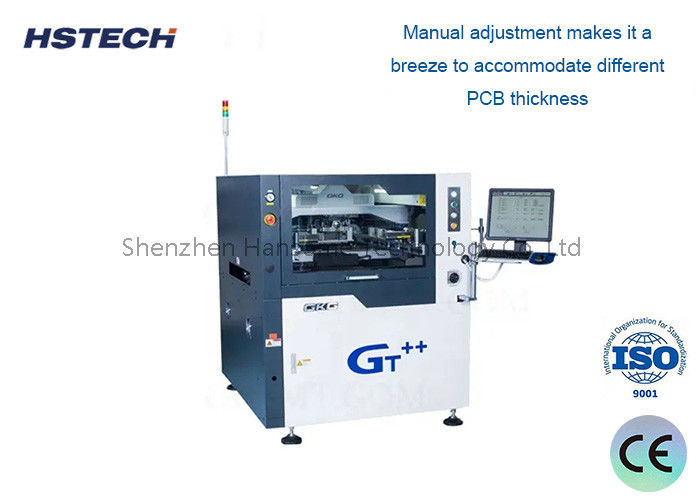

चुंबकीय पिन/सपोर्ट ब्लॉक और आर-एल परिवहन के साथ एसएमटी पेस्ट प्रिंटर
आवेदन
G9+ ऑटोमैटिक सोल्डर पेस्ट प्रिंटिंग मशीन उच्च अंत SMT अनुप्रयोगों के लिए प्रौद्योगिकी के शिखर का प्रतिनिधित्व करती है।यह कुशलता से 03015 के रूप में छोटे घटकों के लिए मुद्रण प्रक्रिया की सख्त मांगों को पूरा करता है और 2025 के रूप में ठीक पिच करता है, असाधारण सटीकता और उल्लेखनीय गति दोनों प्रदान करता है।
विनिर्देश
| मॉडल | G5 |
| स्टेंसिल का आकार | 370x370 मिमी ((मिनट आकार) |
| 737x737 मिमी (अधिकतम आकार) | |
| 20-40 मिमी ((मोटाई) | |
| पीसीबी का अधिकतम आकार | 400x340 मिमी |
| पीसीबी का न्यूनतम आकार | 50x50 मिमी |
| पीसीबी की मोटाई | 0.4-6 मिमी |
| पीसीबी warpage | अधिकतम 1% पीसीबी विकर्ण |
| परिवहन ऊंचाई | 900±40 मिमी |
| परिवहन दिशा | L-R, R-L |
| परिवहन गति | अधिकतम 1500mm/s, समायोजित किया जा सकता है |
| परिवहन विधि | एक चरण |
| चौड़ाई समायोजन | स्वचालित |
| आई/ओ इंटरफ़ेस | SMEMA |
| पीसीबी पोजिशनिंग (समर्थन विधि) | चुंबकीय पिन/समर्थन ब्लॉक/ऊपर-नीचे की मेज |
| पीसीबी क्लैंपिंग सिस्टम |
शीर्ष clamping/साइड clamping पर पेटेंट
|
| प्रिंट हेड |
दो स्वतंत्र मोटर चालित प्रिंटर हेड
|
|
स्क्वीगी दबाव
|
0.5~10 किलोग्राम (कार्यक्रम नियंत्रण)
|
|
मुद्रण गति
|
6-200 मिमी/सेक
|
|
मुद्रण मोड
|
एक / दो बार
|
|
स्क्वीगी का प्रकार
|
रबर / स्टील स्क्वीजी ब्लेड ((कोण 45°/55°/60°)
|
|
सफाई प्रणाली
|
प्रबलित वैक्यूम अवशोषण, शुष्क, गीला, वैक्यूम तीन मोड
|
|
सीसीडी एफओवी
|
8x6 मिमी
|
| मशीन समायोजन सीमा |
X: ± 3 मिमी, Y: ± 7 मिमी, θ: ± 2°
|
| दृष्टि |
ऊपर/नीचे देखें ऑप्टिक्स संरचना/सीसीडी/ज्यामिति पैटर्न-मैच
|
पूरी मशीन विनिर्देश
|
स्थिति सटीकता दोहराएं
|
±0.01 मिमी
|
|
मुद्रण की सटीकता
|
±0.025 मिमी
|
|
चक्र समय
|
<8 सेक
|
|
उत्पाद परिवर्तन
|
पुरानाः<3 मिनट,नयाः<5 मिनट |
|
वायु आपूर्ति
|
4 से 6 किलोग्राम/सेमी
|
| विद्युत आपूर्ति |
AC:220±10%,50/60HZ, 2.5KW
|
| नियंत्रण विधि | पीसी |
| संचालन प्रणाली |
विंडोज XP/Win7
|
|
मशीन के आयाम
|
1140 ((L) x 1364 ((W) x 1404 (H) मिमी
|
|
मशीन का वजन
|
लगभग: लगभग 1000 किलो |
विशेषताएं
सीसीडी डिजिटल प्रणाली एक अभिनव, बिल्कुल नए ऑप्टिकल पथ डिजाइन का प्रदर्शन करती है, जिसमें समान परिपत्र प्रकाश व्यवस्था और एक अल्ट्रा-ब्राइट समाक्षीय प्रकाश स्रोत शामिल है।यह दोहरी रोशनी प्रणाली बेजोड़ चमक समायोज्यता प्रदान करता है, विभिन्न मार्किंग बिंदुओं की निर्बाध पहचान की अनुमति देता है, जिसमें असमान सतहों या सामग्रियों जैसे कि टिन, तांबा और चांदी के प्लेटिंग, गर्म हवा में मिलाप के निशान, एफपीसी शामिल हैं,और पीसीबी रंगों की एक विशाल सरणी.
उच्च परिशुद्धता वाले पीसीबी मोटाई समायोजन क्षमताओं के साथ, प्रणाली में एक मजबूत संरचना है जो स्थिर एक्सवाई आंदोलनों की गारंटी देती है।पीसीबी की मोटाई की एक विस्तृत श्रृंखला के लिए आसान मैनुअल समायोजन, अधिकतम बहुमुखी प्रतिभा और सुविधा के लिए प्रक्रिया को सुव्यवस्थित करना।
